Selección de áreas

Este modo le permite encuadrar áreas para leer/copiar, o áreas para eliminar de la imagen leída. Puede designar hasta cuatro áreas utilizando el lápiz editor en la pantalla de vista preliminar. Puede designar hasta cuatro diferentes áreas.
Usar el lápiz editor
Usar las teclas numéricas
IMPORTANTE
Para información acerca de los modos que no se pueden establecer conjuntamente con este modo, consulte "Combinaciones de funciones no disponibles".
Para utilizar la Selección de áreas (Encuadre) con el modo Repetir imagen, especifique en primer lugar el modo Repetir imagen, y después designe el área deseada. Sólo puede designarse un área.
Si el área designada es demasiado pequeña, el color original puede leerse en el modo Negro incuso aunque el modo de color esté establecido en [Auto (Color/Negro)].
NOTA
El modo Selección de áreas no se podrá utilizar para imágenes que ya hayan sido guardadas en un buzón. Este modo sólo está disponible al leer una imagen por primera vez utilizando la función Buzón.
Pulse utilizar la teclas numéricas para modificar el área designada con el lápiz editor.
Si designa un área utilizando el lápiz editor, la imagen de salida puede no reflejar exactamente el área designada. Para designar con precisión el área, introduzca los valores utilizando las teclas numéricas.
Este modo sólo está disponible para guardar archivos en el buzón.

Usar el lápiz editor

Puede utilizar el lápiz editor para designar dos tipos diferentes de áreas: un área rectangular (dos puntos) y un área poligonal (cuatro puntos o más).

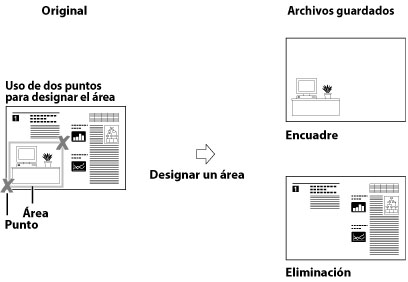

Área rectangular

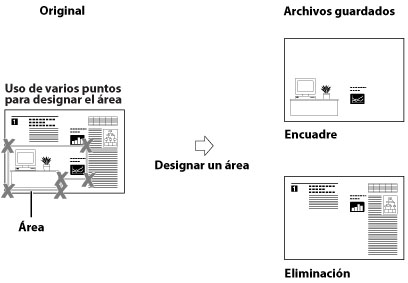

Área poligonal
IMPORTANTE
Sólo puede designar un área poligonal a la vez.
No puede designar un área rectangular y otra poligonal al mismo tiempo.
Si coloca sus originales en el alimentador, no podrá leer documentos con el modo Selección de áreas.
1.
Pulse [Leer y guardar] → [Buzón].
2.
Seleccione el buzón que desee → pulse [Leer].
3.
Pulse [Opciones] → [Selección de áreas].
4.
Pulse [Entrada con lápiz].
5.
Pulse [Iniciar lectura].
IMPORTANTE
Confirme que el original esté colocado en el cristal de copia.
6.
Designe el área utilizando el lápiz editor.
IMPORTANTE
No puede designar un área rectangular y otra poligonal al mismo tiempo.
NOTA
Para borrar el último unto introducido, pulse [Eliminar punto]. (Una vez designada el área, [Eliminar punto] cambia a [Borrar área].)
Para borrar un área designada, pulse [Borrar área].
Para ampliar un área cualquiera del original, pulse la lista desplegable de escala de zoom → seleccione una escala de ampliación → pulse [], [], [], o [] para que se muestre el área deseada.
Designar un área rectangular con dos puntos:
Designar un área con varios puntos:
Designar un área rectangular con dos puntos:
Designe dos puntos opuestos con el lápiz editor.
Puede designar hasta cuatro áreas diferentes.
Designar un área con varios puntos:
Pulse [Entrar var. ptos.] → especifique el área con el lápiz editor.
Después de designar el último punto, pulse [Establ.var.ptos].
Puede designar hasta 10 puntos.
IMPORTANTE
Si selecciona [Entrar var. ptos.], sólo podrá designar un área a la vez.
Un área designada seleccionando [Entrar var. ptos.], no podrá modificarse utilizando - (teclas numéricas).
7.
Seleccione [Encuadre] o [Eliminación].
A continuación se ofrecen los detalles de cada elemento.
[Encuadre]:
Guarda sólo el contenido del área designada y hace caso omiso del resto del original.
[Eliminación]:
Guarda el original eliminando el contenido del área designada.
Si desea utilizar opciones diferentes para áreas distintas, seleccione el área pulsando la tecla de área apropiada → seleccione [Encuadre] o [Eliminación].
8.
Pulse [Vista preliminar] → compruebe el área designada → pulse [Aceptar].
NOTA
Si el área designada es rectangular, y desea continuar designando otras áreas, repita los pasos 6 a 8. Las áreas que que ya se hayan designado se mostrarán con la nueva área.
Para modificar un área designada especificada utilizando el lápiz editor, pulse [Ajuste fino] → [Seleccionar punto] hasta que l pantalla muestre el punto que desee modificar → pulse [], [], [], o [] para mover el punto → pulse [Aceptar] → [Vista preliminar] para comprobar el área modificada.
9.
Pulse [Aceptar] → [Cerrar].
Si necesita designar el mismo área para varios originales, retire el original del cristal → coloque todos los originales en el alimentador → pulse .
10.
Pulse .

Usar las teclas numéricas

1.
Pulse [Leer y guardar] → [Buzón].
2.
Seleccione el buzón que desee → pulse [Leer].
3.
Pulse [Opciones] → [Selección de áreas].
4.
Pulse [Entrada con teclas num.].
IMPORTANTE
Antes de realizar el paso siguiente, tendrá que medir manualmente el tamaño y la posición del área que desee designar en el original.
Cuando mida los valores de XY, comience siempre midiendo de la imagen al borde derecho del original, y hasta la parte superior del del original. Estas medidas indicarán al equipo el tamaño y la posición del área encuadrada.
5.
Pulse [X1], [X2], [Y1], y [Y2] → utilice - (teclas numéricas) para especificar las medidas respectivas.
[X1]:
Distancia del borde derecho del área al borde derecho del original.
[X2]:
Distancia del borde izquierdo del área al borde derecho del original.
[Y1]:
Distancia del borde superior del área al borde superior del original.
[Y2]:
Distancia del borde inferior del área al borde superior del original.
Puede designar hasta cuatro áreas.
NOTA
Para cambiar un valor medido, pulse [X1], [X2], [Y1], o [Y2] → introduzca el valor correcto utilizando - (teclas numéricas).
Para comprobar un área designada, pulse [Revisar área].
6.
Copia del original eliminando el contenido del área designada.
A continuación se ofrecen los detalles de cada elemento.
[Encuadre]:
Guarda sólo el contenido del área designada y hace caso omiso del resto del original.
[Eliminación]:
Guarda el original eliminando el contenido del área designada.
NOTA
Para continuar designando otras áreas, pulse una tecla de área → repita el paso 5.
Para redesignar un área, seleccione el área pulsando la tecla de área apropiada.
Para borrar un área designada, seleccione el área pulsando la tecla de área apropiada → pulse [Borrar área].
Si desea utilizar opciones diferentes para áreas distintas, seleccione el área pulsando la tecla de área apropiada → seleccione [Encuadre] o [Eliminación].
7.
Pulse [Aceptar] → [Cerrar].
8.
Pulse .
