区域指定

利用该模式，可以在已扫描的图像中指定要扫描/复印的区域或要消隐的区域。可以在预览屏幕上使用编辑笔或在操作面板上使用数字键指定最多四个区域。最多可以指定四个不同的区域。
使用编辑笔
使用数字键
须知
有关不能与此模式一起设置的模式的信息，请参阅“不可用的功能组合”。
要与“重复图像”模式一起使用“区域指定(显现)”，首先指定“重复图像”模式，然后指定所需区域。只可以指定一个区域。
指定区域太小，即使色彩模式设为[自动(彩色/黑白)]，彩色原稿也可能以“黑白”模式扫描。
注释
对于已存入存储箱的图像，不能使用“区域指定”模式。只有在首次使用“存储箱”功能扫描图像时，才能使用该模式。
可以使用数字键修改用编辑笔指定的区域。
如果使用编辑笔指定区域，输出图像可能无法准确地反映指定区域。要准确指定区域，请使用数字键输入值。
该模式只能用于将文件存储到“存储箱”中。

使用编辑笔

可以使用编辑笔指定两种不同类型的区域：矩形区域(两点)和多边形区域(四点或更多)。
矩形区域
多边形区域
须知
一次仅可以指定一个多边形区域。
不能同时指定矩形区域和多边形区域。
如果将原稿放入输稿器中，则无法使用编辑笔的“区域指定”模式扫描文档。
1.
按[扫描后存储]→[存储箱]。
2.
选择所需“存储箱”→按[扫描]。
3.

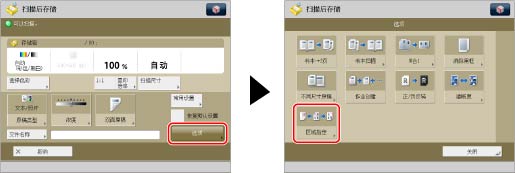

按[选项]→[区域指定]。
4.
按[笔输入]。
5.
按[开始扫描]。
须知
请确保原稿放在稿台玻璃上。
6.
使用编辑笔指定区域。
须知
不能同时指定矩形区域和多边形区域。
注释
要清除输入的上一个点，按[删除点]。(一旦指定某一区域后，[删除点]即更改为[清除区域]。)
要清除指定区域，按[清除区域]。
要缩放原稿的任何区域，按缩放倍率下拉列表→选择放大倍率→按[]、[]、[]或[]显示所需区域。
用两点指定一个矩形区域：
用多点指定一个区域：
用两点指定一个矩形区域：
用编辑笔指定两个相对的点。
最多可以指定四个不同的区域。
用多点指定一个区域：
按[输入多点]→用编辑笔指定区域。
指定最后一个点后，按[设置多点]。
最多可以指定10个点。
须知
如果选择[输入多点]，一次仅可以指定一个区域。
不能使用 - (数字键)修改通过选择[输入多点]指定的区域。
7.
选择[显现]或[消隐]。
每个项目的详细信息如下所示。
[显现]：
只存储指定区域的内容而忽略原稿的其余部分。
[消隐]：
通过消隐指定区域的内容存储原稿。
如果要为不同区域使用不同的设置，按相应的区域按键选择区域→选择[显现]或[消隐]。
8.
按[预览]→检查指定区域→按[确定]。
注释
如果指定区域为矩形，并要继续指定其他区域，请重复步骤6到8。已指定的区域会与新区域一起显示。
要修改使用编辑笔指定的区域，按[微调]→[选择点]直到屏幕显示要修改的点→按[]、[]、[]或[]移动点→按[确定]→[预览]检查修改的区域。
9.
按[确定]→[关闭]。
如果需要为多份原稿指定相同区域，从稿台玻璃上取出原稿→将所有原稿放入输稿器中→按 (启动)。
10.
按 (启动)。

使用数字键

1.
按[扫描后存储]→[存储箱]。
2.
选择所需“存储箱”→按[扫描]。
3.
按[选项]→[区域指定]。
4.
按[数字键输入]。
须知
执行下一步骤之前，必须手动测量原稿上要指定区域的尺寸和位置。
测量XY轴的值时，务必从图像开始向外测量到原稿右边缘，以及向上测量到原稿上边缘。这些测量值提示本机所需显现区域的尺寸和位置。
5.
按[X1]、[X2]、Y1]和[Y2]→使用 - (数字键)指定各测量值。
[X1]：
区域右边到原稿右边缘的距离。
[X2]：
区域左边到原稿右边缘的距离。
[Y1]：
区域上边到原稿上边缘的距离。
[Y2]：
区域下边到原稿上边缘的距离。
最多可以指定四个区域。
注释
要更改已输入的值，按[X1]、[X2]、[Y1]或[Y2]→使用 - (数字键)输入正确的值。
要检查指定区域，按[检查区域]。
6.
通过消隐指定区域的内容复印原稿。
每个项目的详细信息如下所示。
[显现]：
只存储指定区域的内容而忽略原稿的其余部分。
[消隐]：
通过消隐指定区域的内容存储原稿。
注释
要继续指定其他区域，按某一区域键→重复步骤5。
要重新指定区域，按适当的区域键选择区域。
要清除指定区域，按适当的区域键选择区域→按[清除区域]。
如果要为不同区域使用不同的设置，按相应的区域按键选择区域→选择[显现]或[消隐]。
7.
按[确定]→[关闭]。
8.
按 (启动)。
