Module de Finition agrafage-K1/Module de Finition P.A.C.-K1/Module de perforation-BG1/Module de perforation-BH1/Massicot de chasse-A1
Le Module de Finition agrafage-K1 et le Module de Finition P.A.C.-K1 prennent en charge les modes de finition suivants : Tri séquentiel, Tri groupé, Décalage et Agrafage.
Le Module de Finition P.A.C.-K1 prend également en charge le mode Piqûre à cheval.
Si l'Module de perforation-BG1/Module de perforation-BH1 est installée, le mode Perforation peut également être utilisé.
Le Massicot de chasse-A1 prend en charge le mode Coupe.
 ATTENTION |
|
Ne pas placer les doigts ou les mains sur le module de finition lorsqu'il fonctionne sous peine de l'endommager ou de se blesser.
 Lorsque l'on retire du papier du réceptacle de sortie du module de finition, ne pas placer les mains sur ce réceptacle car elles risquent d'être pincées si le réceptacle se relève.
Si la machine est équipée d'un module de finition, ne pas placer la main sur la partie du réceptacle où s'effectue l'agrafage (près des rouleaux), sous peine de se blesser.
 |
|
IMPORTANT
|
|
Ne rien placer d'autre que du papier dans les réceptacles du module de finition, sous peine de les endommager.
Ne rien placer sous les réceptacles du module de finition, sous peine de les endommager.
 Si une brochure avec P.A.C est créée en utilisant du papier couché ou des intercalaires pour la couverture, l'image imprimée sur la page suivant la couverture risque de coller au dos de la couverture ou des intercalaires, en fonction du type de papier couché utilisé.
Si l'on crée une brochure avec P.A.C. ou le mode Agrafage (En coin/Double) en utilisant du papier couché ou des intercalaires pour la couverture, la surface des jeux de copie risque de salir (traces de toner) la couverture en fonction du type de papier couché utilisé.
Si une brochure avec P.A.C. est créée en utilisant du papier couché pour la couverture, des craquelures risquent d'apparaître autour du pli de la couverture en fonction du type de papier couché utilisé.
Si le mode Agrafage (En coin et Double) est utilisé pour agrafer plusieurs jeux de copies utilisant du papier couché pour la couverture, les agrafes des copies risquent de salir la surface de la couverture des copies déjà imprimées, en fonction du type de papier couché utilisé.
|
|
REMARQUE
|
|
Le nom du module de perforation peut varier selon les régions.
|
Nomenclature
Vue externe
 |
 |
|
Module de Finition P.A.C.-K1 et Module de Liaison Trieuse-J1
|
Module de Finition agrafage-K1
|
|
1.
|
Module de Liaison Trieuse-J1 (équipé en standard)
Le Module de Liaison Trieuse-J1 est nécessaire pour installer le Module de Finition agrafage-K1 ou le Module de Finition P.A.C.-K1 sur la machine. Ouvrir le Module de Liaison Trieuse-J1 pour retirer le papier bloqué. (Voir "Module de Liaison Trieuse-J1".)
|
|
2.
|
Capot avant
Ouvrir ce capot dans les cas ci-dessous :
Pour remplacer la cartouche d'agrafes, retirer le papier bloqué ou éliminer un bourrage d'agrafes dans l'agrafeuse et l'agrafeuse avec piqûre à cheval
Pour éliminer les résidus de perforation/résidus de coupe/agrafes usagées
Pour éliminer les bourrages papier dans le module de finition
Pour plus d'informations, voir "Entretien" et "Résolution des problèmes".
|
|
3.
|
Réceptacle des brochures (Module de Finition P.A.C.-K1)
Reçoit les documents imprimés reliés avec une piqûre à cheval ou un pli cavalier.
|
|
4.
|
Réceptacle de sortie C
Les impressions sont déposées dans ce réceptacle. Le mode Choix du réceptacle peut être défini de sorte que les impressions soient déposées dans ce réceptacle lors de l'utilisation de certaines fonctions. (Voir "Choix du réceptacle de sortie".)
|
|
5.
|
Réceptacle de sortie B
Les impressions sont déposées dans ce réceptacle. Le mode Choix du réceptacle peut être défini de sorte que les impressions soient déposées dans ce réceptacle lors de l'utilisation de certaines fonctions. (Voir "Choix du réceptacle de sortie".)
|
|
6.
|
Réceptacle de sortie A
Les impressions sont déposées dans ce réceptacle. Le mode Choix du réceptacle peut être défini de sorte que les impressions soient déposées dans ce réceptacle lors de l'utilisation de certaines fonctions. (Voir "Choix du réceptacle de sortie".)
|
Vue interne
|
1.
|
Réceptacle des résidus de perforation (Module de perforation-BG1/Module de perforation-BH1)
Sortir le réceptacle pour vider les résidus de perforation. (Voir "Retrait des résidus de perforation (Module de perforation-BG1/Module de perforation-BH1)".)
|
|
2.
|
Réceptacle des agrafes usagées
Sortir le réceptacle pour vider les agrafes usagées. (Voir "Retrait les agrafes usagées (Module de Finition agrafage-K1/Module de Finition P.A.C.-K1)".)
|
|
3.
|
Réceptacle de résidus de coupe (Massicot de chasse-A1)
Sortir le réceptacle pour vider les résidus de coupe. (Voir "Retrait des résidus de coupe (Massicot de chasse-A1)".)
|
Modes de finition
Le Module de Finition agrafage-K1 et le Module de Finition P.A.C.-K1 prennent en charge les modes de finition suivants :
Mode Tri séquentiel
Les impressions sont automatiquement triées et agencées en jeux arrangés dans l'ordre des pages.
Mode Tri groupé
Toutes les impressions de la même page de l'original sont regroupées en jeux.
Mode Décalage
Les tirages sont décalés alternativement vers l'avant et l'arrière du réceptacle.
Le papier est imprimé en orientation verticale (portrait) ou horizontale (paysage), selon l'orientation des originaux. Par exemple, avec des originaux A4R, les feuilles s'impriment dans le sens horizontal. Avec des originaux A4, les feuilles s'impriment dans le sens vertical.
Le papier est imprimé en orientation verticale (portrait) ou horizontale (paysage), selon l'orientation des originaux. Par exemple, avec des originaux A4R, les feuilles s'impriment dans le sens horizontal. Avec des originaux A4, les feuilles s'impriment dans le sens vertical.
Mode Agrafage
Les impressions sont automatiquement triées dans l'ordre des pages et agrafées. Les documents imprimés sont agrafés aux endroits suivants :
Si l'original est placé sur la vitre d'exposition :
|
Zone d'agrafage en coin
|
Zone d'agrafage double
|
|
 |
|
 |
|
*1 Supérieure gauche
*2 Supérieure droite
*3 Inférieure droite
*4 Inférieure gauche
|
*5 Côté gauche
*6 Côté droit
|
Si les originaux sont placés dans le chargeur :
|
Zone d'agrafage en coin
|
Zone d'agrafage double
|
|
 |
|
 |
|
*1 Supérieure droite
*2 Supérieure gauche *3 Inférieure gauche *4 Inférieure droite |
*5 Côté droit
*6 Côté gauche |
Mode Piqûre à cheval
Permet de réaliser des brochures constituées de pages pliées et agrafées au milieu.
Mode Perforation
Deux ou quatre trous (selon le format de papier) sont perforés sur les feuilles imprimées.

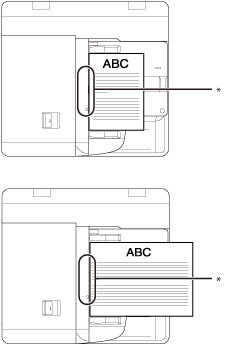

Les zones de perforation sont représentées sur l'illustration ci-dessous.
|
Vitre d'exposition
|
Chargeur
|
 |
 |
|
* Zone de perforation
|
La distance entre les trous est représentée sur l'illustration ci-dessous.
Module de perforation-BG1
 |
 |
|
2 trous
|
4 trous
|
|
* 80 mm
|
Module de perforation-BH1
 |
|
4 trous
|
|
*1 21 mm
*2 70 mm
|
Mode Pli cavalier
La machine plie le papier en deux.
Mode Coupe
Le mode Coupe permet de massicoter les bords des feuilles imprimées.
|
IMPORTANT
|
|
Les modes Piqûre à cheval et Brochure ne peuvent pas être réglés pour un papier d'un grammage inférieur à 60 g/m2. Ne pas sélectionner les modes Finition.
Les formats de papier suivants peuvent être agrafés : A3, A4, A4R
Il est impossible d'agrafer des enveloppes, des transparents, du papier calque ou des étiquettes.
Les formats de papier suivants peuvent être piqués à cheval : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, format personnalisé (210 mm x 279,3 mm à 297 mm x 487,7 mm) ou format personnalisé (297,1 mm x 279,3 mm à 330,2 mm x 487,7 mm)
Il n'est pas possible d'appliquer une piqûre à cheval au papier calque, aux transparents, au papier préperforé, au papier à onglets 1, au papier à onglets 2, aux étiquettes ou aux enveloppes.
Les formats de papier suivants peuvent être perforés :
Si le Module de perforation-BG1 est installée
Deux trous : A3, A4, A4R Quatre trous : A3, A4 Si l'Module de perforation-BH1 est installée
A3, A4, A4R Il n'est pas possible de perforer du papier épais 4, recto couché 4, recto verso couché 4, texturé 4, calque ou préperforé ; des transparents, des étiquettes ou des enveloppes.
Un pli cavalier peut être appliqué aux formats de papier suivants : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, format personnalisé (210 mm x 279,3 mm à 297 mm x 487,7 mm) ou format personnalisé (297,1 mm x 279,3 mm à 330,2 mm x 487,7 mm)
Il n'est pas possible d'appliquer un pli cavalier au papier calque, aux transparents, au papier préperforé, au papier à onglets 1, au papier à onglets 2, aux étiquettes ou aux enveloppes.
Les formats de papier suivants peuvent être coupés : 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R ou format personnalisé (210 mm x 279,3 mm à 330,2 mm x 487,7 mm)
Il n'est pas possible de massicoter du papier épais (210 à 300 g/m2), du papier couché (210 à 300 g/m2), du papier texturé, du papier calque, des transparents, du papier préperforé, du papier à onglets 1, du papier à onglets 2, des étiquettes, des enveloppes ou une pile de feuilles non agrafées.
|
|
REMARQUE
|
||||||||||
|
Pour plus d'informations sur les opérations de maintenance du module de finition, telles que le remplacement des agrafes, voir "Entretien". Pour plus d'informations sur l'élimination des bourrages papier ou des bourrages d'agrafes, voir "Résolution des problèmes".
Lorsque le mode Tri séquentiel ou Tri groupé est activé, les réceptacles de sortie s'abaissent au fur et à mesure que l'épaisseur de la pile de papier imprimé augmente. Lorsque la limite d'empilement du réceptacle est atteinte, les documents imprimés suivants sont automatiquement déposés dans le prochain réceptacle disponible. Si tous les réceptacles ont atteint leur limite d'empilement, l'impression s'arrête. Retirer tout le papier de sortie des réceptacles pour qu'ils remontent et que l'impression puisse reprendre.
Si l'on appuie sur [Décalage] lorsque le mode Tri séquentiel ou Tri groupé est sélectionné, chaque jeu d'impression est décalé alternativement d'environ 30 mm vers l'avant et vers l'arrière du réceptacle avant d'être déposé dans le réceptacle de sortie.
Lorsque le mode Agrafage est activé, le réceptacle de sortie s'abaisse au fur et à mesure que l'épaisseur de la pile de papier imprimé augmente. Lorsque la limite d'empilement du réceptacle est atteinte, ou après l'impression de 100 jeux ou de l'épaisseur prédéfinie, l'impression et l'agrafage s'arrêtent. Une fois que tous les documents imprimés et agrafés sont retirés du réceptacle de sortie, l'impression et l'agrafage reprennent.
Lorsque le mode Agrafage est utilisé, ne pas retirer la pile de papier du réceptacle de sortie pendant l'exécution de la tâche, mais à la fin.
Le Agrafes-N1 équipe en standard le Module de Finition agrafage-K1.
Le Agrafes-N1 et le Agrafes-P1 équipent en standard le Module de Finition P.A.C.-K1.
Si l'on active le mode Agrafage pour plus de 50 feuilles (80 g/m2) de papier A3 ou A4R, ou 100 feuilles (80 g/m2) de papier A4, les copies/impressions sont décalées mais pas agrafées. Par ailleurs, il peut être impossible d'utiliser le mode Agrafage avec du papier de fort grammage ou du papier couché, même si le nombre de feuilles (y compris les intercalaires ou les séparations) est inférieur à la limite fixée pour le module de finition concerné.
Si la machine s'arrête pendant l'agrafage et que le message <Charger des agrafes dans l'ensemble d'agrafage.> s'affiche, cela signifie qu'il ne reste presque plus d'agrafes. Il faut alors remplacer la recharge d'agrafes. (Voir "Entretien".)
Le mode Piqûre à cheval n'est disponible que si le Module de Finition P.A.C.-K1 est installé.
Le nombre maximal de feuilles pouvant être piquées à cheval varie en fonction du grammage et du type du papier (y compris une couverture [300 g/m2 maximum]).
La précision des plis créés en mode Piqûre à cheval peut varier en fonction du type de papier et du nombre de feuilles.
Pour plus d'informations sur le nombre maximal de feuilles pouvant être pliées en Z et agrafées lorsque le Module de Plieuse-G1 est installé, voir "Mode Agrafage avec le mode Pli en Z".
Le mode Perforation n'est disponible que si le Module de perforation-BG1/Module de perforation-BH1 est installé.
Le mode Pli cavalier n'est disponible que si le Module de Finition P.A.C.-K1 est installé.
Le pli cavalier peut être réalisé sur 5 feuilles (80 g/m2) au maximum.
Le mode Coupe n'est disponible que si le Massicot de chasse-A1 est installé sur le Module de Finition P.A.C.-K1.
La coupe peut être réalisée sur 20 feuilles de papier (80 g/m2) au maximum (y compris la couverture [300 g/m2]).
|
Formats de papier pris en charge
Les formats papier indiqués ci-dessous sont pris en charge par les réceptacles de sortie du Module de Finition agrafage-K1/Module de Finition P.A.C.-K1. Toutefois, certains formats peuvent ne pas être acceptés selon les fonctions choisies.
: Disponible- : Non disponible
|
Format papier
|
Réceptacle A
|
Réceptacle B
|
Réceptacle C
|
Réceptacle des brochures
|
|
|
330 mm x 483 mm
|
|
|
|
|
|
|
305 mm x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
Format personnalisé (100 mm x 148 mm à 330,2 mm x 487,7 mm)
|
|
|
|
* |
|
|
Enveloppe
|
N° 10 (COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2 (placé horizontalement/verticalement)
|
|
|
|
-
|
|
|
Format personnalisé (139,7 mm x 182 mm à 330,2 mm x 487,7 mm)
|
|
|
|
-
|
|
*Les formats papier personnalisés ne peuvent être imprimés que si leurs dimensions sont comprises entre 210 mm x 279,3 mm et 297 mm x 487,7 mm, ou entre 297,1 mm x 279,3 mm et 330,2 mm x 487,7 mm.
|
REMARQUE
|
|
Le réceptacle des brochures peut uniquement être utilisé lorsque le Module de Finition P.A.C.-K1 est installé.
|
