Fascicolazione delle stampe
I modi Finitura permettono di fascicolare le stampe in diversi modi, per pagine o per serie di copie.
Per informazioni sui prodotti opzionali richiesti per questa funzione, vedere "Prodotti opzionali necessari per ciascuna funzione (imageRUNNER ADVANCE C9280 PRO)" o "Prodotti opzionali necessari per ciascuna funzione (imageRUNNER ADVANCE C7280i/C7270i/C7260i)".
In questa sezione viene riportata, come esempio, la procedura per la stampa di file memorizzati in una mailbox.
|
IMPORTANTE
|
|
Questo modo può essere utilizzato solo per stampare un file archiviato in una mailbox oppure un file PDF o XPS.
I modi pinzatura a sella e la piegatura possono essere utilizzati solo per stampare un file memorizzato in una mailbox.
Impostare il tipo di carta corretto. Se il tipo di carta non viene impostato correttamente, la qualità delle immagini generate potrebbe essere scadente. Inoltre, il gruppo di fissaggio potrebbe sporcarsi oppure i fogli potrebbero incepparsi e richiedere un intervento di assistenza.
I modi di Finitura non possono essere impostati se si seleziona un formato personalizzato, buste, lucidi, carta traslucida o etichette.
Se si imposta il modo Pinzatura, Foratura o Piegatura a Z, il lato della carta su cui viene eseguita la stampa sarà sempre espulso rivolto verso il basso.
|
Specifica del modo Finitura
1.
Premere [Accesso a file memor.] → [Mailbox].
2.
Selezionare la mailbox desiderata → specificare il file desiderato → premere [Stampa].
3.
Premere [Variaz. impostaz. stampa] → [Finitura].
Per modificare la fonte di alimentazione della carta, vedere "Selezione della carta".
4.
Impostare il modo di finitura desiderato.
Selezionare [Fascicolaz. (ordine pag.)], [Raggruppam. (stesse pagg)] o [Pinzatura].
Ordine di pagina (Fascicolazione):
Quando vengono eseguite più copie di un file, è possibile fascicolare le stampe in copie separate.
Esempio: tre stampe di ogni pagina fascicolate in ordine di pagina
Premere [Fascicolaz. (ordine pag.)] → [OK].
Stesse pagine (Raggruppamento):
Quando vengono eseguite più copie di un file, è possibile raggruppare ogni pagina insieme.
Esempio: tre stampe di ogni pagina raggruppate per pagina
Premere [Raggruppam. (stesse pagg)] → [OK].
Ordine di pagina (Pinzatura):
Quando vengono eseguite più copie di un file, è possibile pinzare le stampe in copie separate.

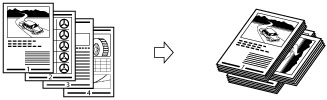

Se si seleziona [Angolo]:
Esegue la pinzatura delle stampe in un punto.

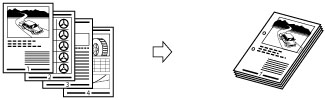

Se si seleziona [Doppia]:
Esegue la pinzatura delle stampe in due punti, a sinistra e a destra.

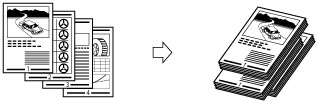

Se si seleziona [Pinzatura a sella]:
Esegue la pinzatura delle stampe in due punti lungo la posizione di pinzatura a sella.
Premere [Pinzatura] → [Avanti].
Selezionare il tipo di pinzatura → premere [Avanti].
Selezionare la posizione di pinzatura → premere [OK].
Se si seleziona [Pinzatura a sella], è possibile aggiungere una copertina.
Per aggiungere una copertina, premere [Aggiunta copertina] → selezionare se stampare sulla copertina → premere [OK].
In caso di alimentazione della carta per la copertina dalla Document Insertion Unit-H1, dalla Document Insertion Unit-J1 o dalla Document Insertion / Folding Unit-G1, selezionare [Lascia in bianco].
Per cambiare la carta per il documento principale o la copertina, premere [Cambia] per <Selezione carta> → selezionare la carta da utilizzare → premere [OK].
È possibile modificare la posizione di pinzatura a sella in base al formato della carta.
Per regolare la posizione di pinzatura a sella, premere [Variaz. posiz. pieg/pinz.sel.] → selezionare il formato carta. Regolare la posizione di pinzatura a sella con [-] o [+] → premere [OK] → [OK].
Se si seleziona [Pinzatura a sella], è possibile impostare [Rifilatura].
Per regolare la larghezza di rifilatura, premere [Regol. largh. rifilatura] → regolare la larghezza di rifilatura → premere [OK].
Per regolare la larghezza di rifilatura, premere [Regol. largh. rifilatura] → regolare la larghezza di rifilatura → premere [OK].
|
IMPORTANTE
|
|
La carta utilizzata per la pagina di copertina deve essere dello formato utilizzato per il documento principale.
Se si carica carta prestampata da utilizzare come copertina nella document insertion unit, caricarla rivolta verso l'alto.
In caso di utilizzo del Booklet Finisher-K1, utilizzare la carta indicata di seguito.
Documento principale: da 60 a 220 g/m2
Copertina: fino a 300 g/m2
In caso di utilizzo del Booklet Finisher-L1, utilizzare la carta indicata di seguito.
Documento principale: da 60 a 220 g/m2
Copertina: fino a 256 g/m2
Il modo [Pinzatura a sella] può essere impostato solo se è impostata la Stampa fronte-retro.
La precisione delle pieghe create nel modo Pinzatura a sella varia a seconda del tipo di carta e del numero dei fogli.
|
Altri modi compatibili con la Finitura
Foratura
La macchina esegue due o più fori sulla stampa.
Piegatura
La stampa è descritta di seguito.
Piegatura a Z
La macchina esegue la piegatura a Z della carta A3 o A4R in un formato A4 o A5, rispettivamente.
|
IMPORTANTE
|
|
Se si specifica il modo Piegatura a Z con il modo Pinzatura e il numero di fogli da piegare a Z è superiore a 10, le stampe verranno fascicolate ma non pinzate.
|
Piegatura a C
In una piegatura a C la carta A4R viene piegata tre volte.
|
IMPORTANTE
|
|
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (ordine inverso)] per [Verso l'alto/Verso il basso].
|
Piegatura a metà
La macchina piega la carta A4R nel formato A5.
Piegatura a Z a fisarmonica
La carta A4R viene piegata verso l'esterno tre volte.
|
IMPORTANTE
|
|
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (ordine inverso)] per [Verso l'alto/Verso il basso].
|
Piegatura a sella
La macchina piega una carta in metà del suo formato.
|
IMPORTANTE
|
|
La carta in formato 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R e formato personalizzato (da 210 mm x 279,3 mm a 330,2 mm x 487,7 mm) può essere piegata a sella quando è installata la Booklet Finisher-K1.
La carta in formato 305 mm x 457 mm, A3, A4R può essere piegata a sella quando è installata la Booklet Finisher-L1.
Il modo Piegatura a sella può essere impostato solo se è impostata la Stampa fronte-retro.
È possibile piegare assieme e consegnare con la piegatura a sella al massimo cinque fogli.
|
Piegatura parallela doppia
La carta A4R viene piegata verso l'esterno 4 volte.
|
NOTA
|
|
Affinché il lato stampato sia piegato all'interno, selezionare [In alto (ordine inverso)] per [Verso l'alto/Verso il basso].
|
Rotazione di 90 gradi
Se le stampe sono dello stesso formato, i fogli vengono fascicolati automaticamente in ordine di pagina. Queste serie vengono consegnate con un orientamento alterno, come mostrato di seguito:
|
IMPORTANTE
|
|
[Rotazione di 90 gradi] può essere impostata solo nei seguenti casi:
Sulla schermata di selezione del formato carta, il formato carta è impostato su [Autom.]
Se è stato caricato il formato carta compatibile con Rotazione di 90 gradi sia nella direzione verticale sia nella direzione orizzontale
Se [Attiv./disattiv. selez. automatica cassetto] per la fonte di alimentazione selezionata è impostato su 'On' (Vedere "Attivazione della selezione automatica del cassetto".)
Se non è presente carta che possa essere ruotata, le stampe verranno fascicolate.
|
Sfalsamento
Se si imposta [Sfalsamento], è possibile specificare il numero di serie di stampe da sfalsare. Le stampe vengono sfalsate leggermente in verticale quando vengono consegnate, come mostrato di seguito:
Verso l'alto/Verso il basso
Per specificare se i fogli stampati devono essere rivolti verso l'alto o verso il basso, premere [Verso l'alto/Verso il bass.] e selezionare tra le seguenti opzioni:
|
[Autom.]:
|
Se si sta stampando un originale di una sola pagina, i fogli stampati vengono consegnati rivolti verso l'alto. Altrimenti, i fogli stampati vengono consegnati rivolti verso il basso.
|
|
[Verso il basso (ordine normale)]:
|
I fogli stampati vengono sempre consegnati rivolti verso il basso.
|
|
[Verso l'alto (ordine inverso)]:
|
I fogli stampati vengono sempre consegnati rivolti verso l'alto.
|
Rifilatura
I bordi dei fogli pinzati a sella vengono rifilati.
|
IMPORTANTE
|
|
È possibile impostare [Rifilatura] solo se si seleziona [Pinzatura a sella].
|
Funzioni di finitura disponibili con ciascuna unità opzionale
: disponibile-: non disponibile
imageRUNNER ADVANCE C9280 PRO
|
Accessorio opzionale
|
Fascicolaz. (ordine pag.)
|
Raggruppam. (stesse pagg)
|
Sfalsamento
|
Rotazione di 90 gradi
|
Pinzatura
|
Foratura
|
Piegatura
|
Rifilatura
|
Verso l'alto/Verso il bass.
|
|||
|
Angolo
|
Doppia
|
Pinzatura a sella
|
Piegatura a sella
|
Piegatura a Z, Piegatura a C, Piegatura a metà, Piegatura a Z a fisarm., Piegatura paral.doppia
|
||||||||
|
Nessuno
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Copy Tray-P1
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Staple Finisher-K1
|
|
|
|
-
|
|
|
-
|
-
|
-
|
-
|
-
|
|
|
Staple Finisher-K1 e Puncher Unit
|
|
|
|
-
|
|
|
-
|
|
-
|
-
|
-
|
|
|
Staple Finisher-K1, Professional Puncher-C1 e Professional Puncher Integration Unit-B1
|
|
|
|
-
|
|
|
-
|
|
-
|
-
|
-
|
|
|
Staple Finisher-K1 e Paper Folding Unit-G1
|
|
|
|
-
|
|
|
-
|
-
|
-
|
|
-
|
|
|
Booklet Finisher-K1
|
|
|
|
-
|
|
|
|
-
|
|
-
|
-
|
|
|
Booklet Finisher-K1 e Puncher Unit
|
|
|
|
-
|
|
|
|
|
|
-
|
-
|
|
|
Booklet Finisher-K1, Professional Puncher-C1 e Professional Puncher Integration Unit-B1
|
|
|
|
-
|
|
|
|
|
-
|
-
|
-
|
|
|
Booklet Finisher-K1 e Paper Folding Unit-G1
|
|
|
|
-
|
|
|
|
-
|
|
|
-
|
|
|
Booklet Finisher-K1 e Inner Booklet Trimmer-A1
|
|
|
|
-
|
|
|
|
-
|
|
-
|
|
|
imageRUNNER ADVANCE C7280i/C7270i/C7260i
|
Accessorio opzionale
|
Fascicolaz. (ordine pag.)
|
Raggruppam. (stesse pagg)
|
Sfalsamento
|
Rotazione di 90 gradi
|
Pinzatura
|
Foratura
|
Piegatura
|
Rifilatura
|
Verso l'alto/Verso il bass.
|
|||
|
Angolo
|
Doppia
|
Pinzatura a sella
|
Piegatura a sella
|
Piegatura a Z, Piegatura a C
|
||||||||
|
Nessuno
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Copy Tray-P1
|
|
|
-
|
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
Staple Finisher-L1
|
|
|
|
-
|
|
|
-
|
-
|
-
|
-
|
-
|
|
|
Staple Finisher-L1 e Puncher
|
|
|
|
-
|
|
|
-
|
|
-
|
-
|
-
|
|
|
Staple Finisher-L1 e Document Insertion / Folding Unit-G1
|
|
|
|
-
|
|
|
-
|
-
|
-
|
|
-
|
|
|
Booklet Finisher-L1
|
|
|
|
-
|
|
|
|
-
|
|
-
|
-
|
|
|
Booklet Finisher-L1 e Puncher
|
|
|
|
-
|
|
|
|
|
|
-
|
-
|
|
|
Booklet Finisher-L1 e Document Insertion / Folding Unit-G1
|
|
|
|
-
|
|
|
|
-
|
|
|
-
|
|
Numero massimo di fogli che possono essere pinzati
Quando lo Staple Finisher-K1 o il Booklet Finisher-K1 è installato
Il numero massimo di fogli che possono essere pinzati varia a seconda del tipo di carta, della grammatura e del formato.
|
Pinzatura
|
Tipo carta e grammatura
|
A3/A4R
|
A4
|
|
Angolo/Doppia
|
Sottile/Comune (da 52 a 80g/m2)
|
50 fogli
|
100 fogli
|
|
Comune (da 81 a 81,4 g/m2)
|
40 fogli
|
100 fogli
|
|
|
Comune (da 81,5 a 105 g/m2)
|
20 fogli
|
30 fogli
|
|
|
Spessa (da 106 a 200 g/m2)
|
5 fogli
|
10 fogli
|
|
|
Spessa (da 201 a 256 g/m2)
|
2 fogli
|
3 fogli
|
|
|
Spessa (da 257 a 300 g/m2)
|
2 fogli
|
2 fogli
|
|
|
Patinata (da 106 a 200 g/m2)
|
5 fogli
|
2 fogli
|
|
|
Patinata (da 201 a 256 g/m2)
|
3 fogli
|
2 fogli
|
|
|
Patinata (da 257 a 300 g/m2)
|
2 fogli
|
2 fogli
|
|
|
Pinzatura a sella*
|
Sottile/Comune (da 60 a 81 g/m2)
|
20 fogli
|
-
|
|
Comune (da 82 a 105 g/m2)
|
10 fogli
|
-
|
|
|
Spessa (da 106 a 220 g/m2)
|
5 fogli
|
-
|
|
|
Patinata (da 106 a 209 g/m2)
|
5 fogli
|
-
|
|
|
Patinata (da 210 a 220 g/m2)
|
3 fogli
|
-
|
* La Pinzatura a sella può essere impostata solo se è installato il Booklet Finisher-K1.
Quando lo Staple Finisher-L1 o il Booklet Finisher-L1 è installato
Il numero massimo di fogli che possono essere pinzati varia a seconda del formato carta.
|
Formato carta
|
Nell'angolo
|
Doppia
|
Pinzatura a sella*
|
|
305 mm x 457 mm
|
-
|
-
|
16 fogli
|
|
SRA3
|
-
|
-
|
-
|
|
A3
|
30 fogli
|
30 fogli
|
16 fogli
|
|
A4R
|
30 fogli
|
30 fogli
|
16 fogli
|
|
A4
|
50 fogli
|
50 fogli
|
-
|
|
A5R
|
-
|
-
|
-
|
|
A5
|
-
|
-
|
-
|
* La Pinzatura a sella può essere impostata solo se è installato il Booklet Finisher-L1.
|
NOTA
|
|
Per informazioni sull'orientamento dell'originale e l'orientamento della pagina durante la pinzatura, vedere "Rapporto tra l'orientamento originale e l'orientamento della carta".
|
|
IMPORTANTE
|
|
Per informazioni sui modi non compatibili con questo modo, vedere "Combinazione di funzioni non disponibile".
Se si imposta Pinzatura o Foratura, le stampe vengono sempre espulse con la parte stampata rivolta verso il basso.
|
|
NOTA
|
|
Per informazioni sui prodotti opzionali che si possono utilizzare con l'imageRUNNER ADVANCE C9280 PRO, vedere gli argomenti seguenti:
Per informazioni sui prodotti opzionali che si possono utilizzare con l'imageRUNNER ADVANCE C7280i/C7270i/C7260i, vedere gli argomenti seguenti:
Se [Finitura] non è impostato, le impostazioni sono identiche a quando è impostato [Raggruppam. (stesse pagg)].
È possibile visualizzare le informazioni dettagliate della carta selezionata premendo
 . |
