Parti e relative funzioni

1.

Utilizzare la porta USB per collegare una periferica USB.

2.

Comprende i tasti, il pannello digitale e gli indicatori necessari per l'utilizzo della macchina. (Vedere "Pannello comandi - Parti e relative funzioni".)

3.

Portare l'interruttore sulla posizione "I" per accendere la macchina. (Vedere "Pannello comandi - Parti e relative funzioni".)

4.

Per gestire l'uso della macchina ed evitare copie non autorizzate.

5.

Utilizzare il vassoio multiuso per alimentare la carta manualmente e per caricare supporti di formato non standard, per esempio le buste. (Vedere "Caricamento della carta nel vassoio multiuso.".)

6.

Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Eliminazione degli inceppamenti carta".)

7.

Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Eliminazione degli inceppamenti carta".)

8.

Contiene fino a 550 fogli di carta (80 g/m2).

9.

Contiene fino a 1.100 fogli di carta (80 g/m2).

10.

Aggiungere due porte USB.

11.

Utilizzare un cavo LAN per collegare la macchina a una rete.

12.

Utilizzare la porta USB per collegare dischi fissi esterni e altre periferiche alla macchina.

13.

Utilizzare un cavo USB per collegare la macchina a un computer.

14.

Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Eliminazione degli inceppamenti carta".)

15.

Rileva la corrente in eccesso o la corrente di dispersione.

16.

Premere questo pulsante per testare l'interruttore di circuito.

17.

Utilizzare questa porta per collegare la Super G3 2nd Line Fax Board alla macchina.

18.

Utilizzare questa porta per collegare una linea fax alla macchina.

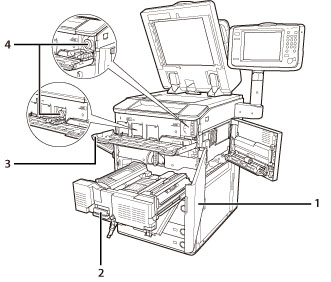

1.

Aprire questo pannello per estrarre i fogli inceppati nel gruppo di trasporto di fissaggio. (Vedere "Eliminazione degli inceppamenti carta".)

2.

Per risolvere un problema di inceppamento della carta estrarre il gruppo di trasporto di fissaggio. (Vedere "Eliminazione degli inceppamenti carta".)

3.

Aprire questo pannello per sostituire la cartuccia del toner.

4.

Quando il toner si esaurisce, estrarre la cartuccia del toner e sostituirla con una cartuccia nuova.

1.

Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati fax in memoria.

2.

Lampeggia o si illumina per segnalare la presenza di un errore. Quando l'indicatore di errore lampeggia, seguire le istruzioni visualizzate sul pannello digitale. Quando l'indicatore di errore si illumina in un colore rosso fisso, contattare il rivenditore autorizzato Canon.

3.

Premere questo tasto per specificare impostazioni/registrazione.

4.

Premere per impostare o annullare il modo Riposo. Si accende quando la macchina entra in modo Riposo. Per maggiori informazioni sul modo Riposo automatico, vedere "Alimentazione principale e tasto risparmio energetico".

5.

Premere questo tasto per visualizzare il numero di copie e stampe effettuate.

6.

Premere questi tasti per immettere valori numerici.

7.

Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.

8.

Si illumina quando la macchina è stata accesa con l'interruttore principale.

9.

Utilizzare la penna di modifica per eseguire operazioni sul pannello digitale, ad esempio per immettere caratteri. In caso di smarrimento della penna di modifica, contattare il rivenditore autorizzato Canon. Non utilizzare oggetti appuntiti sul pannello comandi, come una matita o una penna a sfera, al posto della penna di modifica.

10.

Premere questo tasto per arrestare un lavoro in esecuzione, come una scansione, una copia o un fax (solo scansione).

11.

Premere questo tasto per avviare un'operazione.

12.

Premere questo tasto per riattivare le impostazioni standard della macchina.

13.

Premere questo tasto per collegarsi/scollegarsi quando è stato impostato un servizio di accesso come ad esempio Gestione ID divisione o SSO-H.

14.

In questo pannello viene visualizzata la schermata delle impostazioni per ogni funzione. Per impostazione predefinita vengono visualizzati otto tasti funzione.

15.

Utilizzare questo selettore per regolare la luminosità del pannello digitale.

16.

Premere questo tasto per visualizzare la schermata di regolazione delle impostazioni, come ad esempio il volume di trasmissione e il volume dell'allarme di trasmissione/ricezione fax.

17.

Premere per controllare lo stato dei lavori o per annullare i lavori di stampa. Inoltre, premere per controllare lo stato della macchina, per esempio la quantità di carta residua.

18.

Premere per recuperare le funzioni preferite memorizzate nel Menu rapido. Inoltre, se si utilizza l'autenticazione, è possibile visualizzare il Menu rapido impostato per ogni singolo utente. (Vedere "Menu rapido".)

19.

Premere per tornare alla schermata del Menu principale, ad esempio per commutare funzioni.

1.

Premere per impostare o annullare il modo Riposo. Si accende quando la macchina entra in modo Riposo. Per maggiori informazioni sul modo Riposo automatico, vedere "Alimentazione principale e tasto risparmio energetico".

2.

Utilizzare la porta USB per collegare una periferica USB.

3.

Premere questo tasto per specificare impostazioni/registrazione.

4.

Premere questo tasto per visualizzare il numero di copie e stampe effettuate.

5.

Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.

6.

Premere questo tasto per arrestare un lavoro in esecuzione, come una scansione, una copia o un fax (solo scansione).

7.

Premere questo tasto per avviare un'operazione.

8.

Utilizzare la penna di modifica per eseguire operazioni sul pannello digitale, ad esempio per immettere caratteri. In caso di smarrimento della penna di modifica, contattare il rivenditore autorizzato Canon. Non utilizzare oggetti appuntiti sul pannello comandi, come una matita o una penna a sfera, al posto della penna di modifica.

9.

Si illumina quando la macchina è stata accesa con l'interruttore principale.

10.

Lampeggia o si illumina per segnalare la presenza di un errore. Quando l'indicatore di errore lampeggia, seguire le istruzioni visualizzate sul pannello digitale. Quando l'indicatore di errore si illumina in un colore rosso fisso, contattare il rivenditore autorizzato Canon.

11.

Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati fax in memoria.

12.

Premere questo tasto per riattivare le impostazioni standard della macchina.

13.

Premere questo tasto per collegarsi/scollegarsi quando è stato impostato un servizio di accesso come ad esempio Gestione ID divisione o SSO-H.

14.

Premere questi tasti per immettere valori numerici.

15.

In questo pannello viene visualizzata la schermata delle impostazioni per ogni funzione. Per impostazione predefinita vengono visualizzati otto tasti funzione.

16.

Utilizzare questo selettore per regolare la luminosità del pannello digitale.

17.

Premere questo tasto per visualizzare la schermata di regolazione delle impostazioni, come ad esempio il volume di trasmissione e il volume dell'allarme di trasmissione/ricezione fax.

18.

Premere per controllare lo stato dei lavori o per annullare i lavori di stampa. Inoltre, premere per controllare lo stato della macchina, per esempio la quantità di carta residua.

19.

Premere per recuperare le funzioni preferite memorizzate nel Menu rapido. Inoltre, se si utilizza l'autenticazione, è possibile visualizzare il Menu rapido impostato per ogni singolo utente. (Vedere "Menu rapido".)

20.

Premere per tornare alla schermata del Menu principale, ad esempio per commutare funzioni.
