Registrazione/modifica dei tipi di carta personalizzati
Possono essere registrati fino a 200 tipi di carta personalizzati, in aggiunta ai tipi di carta predefiniti già registrati nella macchina.
[Impostazioni gestione tipo di carta] Visualizzazione della schermata
Nella schermata sono visualizzate le seguenti icone:
: Carta registrata da [Duplica] con impostazioni predefinite.
: Carta registrata da [Duplica] con impostazioni modificate.È possibile selezionare il tipo di carta da visualizzare dall'elenco dei tipi di carta.
[Tutti]: Visualizza tutti i tipi di carta.
[Tipo standard]: Visualizza solo i tipi di carta standard.
[Tipo personalizz.]: Visualizza solo i tipi di carta personalizzati.
|
NOTA
|
|
È possibile modificare solo i tipi di carta registrati dall'utente.
Non è possibile modificare le informazioni dettagliate sulla carta che si sta utilizzando per i lavori di copia/stampa.
È possibile ordinare l'elenco dei tipi di carta per data di registrazione ([Registrato]), nome ([Nome]) o grammatura base ([Grammatura base]) dall'elenco Ordinare elenco per.
|
1.
Premere
.
. 2.
Premere [Preferenze] → [Impostazioni carta] → [Impostazioni gestione tipo di carta].
Registrazione dei tipi di carta personalizzati:
Selezionare, dall'elenco, un tipo di carta corrispondente alle caratteristiche del tipo di carta che si vuole registrare → selezionare [Duplica].
Immettere un nome → selezionare [OK].
|
NOTA
|
|
Quando si registrano le impostazioni per il tipo di carta personalizzato, accertarsi di modificarne il nome. Non è possibile modificare le impostazioni dei tipi di carta predefeniti registrati nella macchina.
|
Modifica del nome di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Selezionare [Cambia] per <Nome> → immettere un nome → selezionare [OK].
Premere [OK].
Modifica della grammatura base di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Selezionare [Cambia] per <Grammatura base> → premere [-] o [+] per impostare la grammatura → selezionare [OK].
Premere [OK].
|
IMPORTANTE
|
|
Immettendo un valore diverso dalla grammatura reale della carta, si possono verificare inceppamenti e la qualità dell'immagine può risultare inferiore.
|
Modifica del tipo di finitura di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Selezionare [Cambia] per <Tipo di supporto> → selezionare il tipo di finitura → premere [OK].
Premere [OK].
|
IMPORTANTE
|
|
Selezionando un tipo di finitura diverso dall'effettiva grana della carta, si possono verificare inceppamenti e la qualità dell'immagine può risultare inferiore.
|
Modifica del tipo di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Selezionare [Cambia] per <Tipo> → selezionare il tipo di carta → selezionare [OK].
Premere [OK].
|
IMPORTANTE
|
|
Selezionando un tipo di carta diverso dal reale tipo di carta, si possono verificare inceppamenti e la qualità dell'immagine può risultare inferiore.
|
Modifica del colore di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Selezionare [Cambia] per <Colore> → selezionare il colore della carta → premere [OK].
Premere [OK].
|
IMPORTANTE
|
|
Selezionando un colore diverso dal colore reale della carta, si possono verificare inceppamenti e la qualità dell'immagine può risultare inferiore.
|
Regolazione compensazione spostamento di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] per <Regol. compensaz. spostam.>.
Premere [
] o [
] per regolare la larghezza di correzione → premere [OK].
] o [] per regolare la larghezza di correzione → premere [OK].Premere [OK].
|
NOTA
|
|
Per ulteriori informazioni sulla compensazione spostamento, vedere "Modo Opuscolo" e "Modo Opuscolo".
Il valore impostato qui diventa la larghezza di correzione predefinita quando il tipo di carta selezionato viene utilizzato per la pinzatura a sella con [Compensaz. spostamento] automatica.
|
Regolazione compensazione livello di curvatura di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] accanto al [Livello correzione curvatura].
Premere [-] o [+] sotto <Cons. verso alto (invers.)> o <Cons. verso basso (norm.)> per correggere il livello di curvatura della carta → premere [OK].
Premere [OK].
La curvatura della carta viene impedita regolando la carta nella direzione opposta a quella di curvatura. Eseguire copie o stampe di test sulla carta che è stata regolata e controllare il livello di correzione curvatura.
 ATTENZIONE |
|
Questo modo può influire sull'alimentazione della carta. Poiché aumentando molto il valore si potrebbero causare inceppamenti della carta, si consiglia di regolare i valori a piccoli incrementi.
|
|
NOTA
|
||||||
|
Per determinare la direzione di curvatura della carta, posizionare la carta nella stessa direzione in cui esce nel vassoio di consegna.
Regolare il livello di correzione curvatura nella direzione opposta a quella della carta stampata.
|
Regolazione della ventola per il trasporto della carta prima della fissazione di carta personalizzati:
In questa funzione è possibile regolare la ventola per il trasporto della carta della carta personalizzati registrata.
Regolare la ventola quando la carta la cui lunghezza del bordo parallelo alla direzione di alimentazione è più corta di 200 mm si è inceppata ripetutamente nel meccanismo di trasporto della carta prima della fissazione.
Regolare la ventola quando la carta la cui lunghezza del bordo parallelo alla direzione di alimentazione è più corta di 200 mm si è inceppata ripetutamente nel meccanismo di trasporto della carta prima della fissazione.
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] per <Regol.ventola trasporto carta>.
Premere [-] o [+] per regolare la ventola → premere [OK].
|
[+]:
|
Impostare su [+1] quando viene usata carta normale o sottile.
|
|
[-]:
|
Impostare su [-1] quando la temperatura/umidità è elevata e si usa carta spessa.
|
Premere [OK].
Stampa di una pagina di test per regolare la posizione dell'immagine su un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] accanto al [Regolaz. posizione immagine].
Premere [Stampa pagina di test].
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.
|
IMPORTANTE
|
|
Per le pagine di test si può utilizzare carta da 139,7 mm x 182,0 mm a 330,2 mm x 487,7 mm. Prima di iniziare questa procedura assicurarsi che nella macchina sia presente una quantità sufficiente di carta.
Se si stampa la pagina di test con un formato carta più piccolo dell'A3, non sarà possibile stampare sulla carta l'intera immagine. Tuttavia, è possibile leggere il segno del registro, perché il bordo di coda che non si deve controllare è assente.
|
Regolazione allineamento bordo di testa dell'immagine su un tipo di carta personalizzata:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] accanto al [Regolaz. posizione immagine].
Premere [Stampa pagina di test].
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.

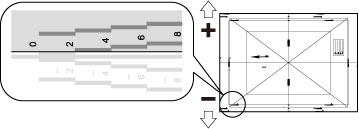

Controllare la posizione dell'immagine del bordo di testa sul lato anteriore della pagina di test.
Nell'esempio riportato sopra, la linea centrale del segno del registro è esterna al bordo di testa della pagina di test (la linea centrale del segno del registro NON viene stampata). Per regolare il bordo di testa dell'immagine sul lato anteriore della pagina di test seguire la procedura riportata sotto.
Premere [Regolazione allineamento bordo di testa].
Premere [-] o [+] per [Fronte] per inserire il numero di pixel per spostare l'immagine.
Inserire il valore dalla pagina di test.
Seguendo l'esempio riportato nella procedura descritta sopra, inserire [+4] per [Fronte].
|
[+]:
|
Premere quando la linea centrale del segno del registro è esterna al bordo della pagina di test (la linea centrale del segno del registro NON viene stampata). L'immagine viene spostata all'indietro rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
|
[-]:
|
Premere quando la linea centrale del segno del registro è all'interno del bordo della pagina di test. L'immagine viene spostata in avanti rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|

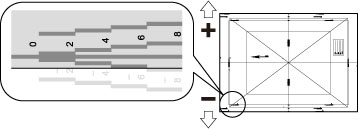

Girare la pagina di test → controllare l'immagine del bordo di testa sul retro della pagina di test.
Nell'esempio riportato sopra, la linea centrale del segno del registro è all'interno del bordo di testa della pagina di test.
Premere [-] o [+] per [Retro] per inserire il numero di pixel per spostare l'immagine.
Inserire il valore dalla pagina di test.
Seguendo l'esempio riportato nella procedura descritta sopra, inserire [-6] per [Retro].
|
[+]:
|
Premere quando la linea centrale del segno del registro è esterna al bordo della stampa di test (la linea centrale del segno del registro NON viene stampata). L'immagine viene spostata all'indietro rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
|
[-]:
|
Premere quando la linea centrale del segno del registro è all'interno del bordo della pagina di test. L'immagine viene spostata in avanti rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
Premere [OK].
Stampare nuovamente la pagina di test e controllare la posizione dell'immagine.
Ripetere la procedura descritta sopra fino a quando la linea centrale del segno del registro si allinea con il bordo di testa della carta.
Premere [Chiudi] → [OK].
|
IMPORTANTE
|
|
Per le pagine di test si può utilizzare carta da 139,7 mm x 182,0 mm a 330,2 mm x 487,7 mm. Prima di iniziare questa procedura assicurarsi che nella macchina sia presente una quantità sufficiente di carta.
Se si stampa la pagina di test con un formato carta più piccolo dell'A3, non sarà possibile stampare sulla carta l'intera immagine. Tuttavia, è possibile leggere il segno del registro, perché il bordo di coda che non si deve controllare è assente.
Quando si apre nuovamente la schermata [Regolaz. posizione immagine] dopo averla chiusa premendo [OK], i valori sullo schermo vengono riportati a [0]. Tuttavia il valore regolato è valido. Se si ripetono i punti, leggere il valore dei segni del registro dalla nuova pagina di test e inserire il nuovo valore.
|
Regolazione allineamento bordo sinistro dell'immagine su un tipo di carta personalizzata:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] accanto al [Regolaz. posizione immagine].
Premere [Stampa pagina di test].
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
La pagina di test viene stampata.
Controllare la posizione dell'immagine del bordo sinistro sul lato anteriore della pagina di test.
Nell'esempio riportato sopra, la linea centrale del segno del registro è esterna al bordo sinistro della pagina di test (la linea centrale del segno del registro NON viene stampata). Per regolare il bordo sinistro dell'immagine sul lato anteriore della pagina di test seguire la procedura riportata sotto.
Premere [Regolazione allineamento bordo sinistro].
Premere [-] o [+] per [Fronte] per inserire il numero di pixel per spostare l'immagine.
Inserire il valore dalla pagina di test.
Seguendo l'esempio riportato nella procedura descritta sopra, inserire [+4] per [Fronte].
|
[+]:
|
Premere quando la linea centrale del segno del registro è esterna al bordo della stampa di test (la linea centrale del segno del registro NON viene stampata). L'immagine viene spostata a destra rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
|
[-]:
|
Premere quando la linea centrale del segno del registro è all'interno del bordo della pagina di test. L'immagine viene spostata a sinistra rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
Girare la pagina di test → controllare l'immagine del bordo sinistro sul retro della pagina di test.
Nell'esempio riportato sopra, la linea centrale del segno del registro è all'interno del bordo sinistro della pagina di test.
Premere [-] o [+] per <Retro> per inserire il numero di pixel per spostare l'immagine.
Inserire il valore dalla pagina di test.
Seguendo l'esempio riportato nella procedura descritta sopra, inserire [-6] per [Retro].
|
[+]:
|
Premere quando la linea centrale del segno del registro è esterna al bordo della stampa di test (la linea centrale del segno del registro NON viene stampata). L'immagine viene spostata a destra rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
|
[-]:
|
Premere quando la linea centrale del segno del registro è all'interno del bordo della pagina di test. L'immagine viene spostata a sinistra rispetto alla direzione di alimentazione della carta, in base al numero di pixel immessi.
|
Premere [OK].
Stampare nuovamente la pagina di test e controllare la posizione dell'immagine.
Ripetere la procedura descritta sopra fino a quando la linea centrale del segno del registro si allinea con il bordo sinistro della carta.
Premere [Chiudi] → [OK].
|
IMPORTANTE
|
|
Per le pagine di test si può utilizzare carta da 139,7 mm x 182,0 mm a 330,2 mm x 487,7 mm. Prima di iniziare questa procedura assicurarsi che nella macchina sia presente una quantità sufficiente di carta.
Se si stampa la pagina di test con un formato carta più piccolo dell'A3, non sarà possibile stampare sulla carta l'intera immagine. Tuttavia, è possibile leggere il segno del registro, perché il bordo di coda che non si deve controllare è assente.
Se si stampa una pagina di test con carta perpendicolare alla direzione di alimentazione e con una lunghezza pari o superiore a 320,1 mm, i segni del registro A1 verranno stampati 5 mm all'interno del bordo sinistro della carta. Dal bordo di alimentazione (di testa) della pagina di test, misurare con un righello 5 mm all'interno del bordo sinistro della carta e tracciare un segno in quel punto. Tracciare un altro segno a destra dei segni del registro A1 (5 mm all'interno del bordo sinistro della carta). Tracciare una linea retta orizzontale tra i due segni appena tracciati. Confrontare la linea appena tracciata con la linea centrale dei segni del registro A1. Se le due linee sono oblique una rispetto all'altra, la distanza tra loro determina di quanto è necessario regolare la posizione dell'immagine.

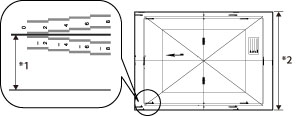

 *1 5 mm *2 320,1 mm Nell'esempio riportato sopra, la linea centrale dei segni del registro A1 e la linea tracciata sono allineate. Di conseguenza, non è necessario regolare la posizione dell'immagine. Quando si apre nuovamente la schermata [Regolaz. posizione immagine] dopo averla chiusa premendo [OK], i valori sullo schermo vengono riportati a [0]. Tuttavia il valore regolato è valido. Se si ripetono i punti, leggere il valore dei segni del registro dalla nuova pagina di test e inserire il nuovo valore.
|
Regolazione fine del rapporto di zoom dell'immagine su un tipo di carta personalizzata:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] accanto al [Regolaz. posizione immagine].
Premere [Stampa pagina di test].
Selezionare una fonte di alimentazione carta che contenga un formato carta personalizzato → premere [Avvio stampa].
Viene stampata la pagina di test. Controllare il rapporto di zoom dell'immagine e seguire la procedura descritta sotto in base alla necessità.
Impostare il rapporto di zoom.
Se si immette il rapporto di ingrandimento/riduzione (%):
1. Premere [Regolazione fine zoom] visualizzato in [Regolaz. posizione immagine].
2. Impostare il rapporto di ingrandimento/riduzione (%) desiderato → premere [OK].
|
[a]:
|
Ingrandire o ridurre l'immagine nella direzione parallela alla direzione di alimentazione in base al rapporto inserito.
|
|
[b]:
|
Ingrandire o ridurre l'immagine nella direzione perpendicolare alla direzione di alimentazione in base al rapporto inserito.
|
In base alla necessità, cercare di stampare nuovamente la carta della pagina di test e controllare il valore di correzione.
Se si immette il valore della carta della pagina di test misurato manualmente:
1. Misurare manualmente la lunghezza di a e b sulla carta della pagina di test.
2. Premere [Regolazione fine zoom] visualizzato in [Regolaz. posizione immagine].
3. Premere [Immissione valore pagina di test].
4. Immettere la lunghezza della pagina di test sia in [Fronte] che in [Retro] → premere [OK].
Ad esempio, se la lunghezza misurata di [a] è 360,4 mm, immettere 360,4. La differenza in lunghezza (0,4 mm in questo caso) viene ridotta automaticamente, in modo che l'immagine venga stampata nel formato corretto.
|
[a]:
|
Immettere la lunghezza misurata del lato parallelo alla direzione di alimentazione.
|
|
[b]:
|
Immettere la lunghezza misurata del lato perpendicolare alla direzione di alimentazione.
|
5. Premere [OK].
In base alla necessità, cercare di stampare nuovamente la pagina di test e controllare il valore di correzione.
Premere [Chiudi] → [OK].
|
IMPORTANTE
|
|
Per le pagine di test si può utilizzare carta da 139,7 mm x 182,0 mm a 330,2 mm x 487,7 mm. Prima di iniziare questa procedura assicurarsi che nella macchina sia presente una quantità sufficiente di carta.
In caso di utilizzo del modo Regolazione fine zoom, le prestazioni di stampa potrebbero non essere ottimali.
|
|
NOTA
|
|
Se si stampa una pagina di test con carta di un formato più piccolo di 287 mm x 393 mm, non sarà possibile misurare la lunghezza di a e b poiché non sarà possibile stampare sulla carta l'intera immagine. In questo caso, invece di immettere la lunghezza reale di a e b, immettere la percentuale di ingrandimento/riduzione per regolare il rapporto di zoom.
|
Regolazione tensione trasferimento secondaria di un tipo di carta personalizzato:
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] per <Regol. tens. trasfer.second.>.
Premere [-] o [+] per il lato anteriore o posteriore per regolare la tensione → [OK].
|
La regolazione nella direzione [-] è consigliata nei casi seguenti
|
La regolazione nella direzione [+] è consigliata nei casi seguenti
|
|
|
Grammatura
|
Leggera (carta sottile)
|
Pesante (carta spessa)
|
|
Immagini di scarsa qualità
|
Sebbene la densità nelle aree ad alta densità sia normale, potrebbero apparire piccole macchie bianche nelle aree a bassa densità.
|
Il livello di densità è ridotto sia nelle aree ad alta densità che in quelle a bassa densità.
|
|
Nelle aree ad alta densità appaiono delle macchie bianche.
|
Nelle immagini ad alta densità potrebbero presentarsi aree con lucidità disomogenea.
|
|
|
La superficie della carta è ruvida (ad esempio la carta goffrata) e potrebbero apparire della macchie bianche nel lato concavo.
|
I contorni delle immagini ad alta densità potrebbero essere sfumati.
|
|
|
Nelle aree ad alta densità non viene applicato toner a sufficienza e potrebbero apparire piccoli punti densi.
|
－
|
Premere [OK].
Regolazione della brillantezza della carta personalizzati:
In questa funzione è possibile modificare la brillantezza della carta personalizzati registrata.
Quando si utilizza carta normale o patinata, è possibile regolare la brillantezza dell'immagine prodotta regolando la temperatura dell'unità di fissaggio.
Quando si utilizza carta normale o patinata, è possibile regolare la brillantezza dell'immagine prodotta regolando la temperatura dell'unità di fissaggio.
Selezionare il tipo di carta da modificare dall'elenco → selezionare [Dettagli/Modifica].
Premere [Cambia] per <Regolazione brillantezza>.
Premere [-] o [+] per regolare la brillantezza → premere [OK].
Per la carta patinata, premere [+] quando si desidera aumentare la brillantezza e premere [-] se si vuole abbassarla.
Premere [OK].
|
IMPORTANTE
|
|
Regolare gradualmente il valore poiché questa impostazione potrebbe causare problemi.
Se, con la stampa su lucidi A4 si verificano delle discontinuità nella brillantezza, impostare <Regolazione brillantezza> su -3 o -4. La discontinuità della brillantezza potrebbe essere corretta usando carta A4R.
Se la discontinuità si verifica quando si stampa su carta patinata, impostare <Regolazione brillantezza> su -4.
Se nella stampa su carta di diverse larghezze si verificano discontinuità della brillantezza e densità irregolari, impostare <Regolazione brillantezza> su +1 o +2. Regolare i valori di impostazione durante la conferma dei risultati di stampa poiché il tempo di stampa potrebbe diventare più lungo.
|
|
NOTA
|
|
La regolazione della brillantezza potrebbe interferire con lo stato di curvatura della carta. Regolare nuovamente il <Livello correzione curvatura> se necessario. (Vedere "Regolazione compensazione livello di curvatura di un tipo di carta personalizzato:".)
|
Eliminazione dei tipi di carta personalizzati:
Selezionare il tipo di carta che si vuole eliminare → premere [Elimina].
Premere [Sì].
|
NOTA
|
|
È possibile eliminare solo i tipi di carta registrati dall'utente.
|
3.
Premere [OK].
