Duplex Color Image Reader Unit-F1
Gli originali caricati nell'alimentatore vengono alimentati automaticamente uno alla volta sul vetro di lettura per la scansione. È possibile eseguire la scansione di documenti come libri, originali di grande spessore, originali in carta sottile e lucidi sul vetro di lettura della Duplex Color Image Reader Unit-F1.

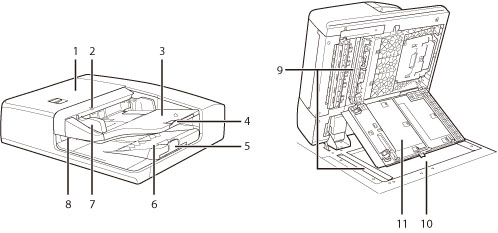

Parti e relative funzioni
|
1.
|
Coperchio dell'alimentatore
Aprire questo pannello per rimuovere i fogli inceppati. (Vedere "Duplex Color Image Reader Unit-F1 (opzionale)".)
|
|
2.
|
Indicatore della presenza di originali
Si illumina quando gli originali vengono posizionati nel vassoio di alimentazione originali.
|
|
3.
|
Vassoio di alimentazione originali
Gli originali caricati in esso vengono alimentati automaticamente uno alla volta nell'alimentatore. Posizionare gli originali in questo vassoio con la superficie da acquisire rivolta verso l'alto.
|
|
4.
|
Vassoio di alimentazione originali ausiliario
Estrarre questo vassoio quando si alimenta carta di formato grande.
|
|
5.
|
Vassoio di consegna originali ausiliario
Estrarre questo vassoio quando si consegna carta di formato grande.
|
|
6.
|
Vassoio di consegna originali
Gli originali acquisiti dal vassoio di alimentazione originali vengono depositati nel vassoio di consegna originali nell'ordine in cui sono stati posizionati nell'alimentatore.
|
|
7.
|
Guide scorrevoli
Regolare queste guide in funzione della larghezza dell'originale.
|
|
8.
|
Indicatore di consegna di originali
Si illumina quando gli originali vengono consegnati e inizia a lampeggiare in uno specifico periodo quando la consegna degli originali è completa.
|
|
9.
|
Area di scansione dell'alimentazione dei documenti
Acquisisce i documenti inviati dall'alimentatore.
|
|
10.
|
Vetro di lettura
Utilizzare il vetro di lettura quando occorre eseguire la scansione di libri, originali di grande spessore, originali in carta sottile, lucidi ecc.
|
|
11.
|
Pannello scansione documenti
Aprire questo pannello per sostituire la cartuccia del timbro o pulire l'area di scansione dell'alimentatore documenti. (Vedere "Manutenzione".)
|
 ATTENZIONE |
|
Non inserire le dita negli interstizi attorno al vassoio di alimentazione degli originali, in quanto potrebbero restare intrappolate. Inoltre, fare attenzione a non lasciar cadere oggetti, come graffette, negli interstizi, in quanto si potrebbe danneggiare o rompere la macchina.
|
|
IMPORTANTE
|
|
Durante l'utilizzo del vetro di lettura per la copia o la scansione di originali di grande spessore, come libri o riviste, non premere con forza sull'alimentatore.
Se l'area di uscita degli originali è bloccata, gli originali potrebbero essere danneggiati e la stampa potrebbe non essere eseguita correttamente. Quindi, non posizionare nessun oggetto nell'area di uscita degli originali.
|
|
NOTA
|
|
Se il vetro di lettura o il nastro di alimentazione originali sono sporchi, la qualità di stampa può risultare deteriorata. In questo caso, pulire il nastro di alimentazione e il vetro di lettura. (Vedere "Pulizia periodica".)
|
