Einlegen von Papier in das A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500) (Zusatzausstattung)
Wenn Sie das A4-Papiermagazin C1(1x3.500) oder POD Lite A3-Papiermagazin A1 (1x3.500) am System anbringen, steht Ihnen ein zusätzliches Papierzufuhrmedium für Druckaufträge zur Verfügung.
Das A4-Papiermagazin C1(1x3.500) oder POD Lite A3-Papiermagazin A1 (1x3.500) fassen bis zu 3.500 Blatt Papier (80 g/m2).
|
WICHTIG
|
|
Wenn sich das System im Schlafmodus befindet (das Sensordisplay wird nicht angezeigt und nur die
 leuchtet), können Sie das Papiermagazin eventuell nicht öffnen. Betätigen Sie in diesem Fall den , um das System wieder zu aktivieren. Betätigen Sie dann die Taste Öffnen am Papiermagazin. |
|
HINWEIS
|
||||
|
Der A4-Papiermagazin C1(1x3.500) und POD Lite A3-Papiermagazin A1 (1x3.500) sind Zusatzprodukte.
Die folgenden Papierformate können in die A4-Papiermagazin C1(1x3.500) oder POD Lite A3-Papiermagazin A1 (1x3.500) eingelegt werden:
Sie können nur Papier im Format A4 in das A4-Papiermagazin C1(1x3.500) legen. Für Anweisungen zur Änderung des im A4-Papiermagazin C1(1x3.500) einlegbaren Papierformat wenden Sie sich an ihren lokalen autorisierten Canon-Vertriebspartner.
|
Einlegen von Papier in das A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500)
Wenn Sie das Papiermagazin für die Papierzufuhr wählen und sich kein Papier darin befindet oder der Papiervorrat während eines laufenden Druckvorgangs erschöpft ist, werden Sie auf dem Sensordisplay aufgefordert, Papier einzulegen.
Folgen Sie der unten stehenden Anleitung und legen Sie Papier in das Papiermagazin ein.
 VORSICHT |
|
Achten Sie beim Umgang mit Papier darauf, dass Sie sich durch die Papierkanten keine Schnittverletzungen an den Händen zuziehen.
|
|
WICHTIG
|
|
Das folgende Papiergewicht kann in das A4-Papiermagazin C1(1x3.500) und POD Lite A3-Papiermagazin A1 (1x3.500) eingelegt werden:
A4-Papiermagazin C1(1x3.500): 52 bis 220 g/m2
POD Lite A3-Papiermagazin A1 (1x3.500): 52 bis 300 g/m2
Wenn das Papier verbraucht wird, wenn Sie im Heften-Modus drucken, lassen Sie die noch nicht gehefteten Blätter in der Ausgabe. (Der Druck- und Heftvorgang wird fortgesetzt, nachdem Sie den Papierstau entfernt haben.)
|
|
HINWEIS
|
|
Wenn die Aufforderung zum Einlegen von Papier während des Druckvorgangs angezeigt wird, werden die restlichen Drucke automatisch erstellt, nachdem Sie das richtige Papier eingelegt haben. Wenn Sie eine andere Papierzufuhr wählen, werden die restlichen Drucke ausgeführt, nachdem Sie [OK] berührt haben.
|
1.

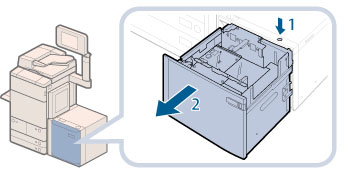

Öffnen Sie das Papiermagazin.
 |
1. Drücken Sie die Taste zum Öffnen. |
2. Öffnen Sie das Papiermagazin.Der innen befindliche Anheber senkt sich automatisch auf die Position zum Einlegen von Papier ab.
|
2.
Bereiten Sie das einzulegende Papier vor.
|
HINWEIS
|
|
Bitte verwenden Sie für Drucke und Kopien in gleich bleibend hoher Qualität nur von Canon empfohlenes Kopiermaterial.
Fächern Sie den Papierstapel immer einige Male auf, bevor Sie ihn einlegen, und richten Sie die Kanten aus, damit das Papier problemlos eingezogen werden kann.
|
3.

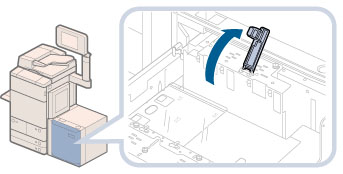

Heben Sie die unterstützende Einzugswalze an.
Wenn das A4-Papiermagazin C1(1x3.500) angebracht ist, gehen Sie zu Schritt 4.
|
WICHTIG
|
|
Heben Sie beim Einlegen von Papier bitte unbedingt zuerst die unterstützende Einzugswalze an. Wenn Sie Papier einlegen, ohne die unterstützende Einzugswalze anzuheben, kann sie sich lösen und das Papier wird nicht richtig zugeführt.
Wenn Sie das Papiermagazin mit gelöster unterstützender Einzugswalze verwenden, kann es zu Papierstaus kommen.
|
4.

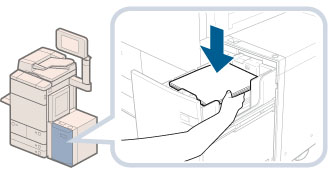

Legen Sie den Papierstapel in das Papiermagazin ein.
A4-Papiermagazin C1(1x3.500)
POD Lite A3-Papiermagazin A1 (1x3.500)
5.

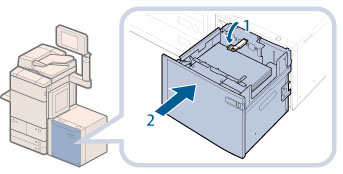

Senken Sie die unterstützende Einzugswalze ab, und schließen Sie das Papiermagazin.
|
VORSICHT |
|
Achten Sie beim Schließen des Papiermagazins darauf, dass Ihre Finger nicht eingeklemmt werden, da dies zu Verletzungen führen kann.
|
|
WICHTIG
|
|
Bitte legen Sie folgende Papiertypen nicht in das A4-Papiermagazin C1(1x3.500) ein. Sie können Papierstaus verursachen.
Stark gewelltes oder zerknittertes Papier
Dünnes, steifes Papier
Schweres Papier (mehr als 220 g/m2)
Mit einem Thermodrucker bedrucktes Papier
Die Rückseite von mit einem Thermodrucker bedrucktem Papier
Beschichtetes Papier
Geprägtes Papier
Pauspapier
OHP-Folien
Registerpapier
Etiketten
Briefumschläge
Bitte legen Sie folgende Papiertypen nicht in das POD Lite A3-Papiermagazin A1 (1x3.500) ein. Sie können Papierstaus verursachen.
Stark gewelltes oder zerknittertes Papier
Dünnes, steifes Papier
Mit einem Thermodrucker bedrucktes Papier
Die Rückseite von mit einem Thermodrucker bedrucktem Papier
Pauspapier
Registerpapier
Briefumschläge
Glätten Sie das Papier, wenn es wellig ist, bevor Sie es in das Papiermagazin einlegen.
Legen Sie kein Papier in das A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500) ein, in das vorher kopiert wurde, da dies zu einer Fehlfunktion oder Beschädigung des Kopierers führen kann. Führen Sie bereits auf der Vorderseite kopiertes Papier zum Kopieren auf die Rückseite immer über das Mehrzweckfach zu (2. Seite einer doppelseitigen Kopie).
Vergewissern Sie sich, dass die Papierformatplatte im POD Lite A3-Papiermagazin A1 (1x3.500) richtig an den Markierungen für das gewünschte Papierformat ausgerichtet ist. Wenn die Papierformatplatte nicht richtig ausgerichtet ist, kann das POD Lite A3-Papiermagazin A1 (1x3.500) beschädigt werden.
Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich des Papiermagazins neben den Papierstapel. Dies könnte Papierstau verursachen.
Im Inneren des POD Lite A3-Papiermagazin A1 (1x3.500) befindet sich ein Gebläse. Achten Sie darauf, dass keine Heftklammern oder anderen Gegenstände in die Gebläseöffnung gelangen.
Wenn Sie in einer sehr trockenen Umgebung Papier in das POD Lite A3-Papiermagazin A1 (1x3.500) einlegen, können Papierstaus entstehen. Befolgen Sie beim Auftreten von Papierstaus die Anleitungen auf dem Sensordisplay, um das gestaute Papier zu entfernen. Stellen Sie außerdem sicher, dass das im (Vgl. Abschnitt "A4-Papiermagazin C1(1x3.500)/POD Lite A3-Papiermagazin A1 (1x3.500) (Zusatzausstattung)".) eingelegte Papier nicht gewellt ist. Gewelltes Papier muss vor dem Einlegen geglättet werden.
Wenn der Papierstapel in der Kassette höher ist als die Höhenmarkierung (
 ) oder wenn die Kassette nicht vollständig im Magazin ist, können Sie nicht kopieren oder drucken.Achten Sie darauf, dass die Höhe des Papierstapels nicht die Markierung (
) übersteigt.Überprüfen Sie immer, ob das Papiermagazin richtig eingeschoben wurde.
|
|
HINWEIS
|
|
Legen Sie den Papierstapel in mehreren Schritten ein und fügen Sie jedes Mal ca. 550 Blatt Papier hinzu. Wenn das Papiermagazin mehr Papier aufnehmen kann, senkt sich der Anheber weiter ab.
Nähere Informationen zum Ausrichten der Papierformatplatte des POD Lite A3-Papiermagazin A1 (1x3.500) finden Sie im Abschnitt "Ändern des Papierformats für das POD Lite A3-Papiermagazin A1 (1x3.500)".
Aus dem Gebläse kommende heiße Luft kann die innere Papierformatplatte des POD Lite A3-Papiermagazin A1 (1x3.500) erhitzen.
Nähere Informationen zum Einlegen von Folien finden Sie im Abschnitt "Einlegen von Folien".
Wenn auf der Verpackung des Papiers Hinweise zur Richtung beim Einlegen gegeben werden, folgen Sie diesen Hinweisen.
Die Papierseite, die im Papiermagazin nach oben weist, ist diejenige, die bedruckt wird.
Bei Problemen wie schlechter Druckqualität oder Papierstaus wenden Sie den Papierstapel und legen Sie ihn erneut ein.
Nähere Informationen zur Ausrichtung von bereits bedrucktem Papier (Papier mit Briefkopf oder Mustern) finden Sie im Abschnitt "Beziehung zwischen Originalausrichtung und Papierausrichtung".
Verpacken Sie restliches Papier bitte fest in der Originalverpackung und lagern Sie es an einem trockenen, vor direkter Sonneneinstrahlung geschützten Ort.
Wenn der Papiervorrat erschöpft ist und der Druckvorgang gestoppt wird, legen Sie einen neuen Stapel Papier ein. Der Druckvorgang wird anschließend automatisch fortgesetzt.
 |
Ändern des Papierformats für das POD Lite A3-Papiermagazin A1 (1x3.500)
Hier finden Sie Informationen zum Ändern des Papierformats für das POD Lite A3-Papiermagazin A1 (1x3.500).
1.
Speichern Sie das gewünschte Papierformat für das POD Lite A3-Papiermagazin A1 (1x3.500) unter [Einstellungen Papier] in [Präferenzen] (Einstellungen/Speicherung).
Nähere Informationen zum Registrieren des Papierformats für das POD Lite A3-Papiermagazin A1 (1x3.500) finden Sie im Abschnitt "Speichern des Papierformats und Papiertyps für ein Papierzufuhrmedium".
2.
Entfernen Sie das gesamte eingelegte Papier, das Papierformatblatt und die Basisplatte im Papiermagazin.
|
HINWEIS
|
|
Selbst nach dem Drücken des Entriegelungsknopfs kann es etwas dauern, bis sich das Papiermagazin öffnet.
|
3.

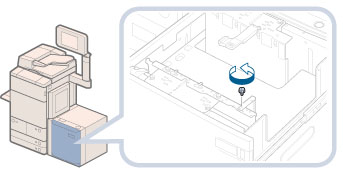

Entfernen Sie die blaue Schraube an der Halterung der hinteren Kante mit einer Münze o.ä.
4.

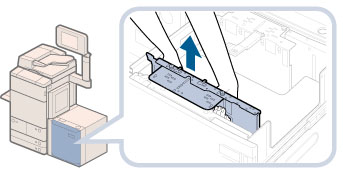

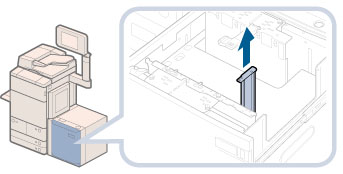

Nehmen Sie die Halterung der hinteren Kante heraus.
5.

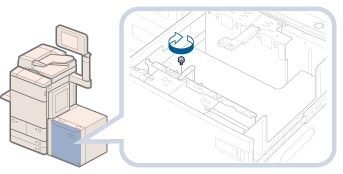

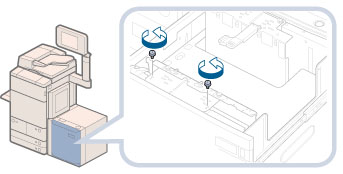

Lösen Sie die zwei blauen Schrauben an der äußeren Papierformatplatte mit einer Münze o.ä.
|
WICHTIG
|
|
Lösen oder entfernen Sie bitte ausschließlich die zwei blauen Schrauben an der äußeren Papierformatplatte.
|
6.
Nehmen Sie die äußere Papierformatplatte heraus.
7.

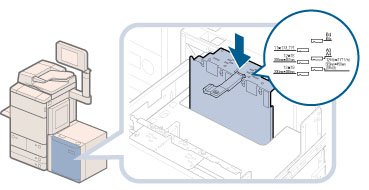

Richten Sie die äußere Papierformatplatte an den Markierungen für das Papierformat aus, das Sie einlegen wollen.
|
WICHTIG
|
|
Vergewissern Sie sich, dass die äußere Papierformatplatte richtig an den Markierungen für das gewünschte Papierformat ausgerichtet ist. Es gibt zwei Markierungen für das Papierformat oben an der äußeren Papierformatplatte. Richten Sie die äußere Papierformatplatte an den gewünschten Markierungen aus.
Vergewissern Sie sich, dass die Papierformatplatte richtig an den Markierungen für das gewünschte Papierformat ausgerichtet ist. Wenn die Papierformatplatte nicht richtig ausgerichtet ist, kann das POD Lite A3-Papiermagazin A1 (1x3.500) beschädigt werden.
|
8.

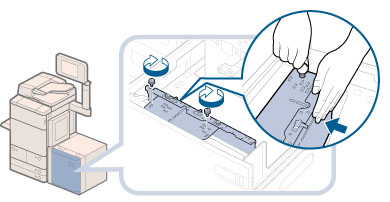

Befestigen Sie die äußere Papierformatplatte wieder mit den blauen Schrauben (mit einer Münze o. ä.) und halten Sie die Platte dabei vorn in der Mitte fest, während Sie sie zu sich ziehen.
Befestigen Sie die Schrauben, indem Sie sie im Uhrzeigersinn eindrehen.
Befestigen Sie zuerst die linke und dann die rechte blaue Schraube.
|
WICHTIG
|
|
Wenn Sie die blauen Schrauben festziehen, ohne dabei die äußere Papierformatplatte zu sich zu ziehen, wird die Platte möglicherweise schief befestigt. Wenn Sie das Papiermagazin verwenden, während die äußere Papierformatplatte geneigt ist, kann das Papier schief eingezogen werden, die Druckqualität kann leiden und es kann zu Papierstaus kommen. Drücken Sie daher beim Festziehen der blauen Schraube unbedingt die äußere Papierformatplatte in Ihre Richtung.
|
9.

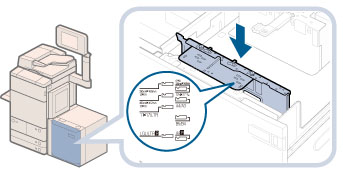

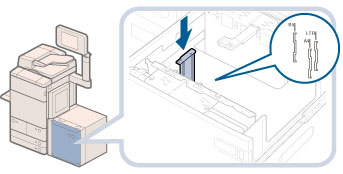

Richten Sie die Halterung an der hinteren Kante an den Markierungen für das gewünschte Papierformat aus.
|
WICHTIG
|
|
Wenn die Halterung an der hinteren Kante nicht richtig ausgerichtet ist, kann Papier stauen, die Bildqualität kann leiden oder das Innere des Systems kann verschmutzen. Stellen Sie vor dem Einlegen von Papier sicher, dass die Halterung an der hinteren Kante richtig an den Markierungen für das Papierformat oben und unten im Papiermagazin ausgerichtet ist.
|
10.
Befestigen Sie die Halterung an der hinteren Kante mit der blauen Schraube mit einer Münze o. ä.
Befestigen Sie die Schrauben, indem Sie sie im Uhrzeigersinn eindrehen.
|
WICHTIG
|
|
Es gibt zwei Schraubenlöcher zum Befestigen der Halterung an der hinteren Kante. Vergewissern Sie sich, dass sie richtig befestigt (d. h. an den Markierungen für das gewünschte Papierformat ausgerichtet) ist, damit sie nicht schief sitzt.
|
11.

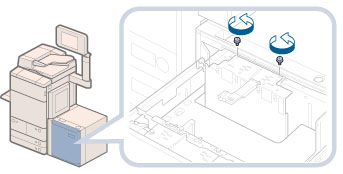

Lösen Sie die zwei blauen Schrauben an der inneren Papierformatplatte mit einer Münze o.ä.
12.

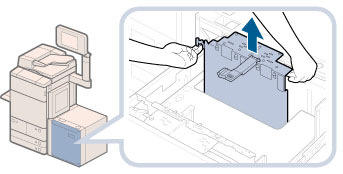

Nehmen Sie die innere Papierformatplatte heraus.
|
HINWEIS
|
|
Aus dem Gebläse kommende heiße Luft kann die innere Papierformatplatte erhitzen.
|
13.
Richten Sie die innere Papierformatplatte an den Markierungen für das gewünschte Papierformat aus.
|
WICHTIG
|
|
Vergewissern Sie sich, dass die innere Papierformatplatte richtig an den Markierungen für das gewünschte Papierformat ausgerichtet ist. Es gibt zwei Markierungen für das Papierformat oben an der inneren Papierformatplatte. Richten Sie die innere Papierformatplatte an den gewünschten Markierungen aus.
Vergewissern Sie sich, dass die Papierformatplatte richtig an den Markierungen für das gewünschte Papierformat ausgerichtet ist. Wenn die Papierformatplatte nicht richtig ausgerichtet ist, kann das POD Lite A3-Papiermagazin A1 (1x3.500) beschädigt werden.
|
14.

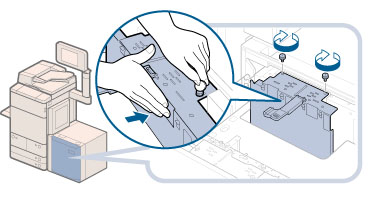

Befestigen Sie die innere Papierformatplatte wieder mit den blauen Schrauben (mit einer Münze o. ä.) und halten Sie sie dabei vorn in der Mitte fest, während Sie sie von sich weg drücken.
Befestigen Sie die rechte blaue Schraube vor der linken blauen Schraube.
|
WICHTIG
|
|
Wenn Sie die blauen Schrauben festziehen, ohne dabei die innere Papierformatplatte von sich weg zu drücken, wird die Platte möglicherweise schief befestigt. Wenn Sie das Papiermagazin verwenden, während die innere Papierformatplatte geneigt ist, kann das Papier schief eingezogen werden, die Druckqualität kann leiden und es kann zu Papierstaus kommen. Drücken Sie daher beim Festziehen der blauen Schraube unbedingt die äußere Papierformatplatte von Ihnen weg.
|
15.

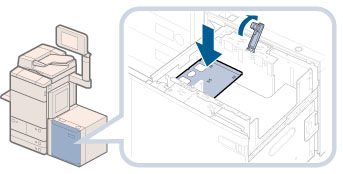

Setzen Sie die richtige Basisplatte ein, die zum neuen Papierformat im Papiermagazin passt.
Wenn Sie die Basisplatte nicht verwenden, ziehen Sie das POD Lite A3-Papiermagazin A1 (1x3.500) von der Haupteinheit ab und hängen Sie die Basisplatte an den Haken an der linken Seite des POD Lite A3-Papiermagazin A1 (1x3.500).
|
WICHTIG
|
|
Verwenden Sie die Basisplatte immer, wenn Sie Papier in das Papiermagazin einlegen. Wenn Sie Papier einlegen, ohne vorher die Basisplatte einzusetzen, können die Papierkanten nach unten hängen, so dass Papierstaus verursacht werden.
Legen Sie die Basisplatte bitte nie in den leeren Bereich im Papiermagazin. Dadurch können Fehlfunktionen des Systems hervorgerufen werden.
|
16.

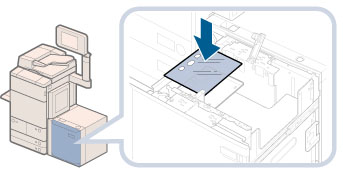

Legen Sie das Papierformatblatt, das dem neuen Papierformat entspricht, in das Papiermagazin.
|
WICHTIG
|
|
Legen Sie das Papierformatblatt nie in den freien Bereich im Papiermagazin. Dadurch können Fehlfunktionen des Systems hervorgerufen werden.
|
17.

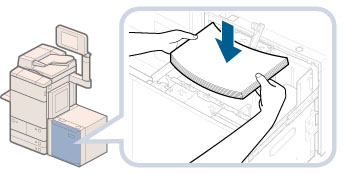

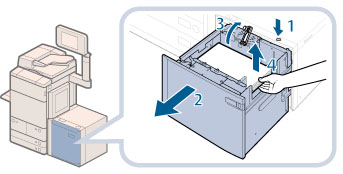

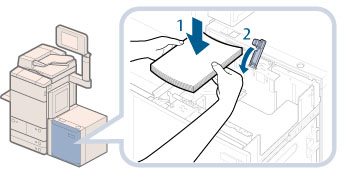

Legen Sie den Papierstapel in das Papiermagazin und senken Sie dann die unterstützende Einzugswalze.
|
VORSICHT |
|
Achten Sie beim Einlegen von Papier darauf, dass Sie sich durch die Papierkanten keine Schnittverletzungen an den Händen zuziehen.
|
|
WICHTIG
|
|
Zum Einlegen größerer Formate als A4 müssen Sie zuerst das Papiermagazin schließen, damit sich der Lift hebt, und dann das Papiermagazin wieder öffnen, um Papier einzulegen. Wenn Sie versuchen Papier einzulegen, das größer ist als A4, wenn sich der Lift im Magazin ganz unten befindet, wird das Papier möglicherweise nicht richtig eingelegt und es werden Papierstaus verursacht.
Legen Sie nie irgendwelche anderen Gegenstände in den freien Bereich im Papiermagazin. Dadurch können Fehlfunktionen des Systems hervorgerufen werden.
|
|
HINWEIS
|
|
Achten Sie beim Einlegen des Papiers darauf, dass der Papierstapel nicht höher ist als 20 mm. Wenn der Papierstapel höher ist als 20 mm, können sich die Kanten des Papierstapels wellen oder knicken, was die Druckqualität beeinträchtigen kann.
|
18.

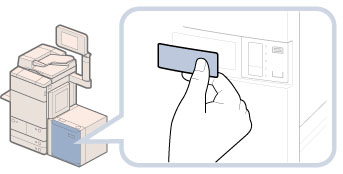

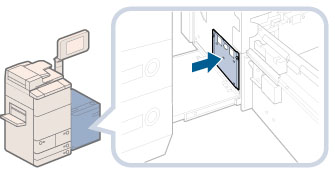

Befestigen Sie ein Magnetschildchen mit dem neuen Papierformat am POD Lite A3-Papiermagazin A1 (1x3.500).
19.
Schließen Sie das Papiermagazin.
Der Lift im Papiermagazin hebt sich automatisch auf die Zufuhrposition.
|
VORSICHT |
|
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
|
