Einlegen von Papier in das POD A3-Papiermagazin A1 (3x2.000) (Zusatzausstattung)
Wenn das POD A3-Papiermagazin A1 (3x2.000) angeschlossen ist, werden die Papierzufuhrmedien des standardmäßig angeschlossenen Papiermagazins oder der Papierkassette um drei Zufuhrmedien erweitert.
Sie können bis zu 2.000 Blatt Papier (80 g/m2) in das obere, das mittlere und das untere Papiermagazin des POD A3-Papiermagazin A1 (3x2.000) legen.
|
WICHTIG
|
|
Wenn sich das System im Schlafmodus befindet (das Sensordisplay wird nicht angezeigt und nur die
 leuchtet), können Sie das Papiermagazin eventuell nicht öffnen. Betätigen Sie in diesem Fall den , um das System wieder zu aktivieren. Betätigen Sie dann die Taste Öffnen am Papiermagazin.Wenn Sie den Lift anheben müssen (z. B., weil etwas in das Magazin gefallen ist) heben Sie den Lift nicht um mehr als 50 mm oder diagonal an, da dies zu einer Fehlfunktion oder Beschädigung des Systems führen kann.
 |
|
HINWEIS
|
|
Der POD A3-Papiermagazin A1 (3x2.000) ist ein Zusatzprodukt.
Die folgenden Papierformate können im POD A3-Papiermagazin A1 (3x2.000) eingelegt werden: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4, A4R, A5R und anwenderdefiniertes Format (139,7 mm x 182 mm bis 330,2 mm x 487,7 mm)
|
Einlegen von Papier in das POD A3-Papiermagazin A1 (3x2.000)
Wenn Sie das POD A3-Papiermagazin A1 (3x2.000) für die Papierzufuhr wählen und sich kein Papier darin befindet oder der Papiervorrat im POD A3-Papiermagazin A1 (3x2.000) während eines laufenden Druckvorgangs erschöpft ist, werden Sie auf dem Sensordisplay aufgefordert, Papier einzulegen.
Folgen Sie der unten stehenden Anleitung und legen Sie Papier in das POD A3-Papiermagazin A1 (3x2.000) ein.
 VORSICHT |
|
Achten Sie beim Umgang mit Papier darauf, dass Sie sich durch die Papierkanten keine Schnittverletzungen an den Händen zuziehen.
|
|
WICHTIG
|
|
Das POD A3-Papiermagazin A1 (3x2.000) kann nur Papier mit einem Gewicht von 52 bis 300 g/m2 aufnehmen.
Wenn das Papier verbraucht wird, wenn Sie im Heften-Modus drucken, lassen Sie die noch nicht gehefteten Blätter in der Ausgabe. (Der Druck- und Heftvorgang wird fortgesetzt, nachdem Sie den Papierstau entfernt haben.)
|
|
HINWEIS
|
|
Sie können Papier in einem anwenderdefinierten Format einlegen, wenn die beiden Seiten des Papiers jeweils zwischen 182 mm und 487,7 mm lang und zwischen 139,7 mm und 330,2 mm breit sind. Sie können Papier in einem anwenderdefinierten Format nicht einlegen, wenn eine der Seiten kleiner oder größer als die zulässigen Formate ist.
Wenn die Aufforderung zum Einlegen von Papier während des Druckvorgangs angezeigt wird, werden die restlichen Drucke automatisch erstellt, nachdem Sie das richtige Papier eingelegt haben. Wenn Sie eine andere Papierzufuhr wählen, werden die restlichen Drucke ausgeführt, nachdem Sie [OK] berührt haben.
Wenn Sie den Druckvorgang abbrechen möchten, berühren Sie die Taste [Abbrechen].
Wenn Sie den Papiertyp zum Einlegen in das POD A3-Papiermagazin A1 (3x2.000) von Normalpapier zu beschichtetem Papier verändern, müssen Sie möglicherweise einen Moment warten, weil die Temperatur der warmen Luft, die den Papierstapel auffächert, erst geregelt werden muss.
|
1.

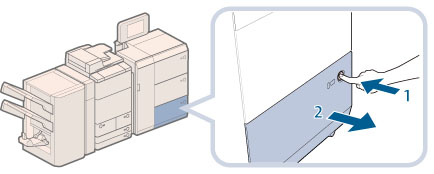

Öffnen Sie die Papierkassette.
 |
1. Drücken Sie die Taste zum Öffnen. |
2. Öffnen Sie die Papierkassette.Der innen befindliche Anheber senkt sich automatisch auf die Position zum Einlegen von Papier ab.
|
|
HINWEIS
|
|
Selbst nach dem Drücken des Entriegelungsknopfs kann es etwas dauern, bis sich das Papiermagazin öffnet.
|
2.
Bereiten Sie das einzulegende Papier vor.
|
HINWEIS
|
|
Bitte verwenden Sie für Drucke und Kopien in gleich bleibend hoher Qualität nur von Canon empfohlenes Kopiermaterial.
Fächern Sie den Papierstapel immer einige Male auf, bevor Sie ihn einlegen, und richten Sie die Kanten aus, damit das Papier problemlos eingezogen werden kann.
|
3.

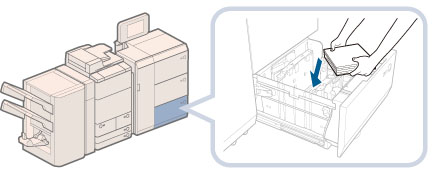

Legen Sie den Papierstapel ein und schließen Sie das Papiermagazin.
 |
1. Legen Sie den Papierstapel bündig an der linken Seite des Papiermagazins ein. |
2. Schließen Sie das Papiermagazin.Der Anheber im Magazin hebt sich, und das System wird druckbereit.
|
|
VORSICHT |
|
Bitte schieben Sie das Papiermagazin vorsichtig an das System heran, damit Sie sich nicht die Finger klemmen und verletzen.
|
|
WICHTIG
|
|
Setzen Sie die Papier-Fixierplatte beim Einlegen von Papier in das Papiermagazin keinen harten Stößen aus, da dies zu Fehlfunktionen oder Beschädigungen des Systems führen kann.
 Bitte legen Sie folgende Papiertypen nicht in das POD A3-Papiermagazin A1 (3x2.000) ein. Sie können Papierstaus verursachen.
Stark gewelltes oder zerknittertes Papier
Dünnes, steifes Papier
Mit einem Thermodrucker bedrucktes Papier
Die Rückseite von mit einem Thermodrucker bedrucktem Papier
Schweres Papier (mehr als 300 g/m2)
Dünnes Papier (weniger als 52 g/m2)
Pauspapier
Briefumschläge
Glätten Sie das Papier, wenn es wellig ist, bevor Sie es in das Papiermagazin einlegen.
Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich im Papiermagazin neben den Papierstapel. Sie können sonst das System beschädigen.
Wenn der Papierstapel im Magazin höher ist als die Höhenmarkierung (
 ) oder wenn das Papiermagazin nicht vollständig im System ist, können Sie nicht kopieren oder drucken.Achten Sie darauf, dass die Höhe des Papierstapels nicht die Markierung (
) übersteigt.Überprüfen Sie immer, ob das Papiermagazin richtig eingeschoben wurde.
|
|
HINWEIS
|
|
Stellen Sie die Papierformatplatte beim ersten Einlegen von Papier in das Papiermagazin auf das Format des eingelegten Papiers ein. (Vgl. Abschnitt "Ändern des Papierformats für das POD A3-Papiermagazin A1 (3x2.000)".)
Vergewissern Sie sich beim Einlegen von Papier in ein Papiermagazin, dass die Einstellung für das Papierformat mit dem Format des eingelegten Papiers übereinstimmt.
Legen Sie das Papier unter den Walzen der Papierhalterung ein.
 Achten Sie beim Einlegen des Papiers darauf, dass der Papierstapel nicht höher ist als 20 mm. Wenn der Papierstapel höher ist als 20 mm, können sich die Kanten des Papierstapels wellen oder knicken, was die Druckqualität beeinträchtigen kann.
Nähere Informationen zum Einlegen von Registerblättern in das Papiermagazin finden Sie im Abschnitt "Einlegen von Registerpapier".
Nähere Informationen zum Einlegen von Folien finden Sie im Abschnitt "Einlegen von Folien".
Wenn auf der Verpackung des Papiers Hinweise zur Richtung beim Einlegen gegeben werden, folgen Sie diesen Hinweisen.
Die Papierseite, die im POD A3-Papiermagazin A1 (3x2.000) nach oben weist, ist diejenige, die bedruckt wird.
Bei Problemen wie schlechter Druckqualität oder Papierstaus wenden Sie den Papierstapel und legen Sie ihn erneut ein. Einen Stapel Leinwandpapier, einseitig beschichtetes Papier und bereits bedrucktes Papier können Sie nicht wenden. Wechseln Sie in diesem Fall das Papier aus.
Nähere Informationen zur Ausrichtung von bereits bedrucktem Papier (Papier mit Briefkopf oder Mustern) finden Sie im Abschnitt "Beziehung zwischen Originalausrichtung und Papierausrichtung".
Verpacken Sie restliches Papier bitte fest in der Originalverpackung und lagern Sie es an einem trockenen, vor direkter Sonneneinstrahlung geschützten Ort.
Wenn der Papiervorrat erschöpft ist und der Druckvorgang gestoppt wird, legen Sie einen neuen Stapel Papier ein. Der Druckvorgang wird anschließend automatisch fortgesetzt.
 |
Ändern des Papierformats für das POD A3-Papiermagazin A1 (3x2.000)
Hier finden Sie Informationen zum Ändern des Papierformats für das POD A3-Papiermagazin A1 (3x2.000).
 VORSICHT |
|
Achten Sie beim Umgang mit Papier darauf, dass Sie sich durch die Papierkanten keine Schnittverletzungen an den Händen zuziehen.
|
1.
Öffnen Sie die Papierkassette.
|
|
1. Drücken Sie die Taste zum Öffnen. |
2. Öffnen Sie die Papierkassette.Der innen befindliche Anheber senkt sich automatisch auf die Position zum Einlegen von Papier ab.
|
|
HINWEIS
|
|
Selbst nach dem Drücken des Entriegelungsknopfs kann es etwas dauern, bis sich das Papiermagazin öffnet.
|
2.

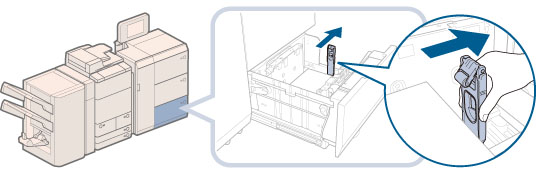

Schieben Sie die Papier-Fixierplatte, bis sie das einzustellende Papier freigibt.
Um die Papier-Fixierplatte zu schieben, halten Sie sie, wie in der Abbildung gezeigt.
3.
Nehmen Sie alles Papier heraus.
4.

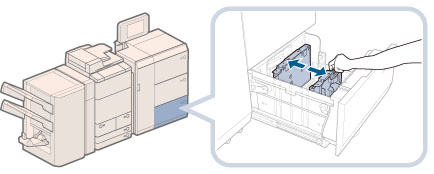

Drücken Sie den Hebel wie in der folgenden Abbildung gezeigt. Schieben Sie die äußere und die innere Papierformatplatte, ohne den Hebel loszulassen, bis sie das einzustellende Papier freigeben.
5.

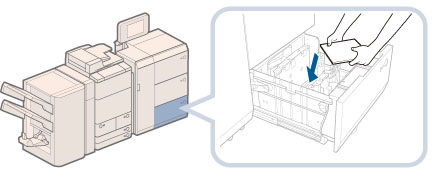

Legen Sie einen Papierstapel von ungefähr 10 mm Höhe in das Magazin.
6.

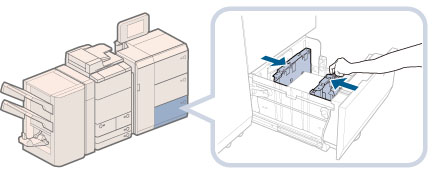

Schieben Sie die äußere und die innere Papierformatplatte auf die richtige Position für das eingelegte Papier.
7.

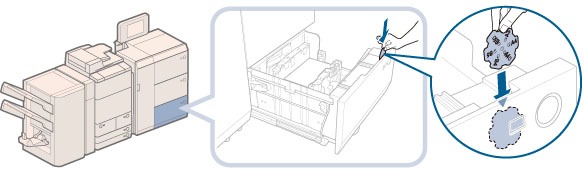

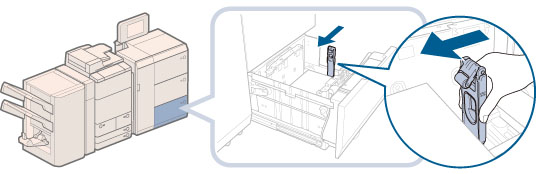

Richten Sie die Papier-Fixierplatte, wie unten gezeigt, am gewünschten Papierformat aus.
Wenn Sie ein Papier verwenden, dessen Länge der Parallelkante zur Einzugrichtung kürzer als 457,2 ist:

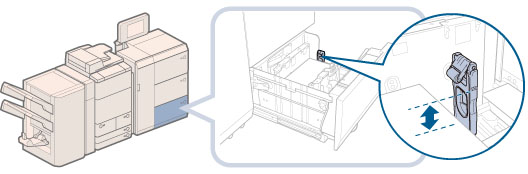

Richten Sie die Papier-Fixierplatte, wie unten gezeigt, am gewünschten Papierformat aus.
Wenn Sie ein Papier verwenden, dessen Länge der Parallelkante zur Einzugrichtung länger als 457,2 ist:

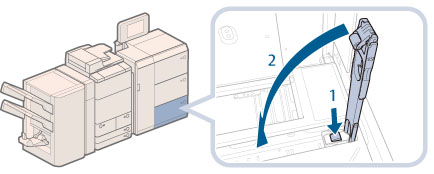

Drücken Sie die Taste an der Papier-Fixierplatte, und falten Sie die Papier-Fixierplatte herunter.
 |
1. Schieben Sie die Papier-Fixierplatte zur rechten Kante. |
2. Drücken Sie die Taste an der Papier-Fixierplatte. |
|
3. Falten Sie die Papier-Fixierplatte herunter. |
8.

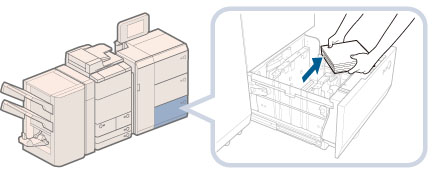

Legen Sie das gesamte restliche Papier in das Papiermagazin.
9.
Bitte wechseln Sie auch das Formatkärtchen am Papiermagazin aus, so dass es mit dem neuen Papierformat übereinstimmt.
10.
Schieben Sie das Papiermagazin langsam wieder in das System, bis es mit einem Klicken einrastet.
Der Anheber im Magazin hebt sich automatisch auf die Druckposition.
|
VORSICHT |
|
Schieben Sie das Papiermagazin bitte vorsichtig in seine Originalposition zurück, damit Sie sich nicht die Finger klemmen. Sie können sich verletzen.
|
|
WICHTIG
|
|
Setzen Sie die Papier-Fixierplatte beim Einlegen von Papier in das Papiermagazin keinen harten Stößen aus, da dies zu Fehlfunktionen oder Beschädigungen des Systems führen kann.
Justieren Sie die äußere Papierformatplatten, innere Papierformatplatte und Papier-Fixierplatte richtig, ansonsten kann es zu Papierstaus, schmutzigen Kopien oder Verschmutzungen des Systeminneren kommen.
Glätten Sie das Papier, wenn es wellig ist, bevor Sie es in das Papiermagazin einlegen.
Wenn der Papierstapel im Magazin höher ist als die Höhenmarkierung (
) oder wenn das Papiermagazin nicht vollständig im System ist, können Sie nicht kopieren oder drucken.Achten Sie darauf, dass die Höhe des Papierstapels nicht die Markierung (
) übersteigt.Überprüfen Sie immer, ob das Papiermagazin richtig eingeschoben wurde.
Legen Sie nie Papier oder irgendwelche anderen Gegenstände in den freien Bereich im Papiermagazin neben den Papierstapel. Sie können sonst das System beschädigen.
|
|
HINWEIS
|
|
Wenn Sie ein Papier verwenden, dessen Länge der Parallelkante zur Einzugrichtung kürzer als 457,2 ist, legen Sie das Papier unter der Höhenmarkierung der Papier-Fixierplatte ist.
Wenn Anweisungen auf dem Papierpaket sind, befolgen Sie diese Anweisungen vor dem Einlegen.
Die Papierseite, die im POD A3-Papiermagazin A1 (3x2.000) nach oben weist, ist diejenige, die bedruckt wird.
Bei Problemen wie schlechter Druckqualität oder Papierstaus wenden Sie den Papierstapel zu wenden und legen ihn erneut ein. Einen Stapel Leinwandpapier, einseitig beschichtetes Papier und bereits bedrucktes Papier können Sie nicht wenden. Wechseln Sie in diesem Fall das Papier aus.
Achten Sie beim Einlegen des Papiers darauf, dass der Papierstapel nicht höher ist als 20 mm. Wenn der Papierstapel höher ist als 20 mm, können sich die Kanten des Papierstapels wellen oder knicken, was die Druckqualität beeinträchtigen kann.
|
