Unidades y sus funciones

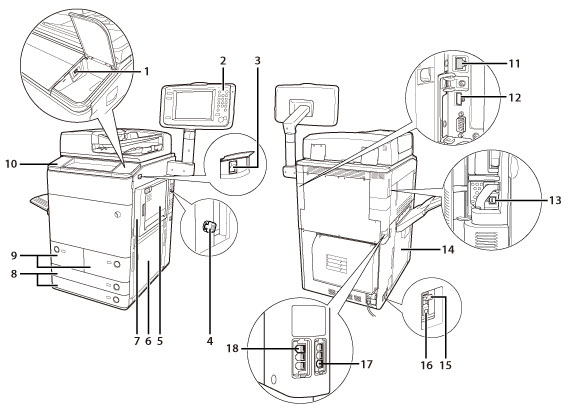

1.

Utilice el puerto USB para conectar a un dispositivo USB.

2.

Incluye las teclas, la pantalla táctil y los indicadores necesarios para utilizar el equipo. (Consulte "Secciones y funciones del panel de control".)

3.

Se pone en la posición "I" para encender el equipo. (Consulte "Secciones y funciones del panel de control".)

4.

Para administrar el uso del equipo y evitar copias no autorizadas.

5.

Utilice la bandeja multiuso para alimentar manualmente el papel y para cargar papel de tamaño no estándar, como sobres. (Consulte "Cargar papel en la bandeja multiuso".)

6.

Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Eliminar atascos de papel".)

7.

Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Eliminar atascos de papel".)

8.

Admite un máximo de 550 hojas de papel (80 g/m2).

9.

Admite un máximo de 1.100 hojas de papel (80 g/m2).

10.

Agregue dos puertos.

11.

Utilice un cable LAN para conectar el equipo a una red.

12.

Utilice el puerto USB para conectar un disco duro externo y otros dispositivos al equipo.

13.

Utilice un cable USB para conectar el equipo a un ordenador.

14.

Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Eliminar atascos de papel".)

15.

Detecta el exceso o la fuga de corriente.

16.

Pulse este botón para probar el interruptor diferencial.

17.

Utilice este puerto para conectar la Tarjeta de Fax Súper G3 2ª Línea al equipo.

18.

Utilice este puerto para conectar una línea de fax al equipo.

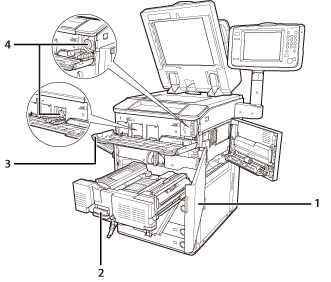

1.

Abra esta tapa para eliminar atascos de papel en la unidad de transporte de fijación. (Consulte "Eliminar atascos de papel".)

2.

Extraiga la unidad de transporte de fijación para eliminar atascos de papel. (Consulte "Eliminar atascos de papel".)

3.

Abra esta tapa para cambiar el cartucho de tóner.

4.

Cuando se agote el tóner, saque el cartucho de tóner y cámbielo por uno nuevo.

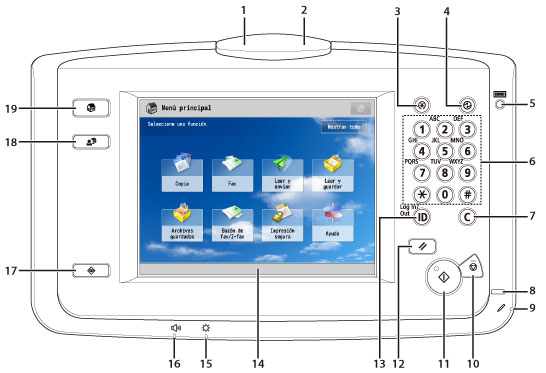

1.

Parpadea en color verde cuando el equipo está realizando operaciones, y queda iluminado fijo en color verde cuando hay datos de fax almacenados en memoria.

2.

Parpadea o se ilumina cuando hay algún error en el equipo. Cuando parpadee el indicador Error, siga las instrucciones que aparezcan en la pantalla táctil. Cuando el indicador Error permanezca iluminado en rojo, póngase en contacto con su distribuidor de Canon autorizado.

3.

Se pulsa para especificar la configuración.

4.

Se pulsa para establecer o cancelar el modo de reposo. Se ilumina cuando el equipo entra en el modo de reposo. Para más información sobre el modo de autorreposo, consulte "Alimentación principal y tecla de ahorro de energía".

5.

Se pulsa para ver el número total de copias e impresiones en la pantalla táctil.

6.

Se pulsan para introducir valores numéricos.

7.

Se pulsa para borrar valores o caracteres introducidos.

8.

Se ilumina cuando el equipo está encendido.

9.

Se utiliza para realizar operaciones en la pantalla táctil, tales como introducir caracteres. Si pierde el lápiz editor, póngase en contacto con su distribuidor de Canon autorizado. No utilice un objeto con extremo puntiagudo en el panel de control, como un lápiz o un bolígrafo, en lugar el lápiz editor.

10.

Se pulsa para detener un trabajo en curso, como un trabajo de lectura, copia, o fax (lectura solamente).

11.

Se pulsa para iniciar una operación.

12.

Se pulsa para restaurar las opciones estándar del equipo.

13.

Se pulsa para iniciar o finalizar una sesión cuando se ha establecido un servicio de inicio de sesión como Gestión de ID de departamentos o SSO-H.

14.

En ella aparece la pantalla de opciones de cada función. De forma predeterminada, aparecen ocho teclas de función.

15.

Se utiliza para ajustar la luminosidad de la pantalla táctil.

16.

Se pulsa para mostrar la pantalla para ajustar opciones, tales como el volumen de transmisión y el volumen de alarma de envío y recepción de fax.

17.

Se pulsa para comprobar el estado de los trabajos o para cancelar trabajos de impresión. Se pulsa también para comprobar el estado del equipo, como la cantidad de papel restante.

18.

Se pulsa para recuperar funciones favoritas guardadas en el menú rápido. Además, si está utilizando autenticación, podrá mostrarse el menú rápido establecido para cada usuario individual. (Consulte "Menú rápido".)

19.

Se pulsa para volver a la pantalla Menú principal para, por ejemplo, cambiar funciones.

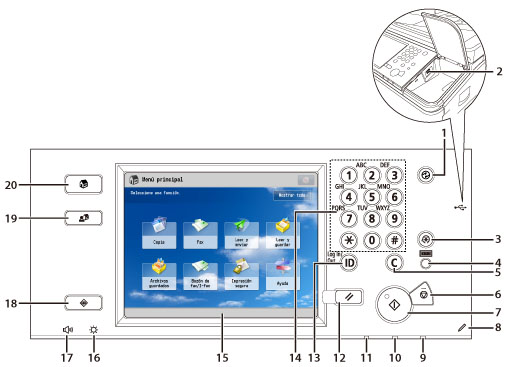

1.

Se pulsa para establecer o cancelar el modo de reposo. Se ilumina cuando el equipo entra en el modo de reposo. Para más información sobre el modo de autorreposo, consulte "Alimentación principal y tecla de ahorro de energía".

2.

Utilice el puerto USB para conectar a un dispositivo USB.

3.

Se pulsa para especificar la configuración.

4.

Se pulsa para ver el número total de copias e impresiones en la pantalla táctil.

5.

Se pulsa para borrar valores o caracteres introducidos.

6.

Se pulsa para detener un trabajo en curso, como un trabajo de lectura, copia, o fax (lectura solamente).

7.

Se pulsa para iniciar una operación.

8.

Se utiliza para realizar operaciones en la pantalla táctil, tales como introducir caracteres. Si pierde el lápiz editor, póngase en contacto con su distribuidor de Canon autorizado. No utilice un objeto con extremo puntiagudo en el panel de control, como un lápiz o un bolígrafo, en lugar el lápiz editor.

9.

Se ilumina cuando el equipo está encendido.

10.

Parpadea o se ilumina cuando hay algún error en el equipo. Cuando parpadee el indicador Error, siga las instrucciones que aparezcan en la pantalla táctil. Cuando el indicador Error permanezca iluminado en rojo, póngase en contacto con su distribuidor de Canon autorizado.

11.

Parpadea en color verde cuando el equipo está realizando operaciones, y queda iluminado fijo en color verde cuando hay datos de fax almacenados en memoria.

12.

Se pulsa para restaurar las opciones estándar del equipo.

13.

Se pulsa para iniciar o finalizar una sesión cuando se ha establecido un servicio de inicio de sesión como Gestión de ID de departamentos o SSO-H.

14.

Se pulsan para introducir valores numéricos.

15.

En ella aparece la pantalla de opciones de cada función. De forma predeterminada, aparecen ocho teclas de función.

16.

Se utiliza para ajustar la luminosidad de la pantalla táctil.

17.

Se pulsa para mostrar la pantalla para ajustar opciones, tales como el volumen de transmisión y el volumen de alarma de envío y recepción de fax.

18.

Se pulsa para comprobar el estado de los trabajos o para cancelar trabajos de impresión. Se pulsa también para comprobar el estado del equipo, como la cantidad de papel restante.

19.

Se pulsa para recuperar funciones favoritas guardadas en el menú rápido. Además, si está utilizando autenticación, podrá mostrarse el menú rápido establecido para cada usuario individual. (Consulte "Menú rápido".)

20.

Se pulsa para volver a la pantalla Menú principal para, por ejemplo, cambiar funciones.
