Unidad de Acabado Grapadora K1/Unidad de Acabado de Cuadernillos K1/Unidad Taladradora BG1/Unidad Taladradora BH1/Guillotina Interna para Folletos A1 (imageRUNNER ADVANCE C7280i)
La Unidad de Acabado Grapadora K1 y Unidad de Acabado de Cuadernillos K1 disponen de los siguientes modos de acabado: Clasificar, Agrupar, Desplazar, y Grapar.
La Unidad de Acabado de Cuadernillos K1 también dispone del modo Grapar cuadernillo.
Si la Unidad Taladradora BG1/Unidad Taladradora BH1 está instalada, también podrá utilizar el modo Taladrar.
La Guillotina Interna para Folletos A1 también dispone del modo Recortar.
 ATENCIÓN |
|
No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
 Al extraer el papel de la bandeja de la unidad de acabado, no ponga las manos en la bandeja de salida de la unidad de acabado. La bandeja se puede mover hacia arriba y se puede lesionar las manos.
Para evitar lesiones personales, no ponga la mano en la parte de la bandeja donde se efectúa el grapado (cerca de los rodillos) en la unidad de acabado.
 |
|
IMPORTANTE
|
|
No ponga nada más que el papel de impresión en las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
No ponga nada debajo de las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
 Si crea un cuadernillo grapado utilizando papel estucado u hojas insertadas para la portada, la imagen impresa en la página siguiente a la portada puede pegarse a la parte posterior de la portada, o la parte posterior de las hojas insertadas, dependiendo del tipo de papel estucado que esté utilizando.
Si crea un cuadernillo grapado o utiliza el modo Grapar (Esquina/Doble) utilizando papel estucado u hojas insertadas para la portada, los juegos de copias pueden ensuciar la superficie (franjas de tóner) de la portada dependiendo del tipo de papel estucado que esté utilizando.
Si crea un cuadernillo grapado utilizando papel estucado para la portada, alrededor del pliegue de la portada pueden aparecer rajas, dependiendo del tipo de papel estucado que esté utilizando.
Si utiliza el modo Grapar (Esquina/Doble) para grapar varios juegos de copias utilizando papel estucado para la portada, las grapas de los juegos de copias pueden ensuciar la portada de los juegos de copias que ya hayan salido, dependiendo del tipo de papel estucado que esté utilizando.
|
|
NOTA
|
|
El nombre de la unidad taladradora puede diferir de acuerdo con las regiones.
|
Unidades y sus funciones
Vista externa
 |
 |
|

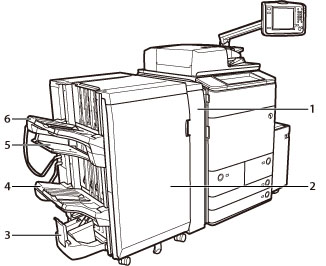

Unidad de Acabado de Cuadernillos K1 y Unidad de Alimentación Intermedia J1
|
Unidad de Acabado Grapadora K1
|
|
1.
|
Unidad de Alimentación Intermedia J1 (equipo estándar)
La Unidad de Alimentación Intermedia J1 es necesaria para instalar la Unidad de Acabado Grapadora K1 o Unidad de Acabado de Cuadernillos K1 en la unidad principal. Abra la Unidad de Alimentación Intermedia J1 para quitar el papel atascado. (Consulte "Unidad de Alimentación Intermedia J1".)
|
|
2.
|
Tapa frontal
Abra esta tapa en los casos siguientes:
Para sustituir el cartucho de grapas, quitar el papel atascado, o eliminar un atasco de grapas en la unidad grapadora y en la unidad grapadora de cuadernillo
Para tirar restos de grapas/restos de cizalla/restos de grapas
Para quitar papel atascado en la unidad de acabado
Para más información, consulte "Mantenimiento" y "Resolución de problemas".
|
|
3.
|
Bandeja de cuadernillos (Unidad de Acabado de Cuadernillos K1)
Las impresiones con grapado de cuadernillo o pliegue de cuadernillo se depositan en esta bandeja.
|
|
4.
|
Bandeja de salida C
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
|
|
5.
|
Bandeja de salida B
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
|
|
6.
|
Bandeja de salida A
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
|
Vista interna
|
1.
|
Bandeja de restos de taladrado (Unidad Taladradora BG1/Unidad Taladradora BH1)
Saque la bandeja de restos de taladrado para extraer quitar restos de taladrado. (Consulte "Eliminar los restos de taladrado (Unidad Taladradora BG1/Unidad Taladradora BH1)".)
|
|
2.
|
Bandeja de restos de grapas
Saque la bandeja de restos de grapas para tirar los restos de grapas. (Consulte "Eliminar los restos de grapas (Unidad de Acabado Grapadora K1/Unidad de Acabado de Cuadernillos K1)".)
|
|
3.
|
Bandeja de restos de cizalla (Guillotina Interna para Folletos A1)
Saque la bandeja de restos de cizalla para tirar los restos de cizalla. (Consulte "Eliminar los restos de cizalla (Guillotina Interna para Folletos A1)".)
|
Modos de acabado
La Unidad de Acabado Grapadora K1 y Unidad de Acabado de Cuadernillos K1 disponen de los siguientes modos de acabado:
Modo Clasificar
Las impresiones se clasifican automáticamente en juegos dispuestos por orden de páginas.
Modo Agrupar
Todas las impresiones de la misma página del original se agrupan en juegos.
Modo Desplazar
La salida de impresión se desplaza alternativamente hacia adelante y atrás de la bandeja.
El papel sale con orientación vertical u horizontal, dependiendo de la orientación de sus originales. Por ejemplo, para originales A4R, el papel sale en dirección horizontal. Para originales A4, el papel sale en dirección vertical.
El papel sale con orientación vertical u horizontal, dependiendo de la orientación de sus originales. Por ejemplo, para originales A4R, el papel sale en dirección horizontal. Para originales A4, el papel sale en dirección vertical.
Modo Grapar
Las impresiones se clasifican automáticamente en juegos dispuestos según el orden de las páginas y se grapan. Las impresiones se grapan en las siguientes posiciones:
Si el original se pone en el cristal de copia:
|
Área de grapado en esquina
|
Área de grapado doble
|
|
 |
|
 |
|
*1 Superior izquierda
*2 Superior derecha
*3 Inferior derecha
*4 Inferior izquierda
|
*5 Lado izquierdo
*6 Lado derecho
|
Si los originales se ponen en el alimentador:
|
Área de grapado en esquina
|
Área de grapado doble
|
|
 |
|
 |
|
*1 Superior derecha
*2 Superior izquierda *3 Inferior izquierda *4 Inferior derecha |
*5 Lado izquierdo
*6 Lado derecho |
Modo Grapar cuadernillo
Permite hacer cuadernillos con las impresiones, compuestos por páginas plegadas y grapadas por el centro.
Modo Taladrar
En las hojas impresas se taladran dos o cuatro taladros (dependiendo del tamaño del papel).
Las áreas de taladrado se muestran en la siguiente ilustración.
|
Cristal de copia
|
Alimentador
|
 |
 |
|
* Área de taladrado
|
La distancia entre los taladros es la que se muestra en la ilustración.
Unidad Taladradora BG1
 |
 |
|
2 Taladros
|
4 Taladros
|
|
* 80 mm
|
Unidad Taladradora BH1
 |
|
4 Taladros
|
|
*1 21 mm
*2 70 mm
|
Modo Pliegue cuadernillo
El equipo pliega papel a la mitad de su tamaño.
Modo Recortar
El modo Recortar le permite recortar los bordes de las hojas impresas.
|
IMPORTANTE
|
|
Los modos Grapar cuadernillo y Cuadernillo no pueden establecerse para papel de menos de 60 g/m2. No seleccione los modos de acabado.
Es posible grapar los siguientes tamaños de papel: A3, A4, A4R
No es posible grapar papel vegetal, transparencias, etiquetas, ni sobres.
Los tamaños de papel siguientes pueden graparse en cuadernillo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, tamaño personalizado (210 mm x 279,3 mm a 297 mm x 487,7 mm), o tamaño personalizado (297,1 mm x 279,3 mm a 330,2 mm x 487,7 mm)
No puede grapar en cuadernillo papel vegetal, transparencias, papel pretaladrado, papel de separadores 1, papel de separadores 2, etiquetas, ni sobres.
Es posible taladrar los siguientes tamaños de papel:
Cuando la Unidad Taladradora BG1 está instalada
Dos taladros: A3, A4, A4R Cuatro taladros: A3, A4 Cuando la Unidad Taladradora BH1 está instalada
A3, A4, A4R No puede taladrar papel grueso 4, estucado a 1 cara 4, estucado a 2 caras 4, gofrado 4, papel vegetal, transparencias, papel pretaladrado, etiquetas, ni sobres.
Los tamaños de papel siguientes pueden plegarse en cuadernillo: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, tamaño personalizado (210 mm x 279,3 mm a 297 mm x 487,7 mm), o tamaño personalizado (297,1 mm x 279,3 mm a 330,2 mm x 487,7 mm)
No puede plegar en cuadernillo papel vegetal, transparencias, papel pretaladrado, papel de separadores 1, papel de separadores 2, etiquetas, ni sobres.
Los tamaños de papel siguientes pueden recortarse: 330 mm x 483 mm, 305 mm x 457 mm, 320 mm x 450 mm (SRA3), A3, A4R, o tamaño personalizado (210 mm x 279,3 mm a 330,2 mm x 487,7 mm).
No puede recortar papel grueso (210 a 300 g/m2), papel estucado (210 a 300 g/m2), papel gofrado, papel vegetal, transparencias, papel pretaladrado, papel de separadores 1, papel de separadores 2, etiquetas, sobres, ni pila de papel no grapado.
|
|
NOTA
|
||||||||||
|
Para conocer las instrucciones acerca del mantenimiento general de la unidad de acabado, por ejemplo, la sustitución de grapas, consulte "Mantenimiento". Para información acerca de la eliminación de atascos de papel o de grapas, consulte "Resolución de problemas".
Si se ha establecido el modo Clasificar o Agrupar, las bandejas de salida bajan a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que una bandeja de salida haya llegado a su límite de apilamiento, las siguientes impresiones se depositan automáticamente en la siguiente bandeja disponible. Si todas las bandejas disponibles han llegado a su límite de apilamiento, la impresión se detiene. Retire todo el papel de impresión de las bandejas. Las bandejas suben y se reanuda la impresión.
Si pulsa [Desplazar] cuando está establecido el modo Clasificar o Agrupar, cada juego de impresiones se desplaza unos 30 mm alternativamente hacia delante y hacia atrás antes de depositarse en la bandeja de salida.
Si se ha establecido el modo Grapar, la bandeja de salida baja a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que la bandeja de salida haya llegado a su límite de apilamiento, o después de 100 juegos de impresiones o haya salido la altura predefinida, la impresión y el grapado se detienen. Cuando se retiran todas las impresiones grapadas de la bandeja de salida, se reanudan la impresión y el grapado.
Cuando utilice el modo Grapar, no retire la pila de papel de la bandeja de salida durante el trabajo. Retire la pila de papel cuando el trabajo haya terminado.
El Grapas N1 es un equipo estándar para la Unidad de Acabado Grapadora K1.
La Grapas N1 y Grapas P1 son equipos estándar para la Unidad de Acabado de Cuadernillos K1.
Si desea utilizar el modo Grapar con más de 50 hojas (80 g/m2) de papel A3, A4R, o 100 hojas (80 g/m2) de papel A4, las copias/impresiones solamente se desplazarán pero no se graparán. Además, cuando se seleccione papel estucado o grueso, no se podrá utilizar el modo Grapar aunque el número de hojas, incluyendo inserciones de hojas o separadores de trabajos, sea inferior al límite establecido de una unidad de acabado.
Si el equipo se detiene durante el proceso de grapado y aparece el mensaje <Cargue grapas en la unidad grapadora.>, quedan muy pocas grapas y es necesario sustituir la caja de grapas. Para continuar, sustituya la caja de grapas. (Consulte "Mantenimiento".)
El modo Grapar cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos K1.
El número máximo de hojas que se pueden grapar en cuadernillo difiere dependiendo del gramaje y el tipo de papel (incluyendo una hoja de portada (máximo de 300 g/m2)).
La precisión de los pliegues que se crean en el modo Grapar cuadernillo varía según el tipo de papel y el número de hojas.
Para información sobre el número máximo de hojas que puede plegarse en Z y graparse cuando está instalada la Unidad Plegadora de Papel G1, consulte "Modo Grapar con modo Pliegue Z".
El modo Taladrar sólo está disponible si está instalada la Unidad Taladradora BG1/Unidad Taladradora BH1.
El modo Pliegue cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos K1.
El papel se pliega en cuadernillo con un máximo de 5 hojas (80 g/m2) y, después, se deposita.
El modo Recortar sólo está disponible si la Guillotina Interna para Folletos A1 está instalada en la Unidad de Acabado de Cuadernillos K1.
Se puede recortar un máximo de 20 hojas de papel (80 g/m2) (incluyendo una hoja de portada (300 g/m2)).
|
Tamaños de papel que pueden salir
A continuación se indican los tamaños de papel que se pueden depositar en las bandejas de salida de la Unidad de Acabado Grapadora K1/Unidad de Acabado de Cuadernillos K1. No obstante, y según las funciones establecidas, es posible que no se puedan depositar ciertos tamaños de papel.
: Disponible-: No disponible
|
Tamaño de papel
|
Bandeja A
|
Bandeja B
|
Bandeja C
|
Bandeja de cuadernillos
|
|
|
330 mm × 483 mm
|
|
|
|
|
|
|
305 mm x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
Tamaño personalizado (100 mm x 148 mm a 330,2 mm x 487,7 mm)
|
|
|
|
* |
|
|
Sobres
|
No.10(COM10)
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2 (colocado horizontalmente/colocado verticalmente)
|
|
|
|
-
|
|
|
Tamaño personalizado (139,7 mm x 182 mm a 330,2 mm x 487,7 mm)
|
|
|
|
-
|
|
*Los tamaños de papel personalizados solamente puede salir si están entre 210 mm x 279,3 mm a 297 mm x 487,7 mm, o 297,1 mm x 279,3 mm a 330,2 mm x 487,7 mm.
|
NOTA
|
|
La bandeja de cuadernillos sólo podrá utilizarse cuando esté instalada la Unidad de Acabado de Cuadernillos K1.
|
