각 부분 명칭 및 기능
이 절은 기기의 모든 부분의 명칭 및 기능에 대해 설명합니다.
선택 품목 제품, 명칭 및 기능에 대한 자세한 내용은 "선택 품목 제품(imageRUNNER ADVANCE C9280 PRO)" 또는 "선택 품목 제품(imageRUNNER ADVANCE C7270/C7260)"을 참고하십시오.
외부도
imageRUNNER ADVANCE C9280 PRO의 경우
양면 컬러 이미지 리더-F1 및 복사 트레이-P1이 장착된 경우:
imageRUNNER ADVANCE C7270/C7260의 경우
양면 컬러 이미지 리더-F1 및 복사 트레이-P1이 장착된 경우:
|
1.
|
USB 포트(1)
USB 장치를 연결하려면 USB 포트를 사용합니다.
|
|
2.
|
조작 패널
기기 조작에 필요한 키, 터치 패널 화면 및 표시등이 있습니다. (See "조작 패널 명칭 및 기능.")
|
|
3.
|
주전원 스위치
"I" 쪽으로 눌러 전원 스위치를 켭니다. (See "조작 패널 명칭 및 기능.")
|
|
4.
|
보안 키(선택 품목 제품)
기기 사용을 관리하고 무단 복사를 방지합니다.
|
|
5.
|
수동 급지대
용지를 수동으로 급지하거나 봉투 같은 비정형 용지를 보급할 때 수동 급지대를 사용합니다. (See "수동 급지대에 용지 넣기.")
|
|
6.
|
본체의 하단 오른쪽 커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
7.
|
본체의 상단 오른쪽 커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
8.
|
용지 카세트 3, 4
용지(80 g/m2)를 550매까지 넣을 수 있습니다.
|
|
9.
|
용지 카세트 1, 2(오른쪽/왼쪽)
용지(80 g/m2)를 1100매까지 넣을 수 있습니다.
|
|
10.
|
LAN 포트
기기를 네트워크에 연결할 때 LAN 케이블을 사용합니다.
|
|
11.
|
USB 포트(2)
외장 하드디스크나 기타 장치를 기기에 연결할 때 USB 포트를 사용합니다.
|
|
12.
|
USB 커넥터
기기를 컴퓨터에 연결할 때 USB 케이블을 사용합니다.
|
|
13.
|
왼쪽 커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
14.
|
차단기
과전류나 누출 전류를 감지합니다.
|
|
15.
|
테스트 버튼
회로 차단기를 시험하려면 이 버튼을 누릅니다.
|
|
16.
|
회선 4
Super G3 3/4라인 팩스 보드를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
17.
|
회선 3
Super G3 3/4라인 팩스 보드를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
18.
|
회선 2
Super G3 2라인 팩스 보드를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
19.
|
회선 1
팩스 회선을 기기에 연결할 때는 이 포트를 사용합니다.
|
|
참고
|
|
Super G3 3/4라인 팩스 보드 및 Super G3 2라인 팩스 보드는 선택 품목 제품입니다. 자세한 내용은 "시스템 구성(imageRUNNER ADVANCE C9280 PRO)" 또는 "시스템 구성(imageRUNNER ADVANCE C7270/C7260)"을 참고하십시오.
팩스 기능을 사용하는 데 필요한 선택 품목 제품에 대한 자세한 내용은 "각 기능에 필요한 선택 품목 제품(imageRUNNER ADVANCE C9280 PRO)" 또는 "각 기능에 필요한 선택 품목 제품(imageRUNNER ADVANCE C7270/C7260)"을 참고하십시오.
|

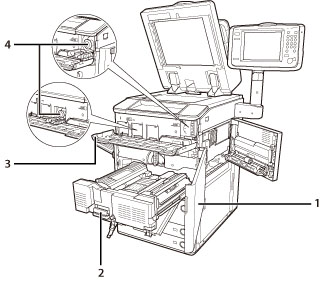

내부도
양면 컬러 이미지 리더-F1 및 복사 트레이-P1이 imageRUNNER ADVANCE C9280 PRO에 장착됩니다.
|
1.
|
앞커버
이동 정착기 내부에 걸린 용지를 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
2.
|
이동 정착기
이동 정착기를 앞으로 당겨서 걸린 용지를 제거합니다. (See "용지 걸림 제거.")
|
|
3.
|
토너 교체 커버
토너 카트리지를 교체할 때 이 커버를 엽니다.
|
|
4.
|
토너 카트리지
토너를 다 쓰면 토너 카트리지를 꺼내어 새 토너로 교체합니다.
|
조작 패널 명칭 및 기능
수직 조작 패널
|
1.
|
처리중/데이터 표시등
기기가 작동 중인 경우에는 녹색으로 깜빡이고 팩스 데이터가 메모리에 저장된 경우에는 녹색으로 켜진 채 있습니다.
|
|
2.
|
에러 표시등
기기에 에러가 발생하면 점등됩니다. 에러 표시등에 불이 들어오면 터치 패널 화면에 나타나는 지침을 따릅니다. 에러 표시등이 계속 적색으로 켜져 있으면 가까운 캐논 공식 대리점에 문의하십시오.
|
|
3.
|
설정/등록 키
설정/등록을 지정할 때 누릅니다.
|
|
4.
|
절전 키
슬립 모드를 설정하거나 취소하려면 누릅니다. 기기가 슬립 모드로 전환되면 점등됩니다. 자동 슬립 모드에 대한 자세한 내용은 "주전원 및 절전 키."를 참고하십시오.
|
|
5.
|
카운터확인 키
복사 및 인쇄의 총 카운트를 터치 패널 화면에 표시할 때 누릅니다.
|
|
6.
|
숫자 키
숫자 값을 입력할 때 누릅니다.
|
|
7.
|
Clear 키
입력한 값 또는 문자를 삭제할 때 누릅니다.
|
|
8.
|
주전원 표시등
주전원을 켜면 점등됩니다.
|
|
9.
|
편집 펜
터치 패널 화면에서 문자를 입력하는 경우에 사용합니다. 편집 펜을 분실한 경우, 가까운 캐논 공식 대리점에 문의하십시오. 편집 펜 대신에 연필이나 볼펜 등과 같이 끝이 뾰족한 물체를 조작 패널에 사용하지 마십시오.
|
|
10.
|
중지 키
스캔, 복사 또는 팩스(스캔 전용) 작업과 같이 진행 중인 작업을 중지하려면 누릅니다.
|
|
11.
|
시작 키
작업을 시작할 때 누릅니다.
|
|
12.
|
Reset 키
기기의 표준 설정으로 복원할 때 누릅니다.
|
|
13.
|
ID(Log In/Out) 키
부문 ID 관리 또는 SSO-H와 같은 로그인 서비스를 설정한 경우 로그인/로그아웃하려면 누릅니다.
|
|
14.
|
터치 패널 화면
각 기능에 대한 설정 화면이 이 화면에 표시됩니다. 기본으로 기능 키 8개가 나타납니다.
|
|
15.
|
밝기 조정 다이얼
터치 패널 화면의 밝기를 조정합니다.
|
|
16.
|
음량 설정 키
전송 음량 및 팩스 송/수신 알람 음량과 같은 설정을 조정하기 위한 화면을 나타내려면 누릅니다.
|
|
17.
|
상황확인/중지 키
작업 상태를 확인하거나 인쇄 작업을 취소할 때 누릅니다. 또한 남아 있는 용지 양과 같은 기기의 상태를 확인하려면 누릅니다.
|
|
18.
|
사용자메뉴 키
퀵 메뉴에 저장된 즐겨찾기 기능을 검색할 때 누릅니다. 또한 인증을 사용하는 경우 각 사용자 별로 설정된 퀵 메뉴가 나타낼 수 있습니다. (See "퀵 메뉴.")
|
|
19.
|
메인메뉴 키
기능을 전환하는 경우와 같이 메인 메뉴 화면으로 돌아가려면 누릅니다.
|
조작 패널(평면)
|
1.
|
절전 키
슬립 모드를 설정하거나 취소하려면 누릅니다. 기기가 슬립 모드로 전환되면 점등됩니다. 자동 슬립 모드에 대한 자세한 내용은 "주전원 및 절전 키."를 참고하십시오.
|
|
2.
|
USB 포트
USB 장치를 연결하려면 USB 포트를 사용합니다.
|
|
3.
|
설정/등록 키
설정/등록을 지정할 때 누릅니다.
|
|
4.
|
카운터확인 키
복사 및 인쇄의 총 카운트를 터치 패널 화면에 나타낼 때 누릅니다.
|
|
5.
|
Clear 키
입력한 값 또는 문자를 삭제할 때 누릅니다.
|
|
6.
|
중지 키
스캔, 복사 또는 팩스(스캔 전용) 작업과 같이 진행 중인 작업을 중지하려면 누릅니다.
|
|
7.
|
시작 키
작업을 시작할 때 누릅니다.
|
|
8.
|
편집 펜
터치 패널 화면에서 문자를 입력하는 경우에 사용합니다. 편집 펜을 분실한 경우, 가까운 캐논 공식 대리점에 문의하십시오. 편집 펜 대신에 연필이나 볼펜 등과 같이 끝이 뾰족한 물체를 조작 패널에 사용하지 마십시오.
|
|
9.
|
주전원 표시등
주전원을 켜면 점등됩니다.
|
|
10.
|
에러 표시등
기기에 에러가 발생하면 점등됩니다. 에러 표시등에 불이 들어오면 터치 패널 화면에 나타나는 지침을 따릅니다. 에러 표시등이 계속 적색으로 켜져 있으면 가까운 캐논 공식 대리점에 문의하십시오.
|
|
11.
|
처리중/데이터 표시등
기기가 작동 중인 경우에는 녹색으로 깜빡이고 팩스 데이터가 메모리에 저장된 경우에는 녹색으로 켜진 채 있습니다.
|
|
12.
|
Reset 키
기기의 표준 설정으로 복원할 때 누릅니다.
|
|
13.
|
ID(Log In/Out) 키
부문 ID 관리 또는 SSO-H와 같은 로그인 서비스를 설정한 경우 로그인/로그아웃하려면 누릅니다.
|
|
14.
|
숫자 키
숫자 값을 입력할 때 누릅니다.
|
|
15.
|
터치 패널 화면
각 기능에 대한 설정 화면이 이 화면에 표시됩니다. 기본으로 8개 기능 키가 표시됩니다.
|
|
16.
|
밝기 조정 다이얼
터치 패널 화면의 밝기를 조정합니다.
|
|
17.
|
음량 설정 키
전송 음량 및 팩스 송/수신 알람 음량과 같은 설정을 조정하기 위한 화면을 표시하려면 누릅니다.
|
|
18.
|
상황확인/중지 키
작업 상태를 확인하거나 인쇄 작업을 취소할 때 누릅니다. 또한 남아 있는 용지 양과 같은 기기의 상태를 확인하려면 누릅니다.
|
|
19.
|
사용자메뉴 키
퀵 메뉴에 저장된 즐겨찾기 기능을 검색할 때 누릅니다. 또한 인증을 사용하는 경우 각 사용자 별로 설정된 퀵 메뉴가 표시될 수 있습니다. (See "퀵 메뉴.")
|
|
20.
|
메인메뉴 키
기능을 전환하는 경우와 같이 메인 메뉴 화면으로 돌아가려면 누릅니다.
|
|
참고
|
|
기기에 장착할 수 있는 선택 품목 제품에 대한 자세한 내용은 "선택 품목 제품(imageRUNNER ADVANCE C9280 PRO)" 또는 "선택 품목 제품(imageRUNNER ADVANCE C7270/C7260)"을 참고하십시오.
|
