Paper Folding Unit-G1
Paper Folding Unit-G1을 피니셔에 장착하는 경우, 용지를 다섯 가지 방법(Z접기, 절반접기, C접기, 아코디언 Z접기, 이중병렬 접기)으로 접을 수 있습니다.
각 부분 명칭 및 기능
|
1.
|
앞커버
이 커버를 열고 걸린 용지를 제거합니다. (See "Paper Folding Unit-G1 (선택 품목 제품).")
|
|
2.
|
접기 유니트
이 커버를 열고 걸린 용지를 제거합니다. (See "Paper Folding Unit-G1 (선택 품목 제품).")
|
|
3.
|
배출 슬롯
접힌 용지가 이 트레이로 출력됩니다.
|
접기 모드

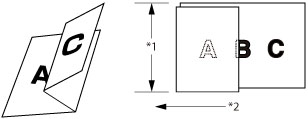

Z접기 모드
Paper Folding Unit-G1은 A3, B4 또는 A4R 용지를 각각 A4, B5 또는 A5 크기로 접습니다. 크기가 다른 원고를 여러 번 복사해야할 때 Z접기 모드를 사용하면 앞 가장자리의 길이는 같지만 폭이 다른 용지를 간편하게 다룰 수 있습니다.
Z접기로 접은 용지는 피니셔에 지정된 트레이로 출력됩니다.
*1 앞 가장자리 길이
*2 급지 방향
|
중요
|
|||||||||
|
A4R을 Z접기한 경우, 자동 회전 설정은 원고 방향에 따라 달라집니다.
*1 자동 회전을 '해제'로 설정하면 이미지 일부가 잘릴 수 있습니다.
*2 자동 회전을 '설정'으로 지정하면 A4R이 자동으로 선택됩니다. 작업 결합을 설정하면 A4R이 자동으로 선택되지 않습니다.
A3 용지와 A4 용지를 함께 적재하면 A3 용지만 Z접기됩니다. 원고를 A4 방향으로 설정하고 자동 회전 설정을 '설정'으로 지정하여도 [원고혼재]를 설정하면 A4R 용지가 선택되지 않습니다.
|
|
참고
|
|
Z접기 영역은 다음 그림과 같습니다.
원고대  피더  Z접기된 용지가 출력물에 포함되어 있는 경우, 출력 시 정렬되지 않을 수 있습니다.
|

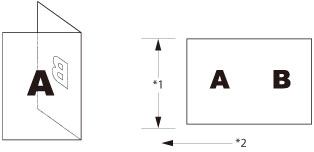

절반접기 모드
각각의 A4R 용지를 절반접기합니다.
절반접기로 접은 용지는 피니셔에 지정된 트레이로 출력됩니다.
*1 앞 가장자리 길이
*2 급지 방향
|
참고
|
|
절반접기 영역은 다음 그림과 같습니다.
원고대
 피더
 |

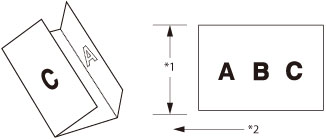

C접기 모드
A4R은 봉투에 삽입하는 데에 보다 편리한 크기로 만들기 위해 C접기로 인쇄됩니다.
C접기로 접은 용지는 Paper Folding Unit-G1의 배출 슬롯으로 출력됩니다.
*1 앞 가장자리 길이
*2 급지 방향
|
참고
|
|
C접기 영역은 다음 그림과 같습니다.
원고대
 피더
 |

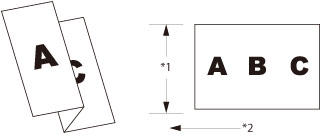

아코디언 Z접기 모드
각각의 A4R 용지를 아코디언 Z접기로 접습니다.
아코디언 Z접기로 접은 용지는 Paper Folding Unit-G1의 배출 슬롯으로 출력됩니다.
*1 앞 가장자리 길이
*2 급지 방향
|
참고
|
|
아코디언 Z접기 영역은 다음 그림과 같습니다.
원고대
 피더
 |

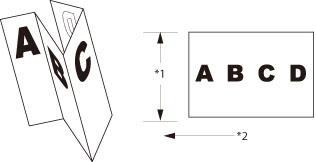

이중병렬 접기 모드
각각의 A4R 용지를 이중병렬 접기로 접습니다.
이중병렬 접기로 접은 용지는 Paper Folding Unit-G1의 배출 슬롯으로 출력됩니다.
*1 앞 가장자리 길이
*2 급지 방향
|
참고
|
|
이중병렬 접기 영역은 다음 그림과 같습니다.
원고대
 피더
 |
용지는 접기 모드에 따라 다음 배출 슬롯으로 출력됩니다.
Z접기 모드/절반접기 모드: 피니셔
C접기 모드/아코디언 Z접기 모드/이중병렬 접기 모드: Paper Folding Unit-G1
Z접기 모드의 스테이플 모드
Paper Folding Unit-G1을 장착한 경우, Z접기 및 스테이플할 수 있는 용지 크기, 최대 용지 매수 및 용지 무게는 다음과 같습니다:
A3, B4:10매(60 g/m2 ~ 105 g/m2)
Paper Folding Unit-G1을 장착하고 크기가 다른 용지를 사용하는 경우, Z접기 및 스테이플할 수 있는 최대 용지 매수는 다음 공식으로 계산됩니다.
X + 2Y + 10Z ≤ 100
X = Z접기하지 않은 A4 또는 B5 용지 매수
Y = Z접기하지 않은 A3 또는 B4 용지 매수
Z = Z접기한 용지 매수
예:
A4 용지 50매 + A3 용지 5매(A3 용지 중 1매는 Z접기함)
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
50 + (2 x 4) + (10 x 1)
= 50 + 8 + 10
= 68
→68 ≤100
이 경우, 용지를 스테이플할 수 있습니다.
A4 용지 50매 + A3 용지 7매(모든 A3 용지는 Z접기함)
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
50 + (2 x 0) + (10 x 7)
= 50 + 0 + 70
= 120
→120 ≥ 100
이 경우, 출력된 용지는 스테이플되지 않습니다.
