ページフォーマット
N201エミュレーションモードには、PC-PR201／80Aプリンターでの印刷を想定した様々なアプリケーションソフトウェアおよび印字データに対応するために、7種類のページフォーマットが用意されています。
ホストコンピュータ側で印字開始を指示する前に、想定されている用紙の種類（カット紙／連続用紙／用紙サイズ）や用紙の方向（縦置き／横置き）に合わせて、最適なページフォーマットを選んでおきます。
 |
ページフォーマット名の右下にある名称（Fmode 1, 2, 3, 4, 6, 7, 8）は、各ページフォーマットに対応するモードNo.です。以後、本カテゴリの操作説明および制御命令の説明では、おもにこのモードNo.を使用しています。
|

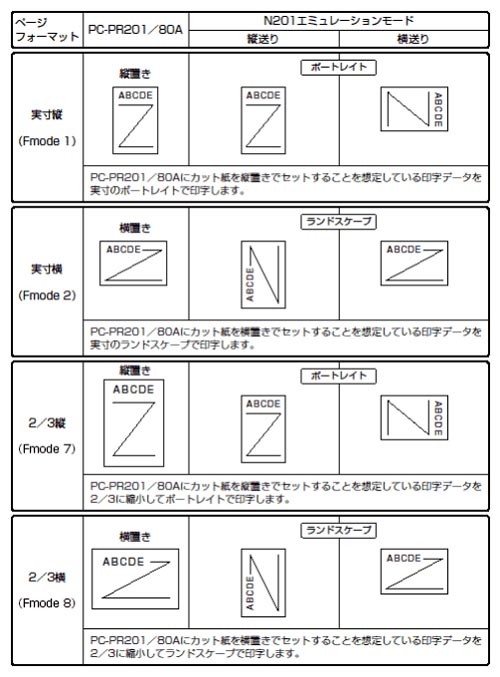

カット紙のページフォーマット
|
|
カット紙に対応したページフォーマットは、左端印字モードの印字動作と中央印字モードの印字動作をエミュレーションします。
左端印字モードで印字する場合は、第1文字目が有効印字領域の左上端とほぼ同じ位置に印字されます。
中央印字モードで印字する場合は、ページフォーマットによっては印字領域の左右に若干余白が空きます。
|
|
タッチパネルで設定されている用紙サイズにしたがってレイアウト・印字されます。
|
|
|
1ページに印字できる行数は、メニューの「行数」および「単票用紙長機能」によって決まります。
|
連続用紙のページフォーマット
連続用紙に対応するページフォーマットは、左端印字モードの印字動作をエミュレーションします。印字データは縮小して印字されます。
1ページに印字できる行数（改ページの位置）は、メニューの「行数」によって決まります。
用紙の余白を有効に活用するワイド領域モードが使用できます。
ページフォーマットの種類
本エミュレーションモードの7種類のページフォーマットについて説明します。それぞれのページフォーマットでは、PC-PR201／80Aプリンターと同等の印字結果を得られるように、印字データの縮小方法や、印字領域などが決められています。
なお、用紙の上下、左右5 mmの範囲には印字できません。この余白を除いた印字可能な範囲を「有効印字領域」といいます。各ページフォーマットでは、この有効印字領域内に、PC-PR201／80A用に作成された印字データが収まるように、それぞれ印字領域が定められています。（設定によって、実際の印字領域は有効印字領域内で変更可能です）
 |
ページフォーマットはメニューの「ページフォーマット」で設定します。
|
1ページの文字数と行数
それぞれのページフォーマットで1ページに印字できる文字数（10cpiのとき）と行数（6 lpiのとき）を用紙サイズごとに示します。
|
ページフォーマット
|
A3
|
B4
|
A4
|
B5
|
A5
|
はがき
|
||
|
実寸縦(Fmode 1)
|
文字数
|
112
|
97
|
78
|
67
|
54
|
35
|
|
|
行数
|
96
|
83
|
67
|
57
|
45
|
31
|
||
|
実寸横(Fmode 2)
|
文字数
|
136
|
136
|
112
|
97
|
78
|
54
|
|
|
行数
|
67
|
57
|
46
|
39
|
32
|
20
|
||
|
10インチ→A4縦(Fmode 3)
|
文字数
|
98
|
90
|
80
|
×
|
×
|
×
|
|
|
行数
|
66
|
66
|
66
|
×
|
×
|
×
|
||
|
15インチ→A4縦(Fmode 4)
|
文字数
|
136
|
136
|
136
|
×
|
×
|
×
|
|
|
行数
|
66
|
66
|
66
|
×
|
×
|
×
|
||
|
15インチ→B4縦(Fmode 6)
|
文字数
|
136
|
136
|
×
|
×
|
×
|
×
|
|
|
行数
|
66
|
66
|
×
|
×
|
×
|
×
|
||
|
2／3縦(Fmode 7)
|
中央印字モード
|
文字数
|
136
|
136
|
118
|
100
|
81
|
52
|
|
行数
|
144
|
124
|
100
|
86
|
68
|
47
|
||
|
左端印字モード
|
文字数
|
169
|
145
|
118
|
101
|
81
|
53
|
|
|
行数
|
144
|
124
|
100
|
86
|
68
|
47
|
||
|
2／3横(Fmode 8)
|
中央印字モード
|
文字数
|
136
|
136
|
136
|
136
|
118
|
80
|
|
行数
|
100
|
86
|
69
|
59
|
48
|
30
|
||
|
左端印字モード
|
文字数
|
242
|
209
|
169
|
145
|
118
|
81
|
|
|
行数
|
100
|
86
|
69
|
59
|
48
|
30
|
||
 |
「×」印になっているページフォーマットと用紙サイズの組み合わせでは、印字不可能または印字データが欠落する場合があります。
|
|
上表の文字数／行数は、上余白、用紙位置微調整、右マージン既定値が初期状態の場合です。
|
|
|
「cpi」は、文字ピッチを表す単位です。1インチあたりの文字数で表します。
10cpiは1インチの幅にANK文字（1バイトコード文字）が10文字印字できることを意味します。
「lpi」は、行ピッチを表す単位です。1インチあたりの行数で表します。
6 lpiは1インチの高さに6行印字できることを意味します。
|
