Chargement d'enveloppes avec le Module enveloppes-D1 (en option)
Cette section explique la procédure de chargement du Module enveloppes-D1.
|
IMPORTANT
|
|
Le Module enveloppes-D1 ne peut être installé que sur la Cassette 2.
|
Utilisation du Module enveloppes-D1
Les types d'enveloppe suivants peuvent être chargés dans le Module enveloppes-D1 : N° 10 (COM10), Monarch, DL et ISO-C5.
Par défaut, les paramètres de la machine et le guide sont réglés sur N° 10 (COM10).
|
IMPORTANT
|
|
Lors de l'installation du Module enveloppes-D1 sur la cassette, ne pas forcer le guide avant de la cassette dans la mauvaise direction. Cela aurait pour effet de désolidariser le Module enveloppes-D1 de la cassette.
Ne pas imprimer sur les deux faces d'une enveloppe. Cela pourrait provoquer des bourrages ou salir les impressions ou l'intérieur de la machine.
Ne pas charger d'enveloppes présentant les caractéristiques suivantes dans le module. Cela pourrait provoquer des bourrages ou salir les impressions ou l'intérieur de la machine.
Enveloppes bouclées, froissées ou pliées
Enveloppes très épaisses ou très fines
Enveloppes humides ou mouillées
Enveloppes déchirées
Enveloppes de forme irrégulière
Enveloppes à œillet ou à fenêtre
Enveloppes ayant déjà été cachetées
Enveloppes trouées ou perforées
Enveloppes recouvertes d'un film spécial
Enveloppes de papier couleur ayant subi un traitement de surface
Enveloppes autocollantes ou comportant de l'encre, de la colle ou toute autre substance pouvant fondre, brûler, se vaporiser ou émettre une odeur du fait de la température élevée de l'ensemble de fixation (environ 200 °C). Selon les matériaux utilisés pour la partie adhésive, la chaleur dégagée par l'unité de fixation peut faire fondre la colle et ainsi sceller les enveloppes.
Si le Réceptacle-J1 et le Module de finition interne-F1 en option sont installés, les enveloppes sont déposées dans un réceptacle autre que le Réceptacle-J1, même si celui-ci est sélectionné comme réceptacle de sortie.
Si le Réceptacle-J1 et le Bac Séparateur interne-F1 en option sont installés, les enveloppes sont déposées dans un réceptacle autre que le Réceptacle-J1, même si celui-ci est sélectionné comme réceptacle de sortie.
En cas d'impression sur des enveloppes, vider le réceptacle de sortie lorsque celui-ci contient plus de 10 enveloppes.
Les enveloppes doivent être stockées à l'abri de la chaleur et de l'humidité.
En cas d'écart de température entre le lieu de stockage des enveloppes et leur lieu d'utilisation, laisser les enveloppes reposer à température ambiante dans ce dernier avant de les utiliser.
La molette de réglage du format, le sélecteur de format et le réglage [Mémoriser cass. enveloppes] (Réglages/Enregistrement > Préférences) doivent refléter le format des enveloppes chargées dans la machine. Si cette consigne n'est pas respectée, il se peut que des bourrages surviennent, que les impressions ressortent sales ou que l'intérieur de la machine s'encrasse.
Pour régler les guides de largeur afin de charger des enveloppes ISO-C5, contacter un revendeur Canon agréé local.
|
|
REMARQUE
|
|
Pour plus d'informations sur les types d'enveloppe admis dans le Module enveloppes-D1, voir "Types de papier disponibles".
Les dimensions des enveloppes sont les suivantes :
N° 10 (COM10) : 104,7 mm x 241,3 mm
Monarch : 98,4 mm x 190,5 mm
DL : 110 mm x 220 mm
ISO-C5 : 162 mm x 229 mm
|
Préparation des enveloppes
Cette section explique comment préparer les enveloppes avant de les charger dans la cassette.
|
IMPORTANT
|
|
Si l'on omet d'aligner les enveloppes avant de les charger, elles risquent d'être mal entraînées ou de provoquer un bourrage. Veiller à aplanir les enveloppes avant de les charger.
|
1.

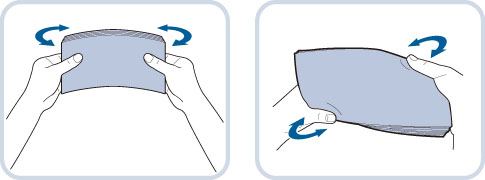

Prendre cinq enveloppes, les placer comme indiqué, puis les empiler.
Recommencer cette opération cinq fois, pour chaque jeu de cinq enveloppes.
2.

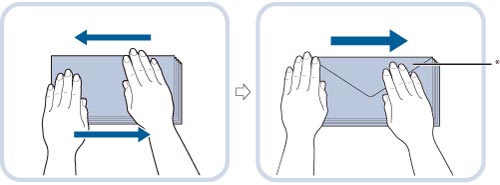

Placer les enveloppes sur une surface propre et lisse et appuyer manuellement sur les enveloppes dans le sens des flèches pour les aplanir.
Recommencer cette opération cinq fois, pour chaque jeu de cinq enveloppes.
3.
Appuyer fermement sur les quatre coins des enveloppes afin que les enveloppes et les parties autocollantes ou encollées restent bien à plat.
 |
|
|
* Rabat
|
4.
Appliquer une pression sur les enveloppes dans le sens des flèches.
|
IMPORTANT
|
|
Prendre soin d'aplanir les enveloppes dans la direction du chargement.
|
|
IMPORTANT
|
|
Si l'on utilise des enveloppes à rabat préencollé, la chaleur et la pression imprimées par l'ensemble de fixation peuvent faire fondre la colle.
Ne pas imprimer sur le verso des enveloppes (partie avec le rabat).
Si les enveloppes sont gonflées d'air, les aplanir manuellement avant de les charger dans le Module enveloppes-D1.
|
Chargement des enveloppes
Cette section explique comment charger des enveloppes dans la Cassette 2.
1.
Ouvrir la cassette.
 |
1. Appuyer sur le bouton de la Cassette 2, puis le relâcher. |
2. Saisir la poignée et tirer la cassette au maximum. |
2.
Charger les enveloppes dans la cassette.
Charger les enveloppes comme illustré ci-dessous.
* Faire attention à l'orientation des enveloppes lors du chargement.
|
IMPORTANT
|
|
Les enveloppes cornées ou bouclées doivent être aplanies avant utilisation.
S'assurer que la hauteur de la pile d'enveloppes ne dépasse pas le repère de capacité (
 ).La hauteur maximale de la pile est de 30 mm environ.
La hauteur maximale de la pile varie en fonction du type d'enveloppe et des conditions d'utilisation mais, à titre indicatif, 30 mm équivaut à 50 enveloppes environ.
|
3.
Repousser délicatement la cassette dans la machine jusqu'à enclenchement.
 |
 ATTENTION |
|
Lors de la remise en place de la cassette, veiller à ne pas se coincer les doigts.
|
|
IMPORTANT
|
|
Ne pas introduire de feuilles ou d'autres objets dans les parties de la cassette non occupées par les enveloppes. Cela risquerait de provoquer un bourrage papier.
|
|
REMARQUE
|
|
Si les enveloppes viennent à manquer pendant un tirage, en remettre et suivre les instructions présentées sur l'afficheur tactile. L'impression reprend.
Si l'on imprime une enveloppe COM10 No.10, ISO-C5, DL ou Monarch, faire attention à l'orientation lors de la préparation de l'original. (Voir "Mise en place des originaux".)
|
Chargement des enveloppes dont on a défini le format
Cette section explique comment charger les enveloppes dont on a défini le format sous Réglages/Enregistrement dans le module enveloppes.
|
IMPORTANT
|
|
Veiller à définir les réglages d'enveloppes dans l'écran Réglages/Enregistrement avant de suivre la procédure ci-dessous. (Voir "Sélection du type d'enveloppe".) Sinon, la machine peut ne pas reconnaître les modifications apportées.
|
1.
Ouvrir la cassette.
 |
1. Appuyer sur le bouton de la Cassette 2, puis le relâcher. |
2. Saisir la poignée et tirer la cassette au maximum. |
2.
Retirer la cassette et les enveloppes.
 |
1. Sortir la cassette de la machine en la tenant de chaque côté. |
2. Retirer les enveloppes de la cassette (plusieurs enveloppes à la fois). |
3.
Faire glisser le guide gauche pour l'aligner sur le repère correspondant au format d'enveloppe souhaité.
 |
|
|
* Guide gauche
|
4.
Ajuster le guide avant.
5.
Ajuster le guide de largeur arrière en suivant la procédure décrite à l'étape 4.
 |
6.
Chargez les enveloppes.
Charger les enveloppes comme illustré ci-dessous.
* Faire attention à l'orientation des enveloppes lors du chargement.
|
IMPORTANT
|
|
Les enveloppes cornées ou bouclées doivent être aplanies avant utilisation.
S'assurer que la hauteur de la pile d'enveloppes ne dépasse pas le repère de capacité (
).La hauteur maximale de la pile est de 30 mm environ.
La hauteur maximale de la pile varie en fonction du type d'enveloppe et des conditions d'utilisation mais, à titre indicatif, 30 mm équivaut à 50 enveloppes environ.
|
|
REMARQUE
|
|
Pour plus d'informations sur la procédure de modification des informations enregistrées sur le type d'enveloppe chargé dans la cassette, voir "Sélection du type d'enveloppe".
|
7.
Insérer la cassette.
1. Repousser doucement la cassette dans son logement, jusqu'à ce qu'un déclic se fasse entendre.
2. Vérifier la molette de réglage du format, puis enregistrer le format d'enveloppe dans l'écran Réglages/Enregistrement.
Pour plus d'informations sur l'enregistrement de formats d'enveloppe, voir "Sélection du type d'enveloppe".
|
ATTENTION |
|
Lors de la remise en place de la cassette, veiller à ne pas se coincer les doigts.
|
|
IMPORTANT
|
|
Ne pas introduire de feuilles ou d'autres objets dans les parties de la cassette non occupées par les enveloppes. Cela risquerait de provoquer un bourrage papier.
|
|
REMARQUE
|
|
Si les enveloppes viennent à manquer pendant un tirage, en remettre et suivre les instructions présentées sur l'afficheur tactile. L'impression reprend.
Si l'on imprime une enveloppe COM10 No.10, ISO-C5, DL ou Monarch, faire attention à l'orientation lors de la préparation de l'original. (Voir "Mise en place des originaux".)
|
