스테이플 피니셔-M1/소책자 피니셔-M1
스테이플 피니셔-M1 및 소책자 피니셔-M1에는 소트, 그룹, 시프트 및 스테이플 모드가 장착되어 있습니다.
또한 소책자 피니셔-M1에는 중철 모드가 있습니다.
 주의 |
|
피니셔가 사용 중일 때 피니셔에 손가락이나 손을 대지 마십시오. 이렇게 하면 사용자가 부상을 당하거나 피니셔가 손상될 수 있습니다.
피니셔 트레이에서 용지를 제거할 때 피니셔의 배지 트레이에 손을 대지 마십시오. 트레이가 위로 이동하여 손이 끼일 수 있습니다.
 피니셔를 장착한 경우, 스테이플링이 수행되는 트레이 부위(롤러 근처)에 손을 대지 마십시오. 사용자가 부상을 입을 수 있습니다.
 |
|
중요
|
|
피니셔의 트레이 위에 출력 용지 이외의 다른 물체를 놓지 마십시오. 트레이가 손상될 수 있습니다.
피니셔 트레이 아래에 물건을 놓지 마십시오. 트레이가 손상될 수 있습니다.
 복사/인쇄 시 피니셔 트레이가 이동하므로 트레이 위에 아무것도 놓지 마십시오. 트레이가 손상될 수도 있습니다.
스테이플 피니셔-M1 또는 소책자 피니셔-M1을 장착하려면 버퍼 패스 유니트-K1이 필요합니다.
|
각 부분 명칭 및 역할
 |
 |
|
소책자 피니셔-M1 및 버퍼 패스 유니트-K1
|
스테이플 피니셔-M1
|
|
1.
|
피니셔의 상단 커버
이 커버를 열고 걸린 용지를 제거합니다.
|
|
2.
|
버퍼 패스 유니트-K1
이 커버를 열고 걸린 용지를 제거합니다.
|
|
3.
|
스테이플 피니셔-M1의 앞커버
이 커버를 열고 스테이플러의 스테이플 카트리지를 교체하거나 스테이플을 제거합니다.
|
|
4.
|
소책자 피니셔-M1의 앞커버
이 커버를 열고 스테플러 유니트 및 중철 유니트에 있는 스테이플 카트리지를 교체하고 걸린 용지를 제거하거나 걸린 스테이플을 제거합니다.
|
|
5.
|
소책자 피니셔-M1의 제본 트레이
중철된 인쇄물이 이 트레이로 배지됩니다. |
|
6.
|
소책자 피니셔-M1의 제본 트레이 가이드
출력 용지 크기에 맞게 이 가이드를 설정합니다. |
|
7.
|
하단 배지 트레이
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.") |
|
8.
|
상단 배지 트레이
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.")
|
마무리 모드
스테이플 피니셔-M1 및 소책자 피니셔-M1은 디음 마무리 모드를 제공합니다.
소트 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트됩니다.
그룹 모드
동일한 원고 페이지의 모든 인쇄물이 모두 함께 세트로 그룹화됩니다.
시프트 모드
인쇄 배지가 트레이 앞뒤로 번갈아 전환됩니다.
용지는 원고 방향에 따라 수직(세로) 또는 수평(가로) 방향으로 출력됩니다. 예를 들어 A4R 원고의 경우 용지는 수평 방향으로 출력됩니다. A4 원고의 경우 용지는 수직 방향으로 출력됩니다.
용지는 원고 방향에 따라 수직(세로) 또는 수평(가로) 방향으로 출력됩니다. 예를 들어 A4R 원고의 경우 용지는 수평 방향으로 출력됩니다. A4 원고의 경우 용지는 수직 방향으로 출력됩니다.
스테이플 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트되고 스테이플 됩니다. 인쇄물이 스테이플 되는 위치는 다음과 같습니다.
원고를 원고대에 세트한 경우:
|
코너 스테이플 영역
|
이중 스테이플 영역
|
|
 |
|
 |
|
*1 상단 왼쪽
*2 상단 오른쪽
*3 하단 오른쪽
*4 하단 왼쪽
|
*1 왼쪽면
*2 오른쪽면
|
원고를 피더에 세트한 경우:
|
코너 스테이플 영역
|
이중 스테이플 영역
|
|
 |
|
 |
|
*1 상단 오른쪽
*2 상단 왼쪽 *3 하단 왼쪽 *4 하단 오른쪽 |
*1 오른쪽면
*2 왼쪽면 |

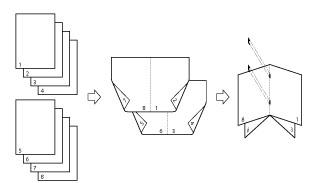

중철 모드
인쇄물을 페이지를 접고 중앙에 스테이플한 소책자로 만듭니다.
중철 접기 모드
기기는 용지 크기의 반으로 용지를 접습니다.
기기의 배지 트레이에서 배지될 수 있는 용지 크기는 아래와 같습니다. 단, 일부 용지 크기는 설정 기능에 따라 배지되지 않을 수 있습니다.
: 사용 가능-: 사용 불가능
|
용지 크기
|
트레이 A
|
트레이 B
|
트레이 C
|
제본 트레이
|
|
|
305 x 457 mm
|
|
|
|
|
|
|
SRA3
|
|
|
|
-
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5
|
|
|
|
-
|
|
|
A5R
|
|
|
|
-
|
|
|
B4
|
|
|
|
|
|
|
B5
|
|
|
|
-
|
|
|
B5R
|
|
|
|
-
|
|
|
봉투*1
|
COM10 No.10
|
|
|
|
-
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-C5
|
|
|
|
-
|
|
|
Nagagata 3
|
|
|
|
-
|
|
|
Yougatanaga 3
|
|
|
|
-
|
|
|
Kakugata 2*2
|
|
|
|
-
|
|
|
사용자 설정 크기
|
99 mm x 139.7 mm ~ 320 mm x 457.2 mm
|
|
|
|
-
|
*1 세로로 세트된 봉투는 트레이 A/B로 배지할 수 없습니다.
*2 세로로 세트된 Kakugata 2 봉투는 출력할 수 없습니다.
|
중요
|
|
출력 용지의 크기에 맞게 제본 트레이 가이드를 조정하지 않으면 용지가 걸릴 수 있습니다.
다음 용지는 스테이플할 수 있습니다: A3, B4, A4, A4R, B5
봉투, OHP 필름, 트레이싱 용지 또는 라벨용지는 스테이플할 수 없습니다.
305 x 457 mm, A3, A4R, B4 크기의 용지는 중철할 수 있습니다.
305 x 457 mm, A3, B4, A4R 크기의 용지에는 중철 접기가 가능합니다.
OHP 필름, 트레이싱 용지, 라벨용지, 펀치된 용지에는 중철 접기가 불가능합니다.
본체에 스테이플 피니셔-M1/소책자 피니셔-M1을 장착하려면 3단 유니트-C1이 필요합니다.
|
|
참고
|
||||
|
소트 또는 그룹 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하면 후속 인쇄물은 사용할 수 있는 다음 트레이로 자동 배지됩니다. 사용할 수 있는 트레이가 모두 적재 한계에 도달한 경우, 인쇄가 일시적으로 중지됩니다. 출력된 용지를 배지 트레이에서 모두 제거하십시오. 트레이가 위로 이동하고 인쇄가 다시 시작됩니다.
소트 또는 그룹 모드를 설정할 때 [시프트]를 누르면 배지 트레이로 출력되기 전에 각각의 인쇄물 세트가 트레이 앞/뒤로 번갈아 약 30 mm 가량 이동됩니다.
스테이플 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하면 인쇄와 스테이플링이 일시적으로 중지됩니다. 배지 트레이에서 스테이플된 인쇄물을 모두 제거하면 인쇄 및 스테이플 작업이 다시 시작됩니다.
스테이플 모드를 사용하는 경우 작업 시 배지 트레이에서 출력된 용지를 제거하지 마십시오. 작업이 완료된 후에만 출력된 용지를 제거하십시오.
스테이플할 수 있는 용지의 최대 매수는 다음과 같습니다.
A4 및 B5: 50매(64 ~ 82 g/m2), 30매(83 ~ 105 g/m2), 2매(106 ~ 220 g/m2)
A3, B4 및 A4R: 30매(64 ~ 82 g/m2), 20매(83 ~ 105 g/m2), 2매(106 ~ 220 g/m2)
스테이플하는 동안 <스테이플러 유니트에 스테이플을 보급해 주십시오.> 메시지가 나타나면서 기기가 정지한 경우, 거의 모든 스테이플을 사용한 것이므로 스테이플 케이스를 교체해야 합니다. 계속하려면 스테이플 케이스를 교체하시기 바랍니다. (See "유지보수.")
중철 모드는 소책자 피니셔-M1을 장착한 경우에만 사용 가능합니다.
표지를 포함하여 중철할 수 있는 최대 용지 매수는 다음과 같습니다.
11 ~ 16매(64 ~ 82 g/m2)
6 ~ 10매(83 ~ 105 g/m2)
1 ~ 5매(106 ~ 120 g/m2)
중철 모드로 작성된 접기의 정확성은 용지 종류 및 용지 매수에 따라 달라질 수도 있습니다.
중철된 인쇄물을 배지하기 전에 아래 표시된 대로 출력 용지 크기에 맞게 제본 트레이 가이드를 조정해야 합니다.
중철 접기 모드는 소책자 피니셔-M1을 장착한 경우에만 사용할 수 있습니다.
용지는 한 번에 한 장씩 중철 접은 후 배지됩니다.
|
