定着搬送ユニットの紙づまり処理
紙づまりの位置を確認して、画面に表示される処理方法を参考にしながら、次の手順に従って用紙を取り除いてください。
|
重要
|
|
シフトトレイ・E1／コピートレイ・Q1を装着している場合は、「シフトトレイ・E1／コピートレイ・Q1の紙づまり処理（オプション）」の手順に従って用紙を取り除いてください。
破れた紙片が本体内部に残ると故障の原因になる場合があります。
|
1.

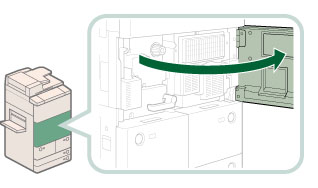

本体の前カバーを開きます。
2.
つまみを左に10周回します。
つまっている用紙が定着搬送ユニット部分に移動するため、以降の手順で用紙が取り除きやすくなります。
3.
定着搬送ユニットを引き出します。
4.
定着器につまっている用紙を取り除きます。
5.
左ガイドにつまっている用紙を取り除きます。
 注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
6.
下ガイドにつまっている用紙を取り除きます。
|
注意 |
|
ガイドを閉じるときは、すき間に指をはさまないように注意してください。
|
7.
定着搬送ユニットを元に戻して、前カバーを閉じます。
|
注意 |
|
ユニットを本体に戻すときやカバーを閉じるときは、すき間に指をはさまないように注意してください。
|
8.
画面の指示に従って操作します。
|
メモ
|
|
紙づまりの処理方法を示す画面は、紙づまりが処理されるまで繰り返し表示されます。
|
