Caricamento della carta nella Paper Deck Unit-A1/Paper Deck Unit-D1 (opzionale)
Se sulla macchina si installano Paper Deck Unit-A1 o Paper Deck Unit-D1, si dispone di una fonte di alimentazione della carta aggiuntiva per i lavori di stampa.
La Paper Deck Unit-A1 o Paper Deck Unit-D1 hanno una capienza di 3.500 fogli (80 g/m2).
|
IMPORTANTE
|
|
Se la macchina è nel modo riposo (il pannello digitale non viene visualizzato ed è illuminato solo
 ), potrebbe essere impossibile aprire la paper deck unit. In tal caso, premere per riattivare la macchina e quindi il pulsante di apertura sulla paper deck unit. |
|
NOTA
|
||||
|
Lo Paper Deck Unit-A1 e il Paper Deck Unit-D1 sono prodotti opzionali.
Nella Paper Deck Unit-A1 o Paper Deck Unit-D1 è possibile caricare i seguenti formati di carta:
Il formato carta della Paper Deck Unit-A1 è fisso su A4. Per istruzioni sulla modifica del formato carta che è possibile caricare nella Paper Deck Unit-A1, contattare il rivenditore autorizzato Canon locale.
|
Caricamento della carta nella Paper Deck Unit-A1/Paper Deck Unit-D1
Se si seleziona il paper deck quando non è presente carta o se la carta si esaurisce durante un lavoro di stampa, sul pannello digitale viene visualizzata una schermata che chiede di caricare nuova carta.
Per caricare la carta nel paper deck, seguire la procedura descritta di seguito.
 ATTENZIONE |
|
Nel maneggiare la carta, fare attenzione a non tagliarsi con il filo dei fogli.
|
|
IMPORTANTE
|
|
La Paper Deck Unit-A1 e la Paper Deck Unit-D1 possono contenere solo carta di grammatura da 52 e 220 g/m2.
Se la carta finisce e la stampa si interrompe quando si stampa in modo Pinzatura, non rimuovere i fogli stampati in attesa della pinzatura. (La stampa e la pinzatura riprendono dopo aver risolto l'inceppamento della carta.)
|
|
NOTA
|
|
Se mentre è in corso la stampa viene visualizzato un messaggio che chiede di caricare la carta, la stampa si interrompe e riprende solo dopo che è stata inserita della carta del tipo corretto. Se si seleziona una fonte di alimentazione diversa, le stampe rimanenti verranno effettuate dopo aver premuto [OK].
|
1.

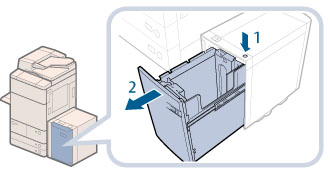

Aprire la paper deck unit.
 |
1. Premere il pulsante
|
2. Aprire la paper
|
2.
Preparare la carta da caricare.
|
NOTA
|
|
Per ottenere stampe di qualità, utilizzare carta del tipo consigliato da Canon.
Prima di caricare la carta, smazzare sempre i fogli diverse volte, quindi pareggiare i bordi dei fogli per agevolare l'alimentazione.
|
3.

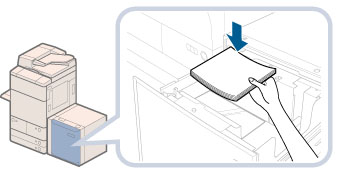

Caricare i fogli nel paper deck.
|
ATTENZIONE |
|
Quando si chiude il paper deck, fare attenzione a non pinzarsi le dita per non incorrere in un infortunio.
|
|
IMPORTANTE
|
|
Non caricare nella Paper Deck Unit-A1/Paper Deck Unit-D1 carta dei tipi indicati di seguito. In caso contrario, si possono verificare inceppamenti.
Fogli arrotolati o arricciati
Fogli di carta sottile
Carta spessa (oltre 220 g/m2)
Carta su cui si è stampato utilizzando una stampante per trasferimento termico
Retro di fogli di carta su cui si è stampato utilizzando una stampante per trasferimento termico
Carta patinata
Traslucido
Lucidi
Fogli rubrica
Etichette
Lisciare i bordi arricciati prima di caricare i fogli nella paper deck unit.
Non caricare carta nella Paper Deck Unit-A1/Paper Deck Unit-D1 su cui sia stata effettuata una copia in precedenza poiché si potrebbero causare guasti o danni alla macchina. Utilizzare sempre il vassoio multiuso per alimentare la carta quando si desidera copiare sul retro di un foglio di carta su cui è già stata effettuata la copia sul lato anteriore (secondo lato di una copia fronte-retro).
Non posizionare carta o altri oggetti nell'area vuota dell'unità paper deck vicino all'area in cui si inserisce la carta. In caso contrario, si possono verificare inceppamenti carta.
Se si supera il contrassegno di capienza massima (
 ) o se il cassetto non è inserito completamente nella paper deck unit, non sarà possibile copiare o stampare.Non superare il simbolo di capienza massima (
).Verificare sempre che la paper deck unit sia inserita correttamente.
|
|
NOTA
|
|
Caricare i fogli a più riprese, aggiungendone circa 550 per volta. Se nella Paper Deck Unit-A1/Paper Deck Unit-D1 è possibile caricare altra carta, il dispositivo di sollevamento si abbassa.
Se sulla confezione di carta che si sta utilizzando sono presenti istruzioni su come caricare la carta, seguire le istruzioni indicate.
Quando si carica la carta nella Paper Deck Unit-A1/Paper Deck Unit-D1 il lato su cui avviene la stampa è quello rivolto in alto.
In caso di problemi, ad esempio una qualità di stampa scadente o un inceppamento, provare a voltare la carta.
Per ulteriori informazioni sulla direzione di stampa dei fogli prestampati (carta intestata ecc.), vedere "Rapporto tra l'orientamento originale e l'orientamento della carta".
Avvolgere la carta inutilizzata nell'involucro originale e riporla in un luogo asciutto, lontano dalla luce solare diretta.
Se la carta finisce e la stampa si interrompe, caricare altra carta. La stampa viene riavviata dopo il caricamento della carta.
 |
Modifica del formato carta per Paper Deck Unit-D1
Questa sezione descrive come modificare il formato carta per Paper Deck Unit-D1.
1.
Registrare il formato carta desiderato per Paper Deck Unit-D1 in [Impostazioni carta] in [Preferenze] (Impostazioni/Registrazione).
Per istruzioni sulla registrazione del formato carta per Paper Deck Unit-D1, vedere "Registrazione del formato e tipo di carta per una fonte di alimentazione".
2.

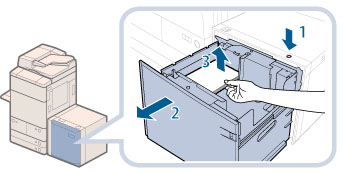

Rimuovere tutta la carta caricata e il foglio del formato carta nel paper deck.
|
NOTA
|
|
L'apertura del piano carta potrebbe richiedere un po' di tempo anche se si preme il pulsante di apertura.
|
3.

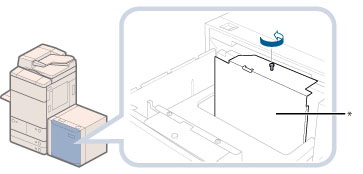

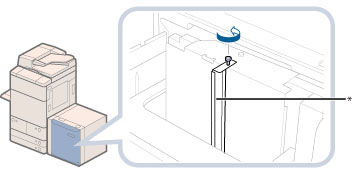

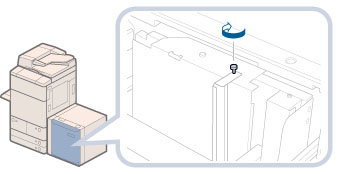

Rimuovere la vite bianca nella parte superiore della piastra di commutazione del formato posteriore A ruotandola in senso antiorario.
* Piastra di commutazione del formato posteriore A
4.

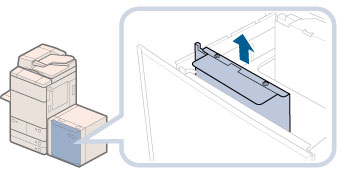

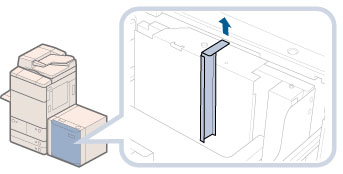

Rimuovere la piastra di commutazione del formato posteriore A.
5.
Rimuovere la vite bianca della piastra di commutazione del formato posteriore B.
* Piastra di commutazione del formato posteriore B
6.

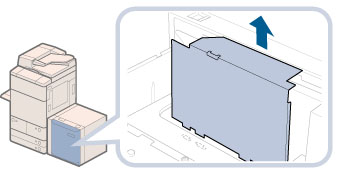

Rimuovere la piastra di commutazione del formato posteriore B.
7.

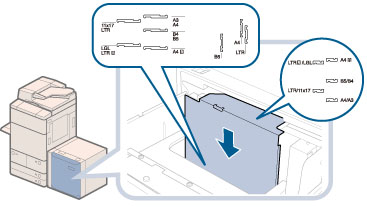

Allineare la piastra di commutazione del formato posteriore B con i marchi per il formato carta desiderato.
|
IMPORTANTE
|
|
Se la piastra di commutazione del formato posteriore B non è regolata correttamente per il formato carta caricato nel piano carta, il formato carta non verrà visualizzato correttamente sul pannello digitale.
Regolare correttamente la piastra di commutazione del formato posteriore B per evitare di causare inceppamenti, stampe sporche o sporco all'interno della macchina.
|
8.

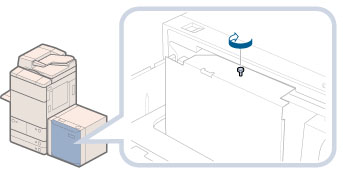

Fissare la piastra di commutazione del formato posteriore B al piano carta con la vite bianca ruotandola in senso orario.
9.

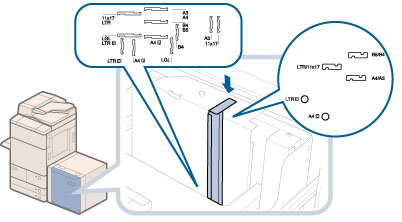

Inserire e allineare la piastra di commutazione del formato posteriore A con i marchi per il formato carta desiderato.
|
IMPORTANTE
|
|
Se la piastra di commutazione del formato posteriore A non è regolata correttamente per il formato carta caricato nel piano carta, il formato carta non verrà visualizzato correttamente sul pannello digitale.
Regolare correttamente la piastra di commutazione del formato posteriore A per evitare di causare inceppamenti, stampe sporche o sporco all'interno della macchina.
|
10.
Fissare la piastra di commutazione del formato posteriore A con la vite bianca ruotandola in senso orario.
11.

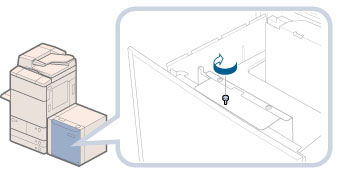

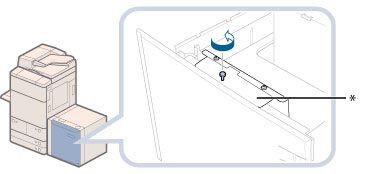

Rimuovere la vite bianca della piastra di commutazione del formato anteriore ruotandola in senso antiorario.
* Piastra di commutazione del formato anteriore
12.
Rimuovere la piastra di commutazione del formato anteriore.
13.

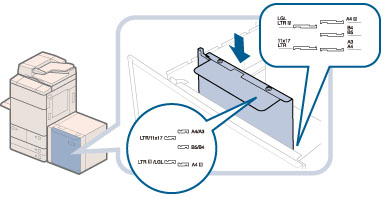

Allineare la piastra di commutazione del formato anteriore con i marchi per il formato carta desiderato.
|
IMPORTANTE
|
|
Se la piastra di commutazione del formato anteriore non è regolata correttamente per il formato carta caricato nel piano carta, il formato carta non verrà visualizzato correttamente sul pannello digitale.
Regolare correttamente la piastra di commutazione del formato anteriore per evitare di causare inceppamenti, stampe sporche o sporco all'interno della macchina.
|
14.
Fissare la piastra di commutazione del formato anteriore al piano carta con la vite bianca ruotandola in senso orario.
15.

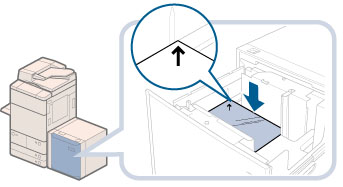

Inserire il cartoncino corretto corrispondente al nuovo formato carta nel piano carta.
Allineare la freccia del cartoncino con la guida sul lato sinistro del piano carta.
16.
Caricare i fogli nel paper deck.
17.
Posizionare un'etichetta del formato per indicare il nuovo formato carta caricato nel Paper Deck Unit-D1.
18.

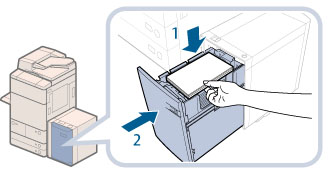

Chiudere il paper deck.
Il dispositivo di sollevamento interno si solleva automaticamente e prepara il piano carta per l'alimentazione.
|
ATTENZIONE |
|
Quando si chiude il piano carta, prestare attenzione a non schiacciare le dita, poiché potrebbe causare lesioni personali.
|
