Pulizia manuale dell'alimentatore

Se gli originali che sono passati attraverso l'alimentatore presentano strisce o appaiono sporchi, pulire l'area di scansione e i rulli dell'alimentatore.
Pulire i rulli dell'alimentatore con un panno inumidito con acqua, quindi asciugarli con un panno morbido e asciutto.
IMPORTANTE
Pulire i rulli facendoli girare.
Se l'area di scansione di alimentazione dei documenti è sporca, la scansione dei documenti potrebbe non risultare chiara e il formato del documento potrebbe non essere rilevato correttamente.
NOTA
Questa procedura è necessaria solo se il Duplex Color Image Reader Unit-G1 è installato.
Pulizia dell'area di scansione degli originali dell'alimentatore
Pulizia dei rulli dell'alimentatore

Pulizia dell'area di scansione degli originali dell'alimentatore

1.
Pulire l'area di scansione degli originali (striscia di vetro sottile).
1.Aprire l'alimentatore.
2.Pulire l'area di scansione degli originali.
2.

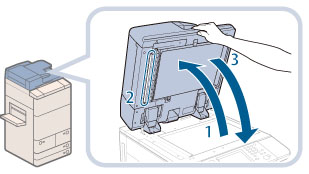

Aprire i pannelli.
1.Tirare la leva sopra l'alimentatore e aprire il pannello di scansione dei documenti.
2.Afferrare la linguetta blu sopra al pannello interno e aprire il pannello nella direzione mostrata dalla freccia.
IMPORTANTE
Aprire il pannello di scansione dei documenti con attenzione, per non graffiare il vetro di lettura.
3.

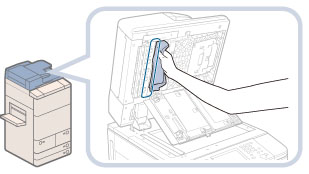

Pulire l'area di scansione dell'alimentazione (striscia di vetro sottile).
4.
Chiudere i pannelli e l'alimentatore.
1.Chiudere il pannello interno.
2.Chiudere il pannello di scansione dei documenti.
3.Chiudere l'alimentatore.
ATTENZIONE
Quando si chiudono i pannelli e l'alimentatore, fare attenzione a non ferirsi le mani.
Fare attenzione in quanto la luce emessa dal vetro di lettura quando si chiude l'alimentatore può essere molto luminosa.

Pulizia dei rulli dell'alimentatore

IMPORTANTE
Pulire i rulli facendoli girare.
1.

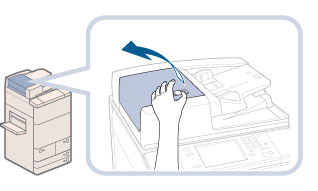

Tirare la leva e aprire il pannello dell'alimentatore.
2.

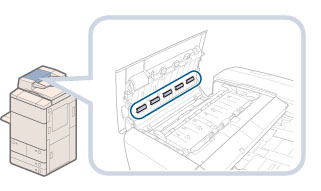

Pulire i rulli (5 in totale) sotto il coperchio dell’alimentatore.
3.
Pulizia dei rulli sotto il pannello interno.
1.Aprire il pannello interno tenendolo per la linguetta anteriore.
2.Pulire i rulli (5 in totale) sotto il pannello interno.
4.
Chiudere i pannelli.
1.Chiudere il pannello interno.
2.Chiudere il pannello dell'alimentatore.
5.
Pulire il rullo in resina.
1.Aprire l'alimentatore.
2.Pulire il lato sinistro del rullo di gomma.
3.Chiudere l'alimentatore.
ATTENZIONE
Quando si chiude l'alimentatore, fare attenzione a non ferirsi le mani.
Fare attenzione in quanto la luce emessa dal vetro di lettura quando si chiude l'alimentatore può essere molto luminosa.
