Vassoio Basculante-E1
Se è installato il Vassoio Basculante-E1, possono essere utilizzati i seguenti modi:
Modo Fascicolazione
Le stampe vengono fascicolate automaticamente in ordine di pagina prima di essere distribuite nel vassoio di consegna.
Modo Raggruppamento
Tutte le stampe della stessa pagina vengono consegnate come unico gruppo in set prima di essere distribuite nel vassoio di consegna.
Modo Sfalsamento
Le stampe vengono consegnate alternativamente con uno scostamento verso il lato anteriore e posteriore del vassoio, con un orientamento verticale (portrait) o con un orientamento orizzontale (landscape) a seconda dell'orientamento degli originali. Ad esempio, se si posizionano degli originali di formato A4R, i fogli vengono consegnati e sfalsati orizzontalmente. Se si posizionano degli originali di formato A4, i fogli vengono consegnati e sfalsati verticalmente.
 ATTENZIONE |
|

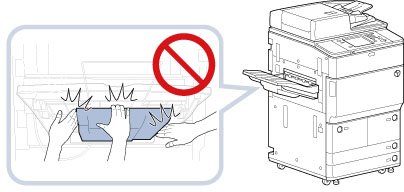

La parte di base del Vassoio Basculante-E1 si muove per allineare le stampe durante la consegna; non infilare le mani nella parte di base, altrimenti si possono subire lesioni personali.
|
|
IMPORTANTE
|
|
Non posizionare più di 6 kg sul vassoio. In caso contrario si potrebbe interferire con la funzione di sfalsamento e danneggiare il vassoio.
La carta di formato personalizzato (da 100 mm x 148 mm a 297 mm x 487,7 mm) non può essere utilizzata per il modo Fascicolazione, Raggruppamento o Sfalsamento.
|
|
NOTA
|
|
Se il vassoio ha raggiunto la capienza massima, la stampa si interrompe. Rimuovere tutta la carta consegnata dal vassoio per riprendere la stampa.
Se si seleziona [Sfalsamento] quando è attivo il modo Fascicolazione o Raggruppamento, ogni set di stampe viene sfalsato di circa 55 mm prima di essere depositato nel vassoio di consegna.
La carta di formato A4 e A5R potrebbe non venir consegnata ordinatamente quando è impostato il modo Sfalsamento o Raggruppamento.
|
Parti e relative funzioni
|
1.
|
Vassoio basculante
Le stampe vengono consegnate in questo vassoio. |
Formati carta che si possono consegnare
Di seguito vengono riportati i formati carta che possono essere depositati dal Vassoio Basculante-E1. Tenere comunque presente che, utilizzando particolari funzioni, determinati formati carta non potranno essere consegnati nei vassoi.
: Disponibile-: Non disponibile
|
Formato carta
|
Vassoio di consegna
|
|
|
A3
|
|
|
|
A4
|
|
|
|
A4R
|
|
|
|
A5R
|
|
|
|
Formato personalizzato
|
Da 100 mm x 148 mm a 297 mm x 487,7 mm
|
|
|
Formato libero
|
Da 100 mm x 148 mm a 297 mm x 487,7 mm
|
-
|
