Manuelles Reinigen des Einzugs

Wenn Ihre Originale nach der Zufuhr über den Einzug schwarze Streifen haben oder verschmutzt sind, reinigen Sie den Scanbereich und die Walzen des Einzugs.
Reinigen Sie die Walzen des Einzugs mit einem Tuch, das Sie vorher mit Wasser befeuchtet haben, und wischen Sie mit einem trockenen weichen Tuch nach.
WICHTIG
Drehen Sie die Walzen während der Reinigung.
Wenn der Scanbereich am Dokumenteneinzug verschmutzt ist, kann es geschehen, dass Dokumente nicht deutlich gescannt werden und das Dokumentenformat nicht richtig erkannt wird.
HINWEIS
Dies ist nur erforderlich, wenn der Duplex Scanner + Originaleinzug D-ADF G1 angebracht ist.
Reinigen des Originalscanbereiches des Einzugs
Reinigen der Walzen am Einzug

Reinigen des Originalscanbereiches des Einzugs

1.
Reinigen Sie den Originalscanbereich (schmaler Glasbereich).
1.Öffnen Sie den Einzug.
2.Reinigen Sie den Originalscanbereich.
2.
Öffnen Sie die Abdeckungen.
1.Ziehen Sie den Hebel über dem Einzug und öffnen Sie die Abdeckung des Dokumentenscanners.
2.Halten Sie den blauen Zapfen über der Innenabdeckung und öffnen Sie die Innenabdeckung in der Richtung wie durch den Pfeil gezeigt.
WICHTIG
Öffnen Sie den Dokumentenscanner mit großer Sorgfalt, damit das Vorlagenglas nicht verkratzt wird.
3.
Reinigen Sie den Scanbereich am Einzug (schmaler Glasbereich).
4.
Schließen Sie die Abdeckungen und den Einzug.
1.Schließen Sie die innere Abdeckung.
2.Schließen Sie die Abdeckung des Dokumentenscanners.
3.Schließen Sie den Einzug.
VORSICHT
Bitte senken Sie die Abdeckungen und den Einzug vorsichtig und achten Sie darauf, dass Sie sich nicht die Finger einklemmen. Sie könnten sich verletzen.
Bitte beachten Sie beim Schließen des Einzugs, dass das Licht, das vom Vorlagenglas ausgeht, sehr hell sein kann.

Reinigen der Walzen am Einzug

WICHTIG
Drehen Sie die Walzen während der Reinigung.
1.

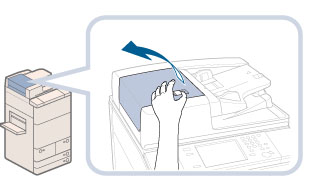

Ziehen Sie den Hebel und öffnen Sie die Abdeckung des Einzugs.
2.

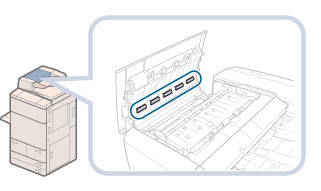

Reinigen Sie die Walzen (insgesamt an fünf Positionen) innerhalb der Einzugsabdeckung.
3.
Reinigen Sie die Walzen auf der Innenseite der inneren Abdeckung.
1.Öffnen Sie die innere Abdeckung, indem Sie sie an ihrer vorderen Lasche festhalten.
2.Reinigen Sie die Walzen (insgesamt an fünf Positionen) innerhalb der inneren Abdeckung.
4.
Schließen Sie die Abdeckungen.
1.Schließen Sie die innere Abdeckung.
2.Schließen Sie die Abdeckung des Einzugs.
5.
Reinigen Sie die Kunststoffwalze.
1.Öffnen Sie den Einzug.
2.Reinigen Sie die linke Seite der Gummiwalze.
3.Schließen Sie den Einzug.
VORSICHT
Bitte senken Sie den Einzug vorsichtig und achten Sie darauf, dass Sie sich nicht die Finger klemmen und sich nicht verletzen.
Bitte beachten Sie beim Schließen des Einzugs, dass das Licht, das vom Vorlagenglas ausgeht, sehr hell sein kann.
