定影输送组件

检查卡纸位置，然后按照下述步骤及触摸面板显示屏幕上显示的步骤清除卡纸。
须知
如果主机安装了“移动托盘-E1”或“出纸托盘-Q1”，请按照“移动托盘-E1/出纸托盘-Q1(可选)”中描述的步骤清除卡纸。
请勿强行拉出卡纸，否则可能在本机中残留纸张碎片并导致本机发生故障。
1.

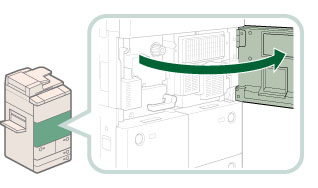

打开主机前盖板。
2.

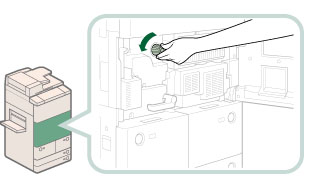

沿箭头方向(逆时针)转动转盘10次。
此步骤将卡纸移动到定影输送组件，使卡纸在以下步骤中更容易取出。
3.

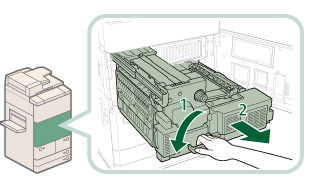

拉出定影输送组件。
1. 沿箭头方向转动绿色手柄。
2. 拉出定影输送组件。
4.

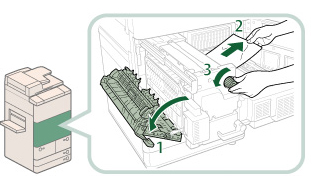

取出定影组件中的所有卡纸。
1. 打开左导板。
2. 轻轻拉出纸张。
3. 向左转动旋钮，取出所有卡纸。
4. 轻轻地拉出定影组件左侧的纸张，然后取出卡纸。
5.

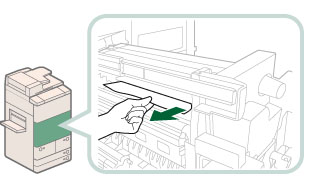

从左导板取出所有卡纸。
1. 取出所有卡纸。
2. 关闭左导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
6.

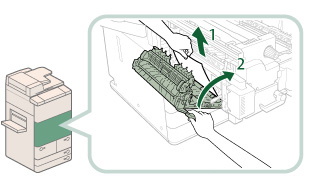

从下导板取出所有卡纸。
1. 握住绿色手柄，打开下导板。
2. 取出所有卡纸。
3. 关闭下导板。
注意
关闭导板时，请小心不要夹住手指，否则可能导致人身伤害。
7.

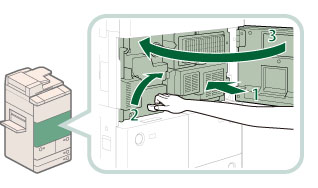

将定影输送组件推回原位，然后关闭前盖板。
1. 将定影输送组件推回原位。
2. 将绿色手柄恢复原位。
3. 关闭前盖板。
注意
将组件恢复原位或关闭盖板时，请小心不要夹住手指，否则可能导致人身伤害。
8.
按照触摸面板显示屏幕上的说明操作。
注释
指示如何清除卡纸的屏幕将反复显示，直到清除卡纸。
