Nomenclature

1

Les feuilles (tâches de copie et d'impression) sont déposées dans ce réceptacle.

2

Comprend les touches, l'afficheur tactile et les voyants requis pour la manipulation de la machine. (Voir "Panneau de commande".)

3

Les originaux mis dans le chargeur sont placés une feuille à la fois sur la vitre d'exposition en vue de leur lecture.

4

Le positionner sur "I" pour mettre la machine sous tension. (Voir "Interrupteur principal et interrupteur du panneau de commande".)

5

Port LAN (Port Ethernet)
Utiliser un câble Ethernet pour connecter la machine à un réseau.

6

Port USB
Utiliser le port USB pour connecter un disque dur externe ou d'autres périphériques à la machine. Il est possible également de connecter la machine à un ordinateur à l'aide d'un câble USB.

7

A ouvrir pour dégager le papier en cas de bourrage dans la machine. (Voir "Elimination des bourrages papier".)

8

A utiliser pour alimenter le papier manuellement et charger du papier de format non standard, tel que des enveloppes. (Voir "Impression depuis le plateau multifonctions".)

9

A ouvrir pour dégager le papier en cas de bourrage dans la machine dans les Cassette 1 et 2. (Voir "Elimination des bourrages papier".)

10

Contenant jusqu'à 550 feuilles de 80 g/m2.

11

Ouvrir pour remplacer le réceptacle de toner usagé.

1

Utiliser la vitre d'exposition lors de la lecture de livres, d'originaux épais, d'originaux fins, de transparents, etc.

2

A ouvrir pour dégager le papier en cas de bourrage dans la machine. (Voir "Elimination des bourrages papier".)

3

Recueille l'encre usagée. (Voir "Remplacement du réceptacle de toner usagé".)

4

Ouvrir pour remplacer la cartouche de toner.

5

Lorsqu'un toner est épuisé, sortir la cartouche et la remplacer par une nouvelle.

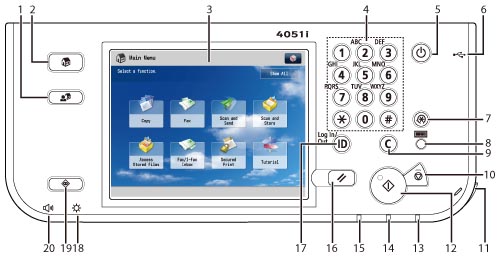

1

Pour afficher les fonctions mémorisées dans le Menu rapide.

2

Pour afficher l'écran Menu principal.
Utiliser chaque fonction en la sélectionnant dans l'écran Menu principal.

3

Affiche les écrans de réglage pour chaque fonction.
Par défaut, huit touches de fonction sont affichées.

4

Appuyer sur ces touches pour saisir des valeurs numériques.

5

Appuyer pour activer ou désactiver le mode Veille.

Pour plus d'informations sur le mode Veille, voir "Interrupteur du panneau de commande".

6

Permet de connecter une carte mémoire à la machine par USB.

7

Appuyer sur cette touche pour indiquer les réglages/l'enregistrement.

8

Appuyer sur cette touche pour afficher le nombre total de copies et d'impressions sur l'afficheur tactile.

9

Appuyer sur cette touche pour effacer les erreurs de saisie.

10

Appuyer sur cette touche pour arrêter une tâche en cours.

11

Styleur
Permet d'effectuer des manipulations sur l'afficheur tactile, par exemple saisir des caractères.

12

Appuyer sur cette touche pour commencer une opération.

13

S'allume lorsque la machine est sous tension.

14

Clignote ou reste allumé en cas de problème avec la machine.

15

Lumière verte qui clignote lorsque la machine effectue des opérations et qui est statique lorsque des données de télécopie sont stockées dans la mémoire.

16

Appuyer sur cette touche pour rétablir les réglages standard de la machine.

17

Appuyer sur cette touche pour se connecter/déconnecter à la machine, si un service de connexion est configuré.

18

Permet de régler la luminosité de l'afficheur tactile.

19

Appuyer sur cette touche pour vérifier le statut des tâches ou pour annuler des tâches d'impression. Il est également possible de vérifier le statut de la machine, notamment la quantité restante de papier dans la source papier.

20

Appuyer sur cette touche pour régler le volume des transmissions, le volume des alertes émises en cas d'envoi ou de réception d'une télécopie, ainsi que d'autres réglages.
