Caricamento delle buste mediante l'Envelope Feeder Attachment-D1 (opzionale)
Questa sezione spiega come utilizzare l'Envelope Feeder Attachment-D1.
|
IMPORTANTE
|
|
Envelope Feeder Attachment-D1 può essere installato solo sul Cassetto 2.
|
Come utilizzare l'Envelope Feeder Attachment
Nell'Envelope Feeder Attachment è possibile caricare i tipi di buste seguenti: N. 10(COM10), Monarch, DL, ISO-B5 e ISO-C5.
L'impostazione del formato della macchina e della guida è impostato su N. 10(COM10) per impostazione predefinita.
|
IMPORTANTE
|
|
Quando si collega l'Envelope Feeder Attachment al cassetto, non spostare con forza la guida anteriore del cassetto nella direzione scorretta. In caso contrario, l'Envelope Feeder Attachment si potrebbe scollegare dal cassetto.
Non stampare su entrambi i lati di una busta. In caso contrario, si potrebbero verificare inceppamenti, le stampe si potrebbero macchiare o le parti interne della macchina si potrebbero sporcare.
Non caricare buste dei tipi indicati di seguito nel cassetto per buste. In caso contrario, si potrebbero verificare inceppamenti, le stampe si potrebbero macchiare o le parti interne della macchina si potrebbero sporcare.
Buste arrotolate, spiegazzate o piegate
Buste spesse o molto spesse
Buste bagnate o umide
Buste strappate
Buste di forma irregolare
Buste con fermagli o finestre
Buste già sigillate
Buste con fori o perforazioni
Buste con superfici patinate speciali
Buste di carta colorata trattata in superficie
Buste autosigillanti, con inchiostro, colla o altre sostanze che possono sciogliersi, bruciare, evaporare o emettere odori al calore di un gruppo di fissaggio (circa 200 °C). A seconda dei materiali utilizzati per il sigillo, la colla si potrebbe sciogliere al calore del gruppo di fissaggio, sigillando le buste.
Quando il cassetto per le buste è collegato e le buste sono selezionate per il tipo di carta, la busta viene espulsa nel vassoio situato sotto lo scanner.
Se si stanno stampando le buste, svuotare il vassoio di consegna quando nel vassoio si accumulano fino a 10 buste stampate.
Le buste devono essere tenute in un luogo lontano da temperature e umidità elevate.
Se vi è una differenza di temperatura tra il luogo in cui vengono tenute le buste e il luogo in cui le buste vengono stampate, lasciare le buste nel luogo di stampa a temperatura ambiente prima di utilizzarle.
Regolare correttamente il selettore del formato, l'interruttore del formato e impostare [Registrazione cassetto per buste] in [Preferenze] (Impostazioni/Registrazione) con il formato delle buste da caricare. In caso contrario, si potrebbero verificare inceppamenti, le stampe si potrebbero macchiare o le parti interne della macchina si potrebbero sporcare.
Se si desidera regolare le guide della larghezza per caricare buste di tipo ISO-B5 o ISO-C5, rivolgersi a un rivenditore autorizzato Canon.
|
|
NOTA
|
|
Per maggiori informazioni sui tipi di buste caricabili nell'Envelope Feeder Attachment, vedere "Carta/supporti utilizzabili".
Di seguito sono riportati i formati delle buste:
N. 10(COM10): 104,7 mm × 241,3 mm
Monarch: 98,4 mm × 190,5 mm
DL: 110 mm × 220 mm
ISO-B5: 176 mm × 250 mm
ISO-C5: 162 mm × 229 mm
|
Preparazione delle buste
Questa sezione spiega come preparare le buste prima di caricarle nel cassetto.
|
IMPORTANTE
|
|
Utilizzando buste arrotolate, spiegazzate o piegate si potrebbero provocare inceppamenti carta. Caricare le buste dopo aver eseguito la procedura descritta di seguito.
|
1.
Allineare le buste.
 |
1. Posizionare le buste su una superficie piana e pulita e premere manualmente i bordi delle buste, nella direzione delle frecce, per eliminare qualsiasi arricciatura.Ripetere cinque volte questo punto per ciascun gruppo di cinque buste.
|
2.
Tenere premuti i quattro angoli delle buste, in modo che le buste e le parti sigillate o incollate rimangano piatte.
 |
|
IMPORTANTE
|
|
Se si utilizzano buste con colla applicata alla linguetta, la colla si potrebbe sciogliere per il calore e la pressione del gruppo di fissaggio.
Prestare particolare attenzione a posizionare le buste nella direzione in cui verranno alimentate.
Non stampare sul retro delle buste (la parte con la linguetta).
Se le buste si riempiono d'aria, appiattirle manualmente prima di caricarle nell'Envelope Feeder Attachment.
|
Caricamento delle buste
Questa sezione spiega come caricare le buste nel cassetto 2.
1.
Aprire il cassetto.
 |

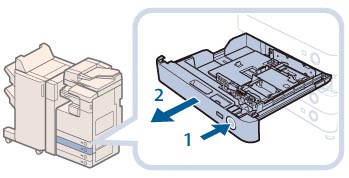

1. Premere e rilasciare il pulsante del cassetto 2. |
2. Afferrare l'impugnatura e tirare il cassetto finché non si ferma. |
2.
Caricare le buste nel cassetto.
 |

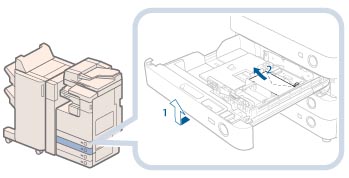

1. Caricare 10 buste per volta con il lato da stampare rivolto verso l'alto. Caricando le buste, premere il lato sinistro del comparto per bloccarle in posizione. |
2. Allineare i bordi anteriori delle buste e assicurarsi che rimangano in posizione sotto le staffe. |
3.
Caricare le buste come mostrato di seguito.
 |
|
IMPORTANTE
|
|
Prima dell'uso appiattire il più possibile le buste arrotolate o incurvate.
Assicurarsi che l'altezza delle buste impilate non sia superiore al simbolo di capienza massima (
 ).La capienza (quantità) massima di buste che possono essere caricate nel cassetto è circa 30 mm.
La capienza (quantità) massima di buste varia a seconda del tipo di busta e delle condizioni di utilizzo dell'utente, ma, a titolo di riferimento, 30 mm corrispondono a circa 50 buste.
|
4.

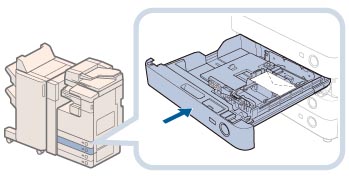

Spingere delicatamente il cassetto riportandolo nella macchina finché non scatta nella posizione di chiusura.
 |
 ATTENZIONE |
|
Quando si riporta il cassetto nella posizione originale, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
|
IMPORTANTE
|
|
Non posizionare carta o altri oggetti nell'area vuota del cassetto vicino alle buste. In caso contrario, si possono verificare inceppamenti carta.
|
|
NOTA
|
|
Se la stampa viene interrotta per un numero di buste insufficiente, caricare più buste e seguire le istruzioni sul pannello digitale. La stampa si riavvia.
|
Caricamento della busta dopo aver specificato il formato
Questa sezione spiega come caricare le buste specificate in Impostazioni/Registrazione nel cassetto per buste.
|
IMPORTANTE
|
|
Assicurarsi di modificare le impostazioni delle buste dalla schermata Impostazioni/Registrazione prima di eseguire la seguente procedura. (Vedere "Impostazione del tipo di buste per il cassetto".) Altrimenti è possibile che la macchina non riconosca le modifiche apportate.
|
1.
Aprire il cassetto.
 |
1. Premere e rilasciare il pulsante del cassetto 2. |
2. Afferrare l'impugnatura e tirare il cassetto finché non si ferma. |
2.
Estrarre il cassetto e le buste.
 |

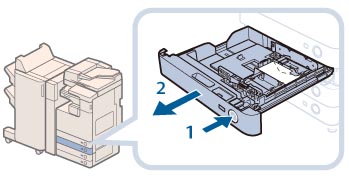

1. Tirare ed estrarre il cassetto dalla macchina tenendone i lati destro e sinistro con le mani. |
2. Estrarre le buste caricate nel cassetto (diverse buste per volta). |
3.

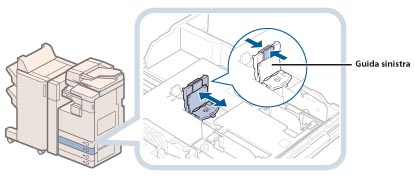

Far scorrere la guida sinistra per allinearla al contrassegno del formato busta desiderato.
 |
4.
Regolare la guida anteriore.
 |

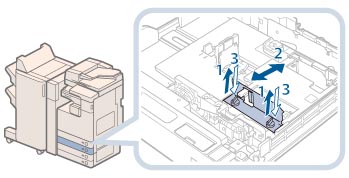

1. Allentare le due viti che fissano la guida anteriore della larghezza dell'Envelope Feeder Attachment. |
2. Premere il comparto delle buste e spostare la guida anteriore della larghezza anteriore per allinearla al contrassegno del formato busta desiderato. |
|
3. Fissare in posizione la guida anteriore della larghezza con le viti. |
5.

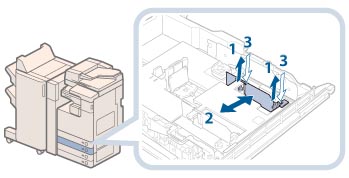

Regolare la guida posteriore della larghezza nello stesso modo indicato nel passaggio 4.
 |
6.
Caricare le buste.
 |

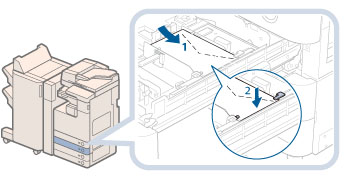

1. Caricare 10 buste per volta con il lato da stampare rivolto verso l'alto. Caricando le buste, premere il lato sinistro del comparto per bloccarle in posizione. |
2. Allineare i bordi anteriori delle buste e assicurarsi che rimangano in posizione sotto le staffe. |
7.
Caricare le buste come mostrato di seguito.
 |
|
IMPORTANTE
|
|
Prima dell'uso appiattire il più possibile le buste arrotolate o incurvate.
Assicurarsi che l'altezza delle buste impilate non sia superiore al simbolo di capienza massima (
 ).La capienza (quantità) massima di buste che possono essere caricate nel cassetto è circa 30 mm.
La capienza (quantità) massima di buste varia a seconda del tipo di busta e delle condizioni di utilizzo dell'utente, ma, a titolo di riferimento, 30 mm corrispondono a circa 50 buste.
|
|
NOTA
|
|
Per maggiori informazioni sulla modifica delle informazioni delle buste registrate per il cassetto, vedere"Impostazione del tipo di buste per il cassetto".
|
8.
Inserire il cassetto.
1. Spingere delicatamente il cassetto riportandolo nella macchina finché non scatta nella posizione di chiusura.
2. Verificare il selettore del formato, quindi registrare il formato delle buste in Impostazioni/Registrazione.
Per ulteriori informazioni sulla registrazione dei formati delle buste, vedere "Impostazione del tipo di buste per il cassetto".
|
ATTENZIONE |
|
Quando si riporta il cassetto nella posizione originale, fare attenzione alle dita che potrebbero rimanere impigliate e causare lesioni personali.
|
|
IMPORTANTE
|
|
Non posizionare carta o altri oggetti nell'area vuota del cassetto vicino alle buste. In caso contrario, si possono verificare inceppamenti carta.
|
|
NOTA
|
|
Se la stampa viene interrotta per un numero di buste insufficiente, caricare più buste e seguire le istruzioni sul pannello digitale. La stampa si riavvia.
|
