Unidad de Acabado Interna D1/Taladradora Interna 2 Taladros A1/Taladradora Interna 2/4 Taladros A1/Taladradora Interna 4 Taladros A1
La Unidad de Acabado Interna D1 dispone de los siguientes modos: Clasificar, Agrupar, Desplazar y Grapar. Si están instaladas la Taladradora Interna 2 Taladros A1, la Taladradora Interna 2/4 Taladros A1 o la Taladradora Interna 4 Taladros A1, también puede usarse el modo Taladrar. (Consulte "Modos de acabado".)
Además, si está instalada la Bandeja Adicional de Acabado Interna A1, las impresiones se pueden depositar en dos lugares distintos.
 ATENCIÓN |
|
Para evitar lesiones personales, no ponga la mano en la parte de la bandeja donde se efectúa el grapado (cerca de los rodillos) en la unidad de acabado.
 No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
|
|
IMPORTANTE
|
|
Como las bandejas de la unidad de acabado se mueven durante la copia/impresión, no ponga nada debajo de las bandejas de las bandejas ya que se pueden deteriorar.
|
Unidades y sus funciones
|
1
|
Bandeja auxiliar
Extraiga la bandeja auxiliar si está imprimiendo en papel de tamaño grande.
|
|
2
|
Bandeja de salida
El papel se deposita en la bandeja de salida.
|
|
3
|
Bandeja Adicional de Acabado Interna A1
La Bandeja Adicional de Acabado Interna A1 se puede instalar en la Unidad de Acabado Interna D1 para ofrecer una bandeja de salida de papel adicional.
|
|
4
|
Portada
Esta tapa se abre para quitar restos de taladrado, sustituir el cartucho de grapas de la unidad grapadora o para eliminar un atasco de grapas.
|
Modos de acabado
La Unidad de Acabado Interna D1 dispone de los siguientes modos de acabado.
Modo Clasificar
Las impresiones se clasifican automáticamente en juegos dispuestos por orden de páginas.
Modo Agrupar
Todas las impresiones de la misma página del original se agrupan en juegos.
Modo Desplazar
Las impresiones depositadas se desplazan alternativamente hacia la parte frontal y posterior de la bandeja con orientación vertical u orientación horizontal (apaisada) según la orientación de los originales. Por ejemplo, si pone originales de tamaño A4R, el papel se deposita y se desplaza en dirección horizontal. Si pone originales de tamaño A4, el papel se deposita y se desplaza en dirección vertical.
Modo Grapar
Las impresiones se clasifican automáticamente en juegos dispuestos según el orden de las páginas y se grapan. Las impresiones se grapan en las siguientes posiciones:

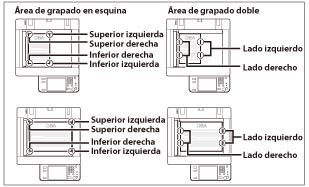

Si el original se pone en el cristal de copia:

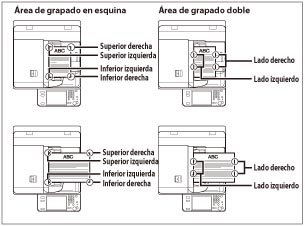

Si los originales se ponen en el alimentador:
Modo Taladrar
Produce dos o cuatro taladros (según el tamaño del papel) en las hojas impresas.
Las áreas de taladrado se muestran en la siguiente ilustración.
La distancia entre los taladros es la que se muestra en la ilustración.
Taladradora Interna 2 Taladros
Taladradora Interna 2/4 Taladros
Taladradora Interna 4 Taladros
Los siguientes son los tamaños de papel que se pueden depositar en las bandejas de salida del equipo. No obstante, y según las funciones establecidas, es posible que no se puedan depositar ciertos tamaños de papel.
: Disponible-: No disponible
|
Tamaño papel
|
Bandeja de salida
|
|
|
A3
|
|
|
|
A4
|
|
|
|
A4R
|
|
|
|
A5R
|
|
|
|
Sobres
|
Nagagata 3
|
|
|
Yougatanaga
|
|
|
|
Kakugata 2
|
|
|
|
Nº 10(COM10)
|
|
|
|
Monarch
|
|
|
|
DL
|
|
|
|
Si utiliza ISO-B5:
|
|
|
|
Si utiliza ISO-C5:
|
|
|
|
Tamaño libre
|
99 mm x 148 mm a 297 mm x 431 mm
|
-
|
|
Tamaño personaliz.
|
99 mm x 148 mm a 297 mm x 431 mm
|
|
|
IMPORTANTE
|
|
Si está instalada la Unidad de Acabado Interna D1, no se puede instalar la Bandeja Interna de 2 Vías H1.
Es posible grapar los siguientes tamaños de papel: A3, A4, A4R
No es posible grapar sobres, transparencias, papel vegetal o etiquetas.
Es posible taladrar los siguientes tamaños de papel: A3, A4, A4R
Puede taladrar transparencias, papel vegetal, etiquetas, sobres o papel pretaladrado.
|
|
NOTA
|
|
Para conocer las instrucciones acerca del mantenimiento general de la unidad de acabado, por ejemplo, la sustitución de grapas, consulte "Mantenimiento". Para conocer las instrucciones acerca de la resolución de problemas, por ejemplo, atascos de papel y atascos de grapas, consulte "Resolución de problemas".
El número máximo de hojas (incluidos los separadores) que se pueden grapar juntos es de 30 hojas para papel A3 y A4R, y 50 hojas para papel A4.
Si el equipo se detiene durante el proceso de grapado y aparece el mensaje <Cargue grapas en la unidad grapadora de cuadernillos.>, quedan muy pocas grapas y es necesario sustituir el cartucho de grapas. Para continuar, sustituya el cartucho de grapas.
Si se ha establecido el modo Clasificar, Agrupar o Grapar, las bandejas de salida bajan a medida que aumenta la cantidad y el grosor del papel depositado, y es posible que la impresión se detenga temporalmente tras depositar el papel en los siguientes casos. Retire todas las impresiones de la bandeja de salida y se reanudará la impresión.
Cuando la posición de la bandeja alcanza su límite inferior
Cuando se han impreso 30 juegos (con el modo Grapar establecido)
Si pulsa [Desplazar] cuando está establecido el modo Clasificar o Agrupar, cada juego de impresiones se desplaza alternativamente hacia delante y hacia atrás antes de depositarse en la bandeja de salida.
|
