Unidad de Acabado Grapadora G1/Unidad de Acabado de Cuadernillos G1/Taladradora Externa 2 Taladros B2/Taladradora Externa 2/4 Taladros B2/Taladradora Externa 4 Taladros B2
La Unidad de Acabado Grapadora G1 y la Unidad de Acabado de Cuadernillos G1 disponen de los siguientes modos de acabado: Clasificar, Agrupar, Desplazar y Grapar.
La Unidad de Acabado de Cuadernillos G1 también dispone del modo Grapar cuadernillo.
Si están instaladas la Taladradora Externa 2 Taladros B2, la Taladradora Externa 2/4 Taladros B2 o la Taladradora Externa 4 Taladros B2, también puede usarse el modo Taladrar.
 ATENCIÓN |
|
No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
Al extraer el papel de la bandeja de la unidad de acabado, no ponga las manos en la bandeja de salida de la unidad de acabado. La bandeja se puede mover hacia arriba y se puede lesionar las manos.
 Para evitar lesiones personales, no ponga la mano en la parte de la bandeja donde se efectúa el grapado (cerca de los rodillos) en la unidad de acabado.
 No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
|
|
IMPORTANTE
|
|
No ponga nada más que el papel de impresión en las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
No ponga nada debajo de las bandejas de la unidad de acabado, ya que se pueden deteriorar las bandejas.
 Como las bandejas de la unidad de acabado se mueven durante la copia/impresión, no ponga nada debajo de las bandejas de las bandejas ya que se pueden deteriorar.
|
Unidades y sus funciones
 |
 |
|
Unidad de Acabado de Cuadernillos G1 y Taladradora Externa 2 Taladros B2/Taladradora Externa 2/4 Taladros B2/Taladradora Externa 4 Taladros B2 y Unidad de Alimentación Intermedia H1
|
Unidad de Acabado Grapadora G1
|
|
1
|
Tapa superior de la unidad de acabado
Abra esta tapa para extraer papel atascado.
|
|
2
|
Tapa superior de la taladradora
Abra esta tapa para extraer papel atascado.
|
|
3
|
Tapa frontal de la bandeja de restos de taladrado
Abra esta tapa para quitar los restos de taladrado o el papel atascado.
|
|
4
|
Unidad de Alimentación Intermedia H1
Abra esta tapa para extraer papel atascado.
|
|
5
|
Tapa frontal de la Unidad de Acabado Grapadora G1
Esta tapa se abre para sustituir el cartucho de grapas de la unidad grapadora o para eliminar un atasco de grapas.
|
|
6
|
Tapa frontal de la Unidad de Acabado de Cuadernillos G1
Esta tapa se abre para sustituir el cartucho de grapas, quitar el papel atascado o eliminar un atasco de grapas en la unidad grapadora y en la unidad grapadora de cuadernillos.
|
|
7
|
Bandeja de cuadernillos de la Unidad de Acabado de Cuadernillos G1
Las impresiones con grapado de cuadernillo se depositan en esta bandeja.
|
|
8
|
Guía de la bandeja de cuadernillos de la Unidad de Acabado de Cuadernillos G1
Ajuste esta guía al tamaño del papel de impresión. |
|
9
|
Bandeja inferior de salida
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".) |
|
10
|
Bandeja superior de salida
Las impresiones se depositan en esta bandeja. Puede establecer el modo Designación de bandejas para indicar que se depositen en esta bandeja las impresiones al utilizar ciertas funciones. (Consulte "Designación de bandeja de salida".)
|
Modos de acabado
La Unidad de Acabado Grapadora G1 y la Unidad de Acabado de Cuadernillos G1 disponen de los siguientes modos de acabado:
Modo Clasificar
Las impresiones se clasifican automáticamente en juegos dispuestos por orden de páginas.
Modo Agrupar
Todas las impresiones de la misma página del original se agrupan en juegos.
Modo Desplazar
Las impresiones depositadas se desplazan alternativamente hacia la parte frontal y posterior de la bandeja con orientación vertical u orientación horizontal (apaisada) según la orientación de los originales. Por ejemplo, si pone originales de tamaño A4R, el papel se deposita y se desplaza en dirección horizontal. Si pone originales de tamaño A4, el papel se deposita y se desplaza en dirección vertical.
Modo Grapar
Las impresiones se clasifican automáticamente en juegos dispuestos según el orden de las páginas y se grapan. Las impresiones se grapan en las siguientes posiciones:

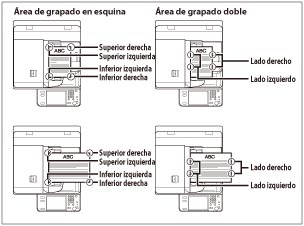

Si el original se pone en el cristal de copia:

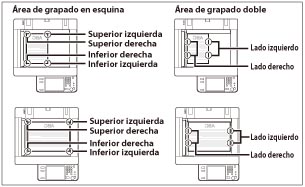

Si los originales se ponen en el alimentador:
Modo Grapar cuadernillo
Permite hacer cuadernillos con las impresiones, compuestos por páginas plegadas y grapadas por el centro.
Modo Taladrar
Produce dos o cuatro taladros (según el tamaño del papel) en las hojas impresas.
Las áreas de taladrado se muestran en la siguiente ilustración.
La distancia entre los taladros es la que se muestra en la ilustración.
Taladradora Externa 2 Taladros
Taladradora Externa 2/4 Taladros
Taladradora Externa 4 Taladros
Modo Pliegue cuadernillo
El equipo pliega el papel a la mitad de su tamaño.
A continuación se indican los tamaños de papel que se pueden depositar en las bandejas de salida del equipo. No obstante, y según las funciones establecidas, es posible que no se puedan depositar ciertos tamaños de papel.
: Disponible-: No disponible
|
Tamaño papel
|
Bandeja A
|
Bandeja B
|
Bandeja C
|
Bandeja de cuadernillos
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
Sobres
|
Nagagata 3
|
|
|
|
-
|
|
Yougatanaga
|
|
|
|
-
|
|
|
Kakugata 2
|
|
|
|
-
|
|
|
Nº 10(COM10)
|
|
|
|
-
|
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
Si utiliza ISO-B5:
|
|
|
|
-
|
|
|
Si utiliza ISO-C5:
|
|
|
|
-
|
|
|
Tamaño libre
|
99 mm x 148 mm a 297 mm x 431 mm
|
|
|
-
|
-
|
|
Tamaño personaliz.
|
99 mm x 148 mm a 297 mm x 431 mm
|
|
|
-
|
-
|
|
IMPORTANTE
|
|
Es posible que se produzca un atasco de papel si la guía de la bandeja de cuadernillos no se ajusta al tamaño del papel de impresión.
Es posible grapar los siguientes tamaños de papel: A3, A4, A4R
No es posible grapar sobres, transparencias, papel vegetal o etiquetas.
Es posible grapar en cuadernillo los siguientes tamaños de papel: A3, A4R
Es posible taladrar los siguientes tamaños de papel:
Si está instalada la Taladradora Externa 2 Taladros o la Taladradora Externa 4 Taladros, pueden realizarse taladros en los siguientes tamaños de papel: A3, A4, A4R
Si está instalada la Taladradora Externa 2/4 Taladros, pueden realizarse taladros en los siguientes tamaños de papel: Dos o cuatro taladros: A3, A4
Puede taladrar transparencias, papel vegetal, etiquetas, sobres o papel pretaladrado.
Es posible plegar en cuadernillo los siguientes tamaños de papel: A3, A4R
No puede plegar en cuadernillo papel fino, transparencias, papel vegetal, etiquetas, sobres o papel pretaladrado.
|
|
NOTA
|
||||
|
Para conocer las instrucciones acerca del mantenimiento general de la unidad de acabado, por ejemplo, la sustitución de grapas, consulte "Mantenimiento". Para información acerca de la eliminación de atascos de papel o de grapas, consulte "Resolución de problemas".
Si se ha establecido el modo Clasificar o Agrupar, las bandejas de salida bajan a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que una bandeja de salida haya llegado a su límite de apilamiento, las siguientes impresiones se depositan automáticamente en la siguiente bandeja disponible. Si todas las bandejas disponibles han llegado a su límite de apilamiento, la impresión se detiene temporalmente. Retire todo el papel de impresión de las bandejas. Las bandejas suben y se reanuda la impresión.
Si pulsa [Desplazar] cuando está establecido el modo Clasificar o Agrupar, cada juego de impresiones se desplaza unos 30 mm alternativamente hacia delante y hacia atrás antes de depositarse en la bandeja de salida.
Si se ha establecido el modo Grapar, la bandeja de salida baja a medida que aumenta la cantidad y el grosor del papel depositado. Una vez que la bandeja de salida haya llegado a su límite de apilamiento, la impresión y el grapado se detienen temporalmente. Cuando se retiran todas las impresiones grapadas de la bandeja de salida, se reanudan la impresión y el grapado.
Cuando utilice el modo Grapar, no retire la pila de papel de la bandeja de salida durante el trabajo. Retire la pila de papel cuando el trabajo haya terminado.
Los números máximos de hojas que se pueden grapar son los siguientes:
A4: 50 hojas de papel (52 a 81 g/m2), 30 hojas de papel (82 a 105 g/m2), 2 hojas de papel (106 a 220 g/m2)
A3 y A4R: 30 hojas de papel (52 a 81 g/m2), 20 hojas de papel (82 a 105 g/m2), 2 hojas de papel (106 a 220 g/m2)
Si el equipo se detiene durante el proceso de grapado y aparece el mensaje <Cargue grapas en la unidad grapadora de cuadernillos.>, quedan muy pocas grapas y es necesario sustituir la caja de grapas. Para continuar, sustituya la caja de grapas. (Consulte "Mantenimiento".)
El modo Grapar cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos G1.
El número máximo de hojas, incluidas las hojas de portada, que se pueden grapar en cuadernillo se indica a continuación.
16 hojas de papel (52 a 81 g/m2)
10 hojas de papel (82 a 105 g/m2)
La precisión de los pliegues que se crean en el modo Grapar cuadernillo varía según el tipo de papel y el número de hojas.
Asegúrese de ajustar la guía de la bandeja de cuadernillos al tamaño del papel de impresión antes de depositar las impresiones grapadas en forma de cuadernillo, tal como se indica a continuación.
El modo Pliegue cuadernillo sólo está disponible si está instalada la Unidad de Acabado de Cuadernillos G1.
El papel se pliega en cuadernillo hoja a hoja y, después, se deposita.
|
