内置装订处理器-D1/内置打孔组件-A1
“内置装订处理器-D1”具备以下模式：“分套”、“分组”、“偏移”和“装订”。如果安装了“内置打孔组件-A1”，还可以使用“打孔”模式。(See "分页装订处理模式.")
另外，如果安装了“内置式分页装订处理器附加托盘-A1”，打印件可以输出到两个不同的位置。
 注意 |
|
如果安装了分页装订处理器，请勿将手放入托盘中正在执行装订操作的部分(辊附近)，否则可能会导致人身伤害。
 使用分页装订处理器时，请勿将手指或手放在分页装订处理器上。否则可能造成人身伤害或损坏分页装订处理器。
|
|
须知
|
|
由于复印/打印期间分页装订处理器的托盘移动，因此请勿将任何物品放置在这些托盘的下面，否则可能会损坏这些托盘。
|
部件及其功能
|
1
|
辅助托盘
如果输出大尺寸纸张，请拉出辅助托盘。
|
|
2
|
输出托盘
纸张输出到输出托盘。
|
|
3
|
内置式分页装订处理器附加托盘-A1
“内置式分页装订处理器附加托盘-A1”可以安装到“内置装订处理器-D1”上，用于提供附加纸张输出托盘。
|
|
4
|
前盖板
打开该盖板可以清除打孔废屑、更换装订组件中的装订针盒或清除卡针。
|
分页装订处理模式
“内置装订处理器-D1”具备以下分页装订处理模式。
分套模式
打印件自动按页序分套。
分组模式
同一页原稿的所有打印件分为一组。
偏移模式
根据原稿方向，输出的打印件按垂直(纵向)或水平(横向)方向交替移动至托盘前部和后部。例如，如果放置A4R原稿，纸张输出时将在水平方向移动。如果放置A4原稿，纸张输出时将在垂直方向移动。
装订模式
打印件自动按页序分套并装订。在如下位置装订打印件：

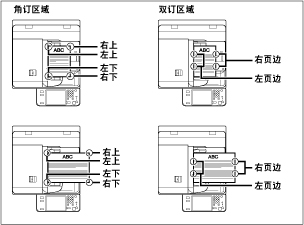

原稿放在稿台玻璃上时：

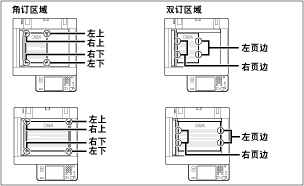

原稿放在输稿器中时：
打孔模式
在已打印页上打两个孔。
打孔区域如下图所示。
孔间距如下图所示。
内置打孔组件
可以从本机的输出托盘输出以下纸张尺寸。但是，根据设置的功能，可能无法输出某些纸张尺寸。
：可用-：不可用
|
纸张尺寸
|
输出托盘
|
|
|
A3
|
|
|
|
A4
|
|
|
|
A4R
|
|
|
|
A5R
|
|
|
|
B4
|
|
|
|
B5
|
|
|
|
B5R
|
|
|
|
信封
|
Nagagata 3
|
|
|
Yougatanaga
|
|
|
|
Kakugata 2
|
|
|
|
No.10 (COM10)
|
|
|
|
Monarch
|
|
|
|
DL
|
|
|
|
如果使用ISO-B5：
|
|
|
|
如果使用ISO-C5：
|
|
|
|
任意尺寸
|
99 mm×148 mm到297 mm×431.8 mm
|
-
|
|
自定义尺寸
|
99 mm×148 mm到297 mm×431.8 mm
|
-
|
|
须知
|
|
如果安装了“内置装订处理器-D1”，则不能安装“内置式双路托盘-H1”。
可以装订如下纸张尺寸：A3、B4、A4、A4R、B5
不能装订信封、透明胶片、描图纸或标签。
可以在以下纸张尺寸上打孔：A3、B4、A4、A4R、B5、B5R
不能在透明胶片、描图纸、标签、信封或带孔纸上打孔。
|
|
注释
|
|
可以同时装订的最大页数(包括封面页)是30张A3、B4和A4R纸张，50张A4和B5纸张。
如果本机在装订过程中停止运行，并且出现信息<添加装订针到装订组件。>，则表明装订针几乎已全部用完，必须更换装订针盒。要继续操作，请更换装订针盒。
如果设置了“分套”、“分组”或“装订”模式，随着输出纸叠的数量和厚度的增加，输出托盘会逐渐下移。在以下情况下，纸张输出后打印可能会暂停。要重新开始打印，请从输出托盘中取出所有打印件。
托盘位置到达下限时
已打印30套时(设置了“装订”模式)
如果设置了“分套”或“分组”模式时按[偏移]，则每套打印件在输出到输出托盘前会交替移动到托盘的前部和后部。
|
