스테이플 피니셔-G1/중철 피니셔-G1/외장 2/3홀 펀처-B2
스테이플 피니셔-G1과 중철 피니셔-G1은 다음 마무리 기능을 제공합니다. 소트, 그룹, 옵셋 및 스테이플
또한, 제본 피니셔-G1에는 중철 모드가 있습니다.
외장 2/3홀 펀처-B2가 장착된 경우 구멍 펀처 모드를 사용할 수 있습니다.
 주의 |
|
피니셔를 사용 중인 경우 피니셔에 손가락 또는 손을 놓지 마십시오. 이 경우 부상을 입거나 피니셔가 손상될 수 있습니다.
피니셔 트레이에서 용지를 제거할 때 피니셔의 배지 트레이에 손을 놓지 마십시오. 트레이가 위로 이동하여 손이 끼일 수도 있습니다.
 피니셔를 장착한 경우, 스테플링이 수행되는 트레이 부위 (롤러 근처)에 손을 놓지 마십시오. 사용자가 부상을 입을 수 있습니다.
 피니셔를 사용 중인 경우 피니셔에 손가락 또는 손을 놓지 마십시오. 이 경우 부상을 입거나 피니셔가 손상될 수 있습니다.
|
|
중요
|
|
피니셔의 트레이 위에 출력 용지 이외의 다른 물체를 놓지 마십시오. 트레이가 손상될 수 있습니다.
피니셔 트레이 아래에 물건을 놓지 마십시오. 트레이가 손상될 수 있습니다.
 복사/인쇄 시 피니셔 트레이가 이동하므로 트레이 위에 아무것도 놓지 마십시오. 그렇지 않으면 트레이가 손상될 수도 있습니다.
|
각 부분 명칭 및 역할
 |
 |
|
중철 피니셔-G1 및 외장 2/3홀 펀처-B2 및 버퍼 패스 유니트-H1
|
스테이플 피니셔-G1
|
|
1
|
피니셔의 상커버
이 커버를 열고 걸린 용지를 제거합니다.
|
|
2
|
펀처 상커버
이 커버를 열고 걸린 용지를 제거합니다.
|
|
3
|
펀치 폐기물 트레이의 전커버
이 커버를 열고 펀치 폐기물을 제거하거나 걸린 용지를 제거합니다.
|
|
4
|
버퍼 패스 유니트-H1
이 커버를 열고 걸린 용지를 제거합니다.
|
|
5
|
스테이플 피니셔-G1의 전면 커버
이 커버를 열고 스테이플러의 스테이플 카트리지를 교체하거나 스테이플을 제거합니다.
|
|
6
|
중철 피니셔-G1의 전면 커버
이 커버를 열고 스테플러 유니트 및 중철 유니트에 있는 스테이플 카트리지를 교체하고 걸린 용지를 제거하거나 걸린 스테이플을 제거합니다.
|
|
7
|
중철 피니셔-G1의 소책자 트레이
중철된 인쇄물이 이 트레이로 출력됩니다.
|
|
8
|
중철 피니셔-G1의 소책자 트레이
출력 용지 크기에 맞게 이 가이드를 설정합니다. |
|
9
|
하단 배지 트레이
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.") |
|
10
|
상부 배지 트레이
인쇄물이 이 트레이로 출력됩니다. 특정 기능을 사용하는 경우, 전용 트레이 설정 모드를 설정하여 인쇄물을 출력하는 데 이 트레이를 지정할 수 있습니다. (See "배지 트레이 지정.")
|
마무리 모드
스테이플 피니셔-G1과 중철 피니셔-G1은 다음 마무리 기능을 제공합니다.
소트 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트됩니다.
그룹 모드
동일한 원고 페이지의 모든 인쇄물이 모두 함께 세트로 그룹화됩니다.
시프트 모드
인쇄 배지는 원고의 방향에 따라 수직(세로) 방향 또는 수평(가로) 방향으로 트레이 앞뒤로 번갈아 전환됩니다. 예를 들면, A4R 원고를 세트한 경우, 용지는 배지되고 수평 방향으로 전환됩니다. 예를 들면, A4 원고를 세트한 경우, 용지는 배지되고 수직 방향으로 전환됩니다.
스테이플 모드

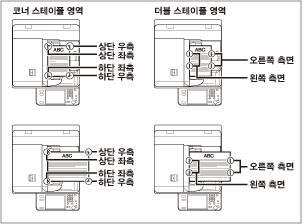

인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트되고 스테이플 됩니다. 인쇄물이 스테이플 되는 위치는 다음과 같습니다.
원고를 원고대에 세트한 경우:
원고를 피더에 세트한 경우:

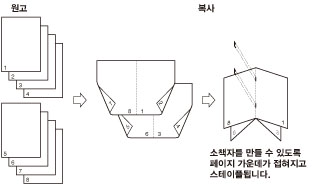

중철 모드
인쇄물을 페이지를 접고 중앙에 스테이플한 소책자로 만듭니다.
구멍 펀치 모드
인쇄된 시트에 (용지 크기에 따라) 2~3개의 구멍을 펀치합니다.
구멍 펀치 영역은 다음 그림과 같습니다.
펀치 구멍 사이의 거리는 다음 그림과 같습니다.
외장 2/3홀 펀처
중철 접기 모드
기기는 용지 크기의 반으로 용지를 접습니다.
기기의 배지 트레이에서 배지될 수 있는 용지 크기는 아래와 같습니다. 단, 일부 용지 크기는 설정 기능에 따라 배지되지 않을 수 있습니다.
: 사용 가능-: 사용 불가능
|
용지 크기
|
트레이 A
|
트레이 B
|
트레이 C
|
제본 트레이
|
|
|
A3
|
|
|
|
|
|
|
A4
|
|
|
|
-
|
|
|
A4R
|
|
|
|
|
|
|
A5R
|
|
|
|
-
|
|
|
B4
|
|
|
|
|
|
|
B5
|
|
|
|
-
|
|
|
B5R
|
|
|
|
-
|
|
|
봉투
|
Nagagata 3
|
|
|
|
-
|
|
Yougatanaga
|
|
|
|
-
|
|
|
Kakugata 2
|
|
|
|
-
|
|
|
No. 10(COM10)
|
|
|
|
-
|
|
|
Monarch
|
|
|
|
-
|
|
|
DL
|
|
|
|
-
|
|
|
ISO-B5를 사용하는 경우:
|
|
|
|
-
|
|
|
ISO-C5를 사용하는 경우:
|
|
|
|
-
|
|
|
임의 크기
|
99 mm x 148 mm ~ 297 mm x 431 mm
|
|
|
-
|
-
|
|
사용자설정 크기
|
99 mm x 148 mm ~ 297 mm x 431 mm
|
|
|
-
|
-
|
|
중요
|
|
출력 용지의 크기에 맞게 제본 트레이 가이드를 조정하지 않으면 용지가 걸릴 수 있습니다.
다음 용지는 스테이플할 수 있습니다: A3, B4, A4, A4R, B5
봉투, OHP 필름, 트레이싱 용지 또는 라벨지는 스테이플할 수 없습니다.
다음 용지는 중철할 수 있습니다: A3, B4, A4R
다음 용지는 구멍 펀치할 수 있습니다:
외장 2/3홀 펀처를 장착한 경우 다음 용지 크기에 펀치할 수 있습니다. 3홀: A3, A4
OHP 필름, 트레이싱 용지, 라벨지, 봉투 또는 펀치된 용지에는 구멍을 뚫을 수 없습니다.
다음 용지는 접기를할 수 있습니다: A3, B4, A4R
얇은 용지, OHP 필름, 트레이싱 용지, 라벨지, 봉투 또는 펀치된 용지에는 중철 접기를 할 수 없습니다.
|
|
참고
|
||||
|
소트 또는 그룹 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하면 후속 인쇄물은 사용할 수 있는 다음 트레이로 자동 배지됩니다. 사용할 수 있는 트레이가 모두 적재 한계에 도달한 경우, 인쇄가 일시적으로 중지됩니다. 출력된 용지를 배지 트레이에서 모두 제거하십시오. 트레이가 위로 이동하고 인쇄가 다시 시작됩니다.
소트 또는 그룹 모드를 설정할 때 [시프트]를 누르면 배지 트레이로 출력되기 전에 각각의 인쇄물 세트가 트레이 앞/뒤로 번갈아 약 30mm 이동됩니다.
스테이플 모드를 설정한 경우, 출력되는 용지의 양과 두께가 증가하면서 배지 트레이는 아래로 이동합니다. 배지 트레이가 적재 한계에 도달하면 인쇄와 스테이플링이 일시적으로 중지됩니다. 배지 트레이에서 스테이플된 인쇄물을 모두 제거하면 인쇄 및 스테이플 작업이 다시 시작됩니다.
스테이플 모드를 사용하는 경우 작업 시 배지 트레이에서 출력된 용지를 제거하지 마십시오. 작업이 완료된 후에만 출력된 용지를 제거하십시오.
스테이플할 수 있는 용지의 최대 매수는 다음과 같습니다.
A4 및 B5: 50매 용지(52 ~ 81 g/m2), 30매 용지(82 ~ 105 g/m2), 2매 용지(106 ~ 220 g/m2)
A3, B4 및 A4R: 30매 용지(52 ~ 81 g/m2), 20매 용지(82 ~ 105 g/m2), 2매 용지(106 ~ 220 g/m2)
스테플링 중에 기기가 정지하고 <스테이플을 보급해 주십시오.>라는 메시지가 나타난 경우, 이는 스테이플을 거의 사용했으므로 스테이플 케이스를 교체해야 합니다. 계속하려면 스테이플 케이스를 교환하십시오. (See "유지보수.")
제본 피니셔-G1을 장착한 경우에만 중철 모드를 사용할 수 있습니다.
표지를 포함하여 중철할 수 있는 최대 용지 매수는 다음과 같습니다.
16매(52 ~ 81 g/m2)
10매(82 ~ 105 g/m2)
중철 모드로 작성된 접기의 정확성은 용지 종류 및 용지 매수에 따라 달라질 수도 있습니다.
중철된 인쇄물을 배지하기 전에 아래 표시된 대로 출력 용지 크기에 맞게 제본 트레이 가이드를 조정해야 합니다.
중철 피니셔-G1을 장착한 경우에만 중철 접기 모드를 사용할 수 있습니다.
용지는 한 번에 한 장씩 중철 접은 후 배지됩니다.
|
