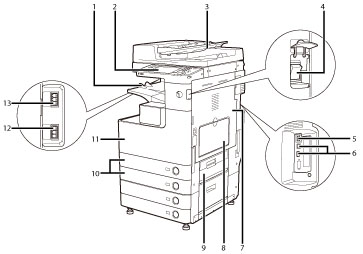

1.
|
Vassoio di consegna
Le stampe e le copie vengono consegnate in questo vassoio.
|
2.
|
Pannello di controllo
Comprende i tasti, il pannello digitale e gli indicatori necessari per l'utilizzo della macchina. (Vedere "Pannello comandi - Parti e relative funzioni".)
|
3.
|
Alimentatore (opzionale)
Gli originali caricati nell'alimentatore vengono posizionati uno alla volta sul vetro di lettura ed acquisiti.
|
4.
|
Interruttore principale
Portare l'interruttore sulla posizione "I" per accendere la macchina. (Vedere "Alimentazione principale e tasto risparmio energetico".)
|
5.
|
Porta LAN (porta Ethernet)
Utilizzare un cavo Ethernet per collegare la macchina a una rete. |
6.
|
Porta USB
Utilizzare la porta USB per collegare dischi fissi esterni e altre periferiche alla macchina. È anche possibile collegare la macchina alla rete utilizzando un cavo USB. |
7.
|
Pannello destro dell'unità principale
Aprire questo pannello per estrarre i fogli inceppati nell'unità principale. (Vedere "Eliminazione degli inceppamenti carta".)
|
8.
|
Vassoio multiuso
Utilizzare il vassoio multiuso per alimentare la carta manualmente e per caricare supporti di formato non standard, per esempio le buste. (Vedere "Caricamento della carta nel vassoio multiuso.".)
|
9.
|
Pannello superiore destro del gruppo cassetti
Aprire questo pannello per estrarre i fogli inceppati nei cassetti 1 e 2. (Vedere "Eliminazione degli inceppamenti carta".)
|
10.
|
Cassetto 1/Cassetto 2
Contiene fino a 550 fogli di carta (80 g/m2).
|
11.
|
Pannello anteriore dell'unità principale
Aprire questo pannello quando si sostituisce il contenitore del toner di scarto.
|
12.
|
LINEA 1
Utilizzare questa porta per collegare una linea fax alla macchina.
|
13.
|
LINEA 2
Utilizzare questa porta per collegare la Super G3 2nd Line Fax Board alla macchina.
|
NOTA
|
La Super G3 2nd Line Fax Board è un prodotto opzionale. Per ulteriori informazioni, vedere "Configurazione del sistema".
Per informazioni sui prodotti opzionali richiesti per utilizzare la funzione fax, vedere "Prodotti opzionali necessari per ciascuna funzione".
|
1.
|
Vetro di lettura
Utilizzare il vetro di lettura quando occorre eseguire la scansione di libri, originali di grande spessore, originali in carta sottile, lucidi ecc.
|
2.
|
Pannello superiore del gruppo di fissaggio
Aprire questo pannello per estrarre i fogli inceppati nel gruppo di fissaggio. (Vedere "Eliminazione degli inceppamenti carta".)
|
3.
|
Contenitore del toner di scarto
Il toner di scarto defluisce in questo contenitore. (Vedere "Sostituzione del serbatoio del toner di scarto".)
|
4.
|
Pannello per sostituzione toner
Aprire questo pannello per sostituire la cartuccia del toner.
|
5.
|
Cartuccia del toner
Quando il toner si esaurisce, estrarre la cartuccia del toner e sostituirla con una cartuccia nuova.
|

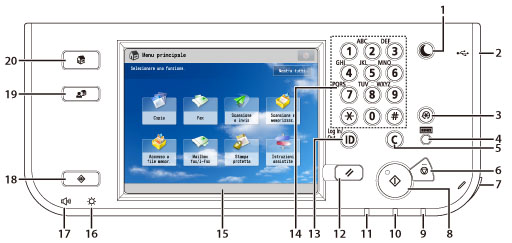

1.
|
Tasto risparmio energetico
Premere per impostare o annullare il modo Riposo. Si accende quando la macchina entra in modo Riposo. Per maggiori informazioni sul modo Riposo automatico, vedere "Alimentazione principale e tasto risparmio energetico".
|
2.
|
Porta USB
Utilizzarla per collegare il supporto di memoria alla macchina tramite USB.
|
3.
|
Tasto Impostazioni/Registrazione
Premere questo tasto per specificare impostazioni/registrazione.
|
4.
|
Tasto di controllo contatore
Premere questo tasto per visualizzare il numero di copie e stampe effettuate.
|
5.
|
Tasto Azzera
Premere questo tasto per cancellare i valori o i caratteri digitati in modo errato.
|
6.
|
Tasto Stop
Premere questo tasto per arrestare un lavoro in esecuzione.
|
7.
|
Penna di modifica
Utilizzarla quando si utilizza il pannello digitale, ad esempio per immettere dei caratteri.
|
8.
|
Tasto Avvio
Premere questo tasto per avviare un'operazione.
|
9.
|
Indicatore di accensione
Si illumina quando la macchina è stata accesa con l'interruttore principale.
|
10.
|
Indicatore di errore
Lampeggia o si accende se vi è un errore nella macchina.
|
11.
|
Indicatore di elaborazione/dati
Lampeggia (colore verde) mentre la macchina sta eseguendo un'operazione e rimane illuminato in modo fisso (colore verde) quando vengono registrati dati fax in memoria.
|
12.
|
Tasto Ripristino
Premere questo tasto per riattivare le impostazioni standard della macchina.
|
13.
|
Tasto ID (Log In/Out)
Premere questo tasto per effettuare il login/logout della macchina quando è impostato un servizio di login.
|
14.
|
Tasti numerici
Premere questi tasti per immettere valori numerici.
|
15.
|
Pannello digitale
In questo pannello viene visualizzata la schermata delle impostazioni per ogni funzione.
Per impostazione predefinita vengono visualizzati otto tasti funzione. |
16.
|
Selettore di regolazione della luminosità
Utilizzare questo selettore per regolare la luminosità del pannello digitale.
|
17.
|
Tasto Impostazioni volume
Premere questo tasto per regolare il volume di allarme di invio/ricezione dei fax, il volume di trasmissione e altre impostazioni.
|
18.
|
Tasto Monitoraggio stato/Annulla
Premere per controllare lo stato dei lavori o per annullare i lavori di stampa. Inoltre è possibile controllare lo stato della macchina, per esempio la quantità di carta residua nella fonte alimentazione carta.
|
19.
|
Tasto Menu rapido
Premere questo tasto per visualizzare le funzioni registrate nel Menu rapido.
|
20.
|
Tasto Menu principale
Premere questo tasto per visualizzare lo schermo Menu principale.
Utilizzare ciascuna funzione selezionandola dallo schermo Menu principale. |
NOTA
|
Per maggiori informazioni sui prodotti opzionali che possono essere installati, vedere "Prodotti opzionali/Software".
|
