Aufbau und Funktionen

1.

In diesem Fach werden die Kopien und Drucke ausgegeben.

2.

Hier finden Sie Tasten, Anzeigen und das Sensordisplay, auf dem Sie programmieren. (Vgl. Abschnitt "Bedienfeld: Aufbau und Funktionen".)

3.

Originale, die Sie in den Einzug legen, werden nacheinander auf das Vorlagenglas gezogen und eingescannt.

4.

In der Stellung <I> ist das System eingeschaltet. (Vgl. Abschnitt "Stromzufuhr und Energiespartaste".)

5.

LAN-Anschluss (Ethernet-Port)
Verwenden Sie ein Ethernet-Kabel zum Anschließen des Systems an ein Netzwerk.

6.

USB-Anschluss
Verwenden Sie den USB-Anschluss, um externe Festplatte und andere Geräte am System anzuschließen. Sie können das System auch über ein USB-Kabel an ein Netzwerk anschließen.

7.

Öffnen Sie diese Abdeckung, um Papierstaus in der Haupteinheit zu beseitigen. (Vgl. Abschnitt "Beseitigen von Papierstau".)

8.

Über das Mehrzweckfach führen Sie Papier manuell zu. Sie benötigen es zum Einlegen von Papier in Sonderformaten wie z. B. von Briefumschlägen. (Vgl. Abschnitt "Einlegen von Papier in das Mehrzweckfach".)

9.

Öffnen Sie diese Abdeckung, um Papierstaus in den Papierkassetten 1 und 2 zu beseitigen. (Vgl. Abschnitt "Beseitigen von Papierstau".)

10.

Fasst bis zu 550 Blatt Papier (80 g/m2).

11.

Öffnen Sie diese Abdeckung zum Austauschen des Alttonerbehälters.

12.

Verwenden Sie diesen Anschluss zum Anschließen einer Faxleitung an das System.

13.

Verwenden Sie diesen Anschluss zum Anschließen des Zweitanschluss für Super G3 Faxkarte an das System.

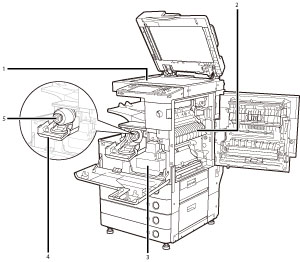

1.

Hier legen Sie Bücher, dicke und dünne Originale, Folien etc. zum Scannen auf.

2.

Öffnen Sie diese Abdeckung, um Papierstaus in der Fixiereinheit zu beseitigen. (Vgl. Abschnitt "Beseitigen von Papierstau".)

3.

Hier wird der alte Toner gesammelt. (Vgl. Abschnitt "Ersetzen des Alttonerbehälters".)

4.

Öffnen Sie diese Abdeckung zum Austauschen von Tonerpatronen.

5.

Wenn der Toner zur Neige geht, ziehen Sie die Tonerpatrone heraus und ersetzen Sie sie durch eine neue.

1.

Über diesen Schalter wird der Schlafmodus aktiviert oder deaktiviert. Leuchtet, wenn das System in den Schlafmodus wechselt. Nähere Informationen zum automatischen Schlafmodus finden Sie im Abschnitt "Stromzufuhr und Energiespartaste".

2.

Verwenden Sie diesen Anschluss zum Verbinden des Speichermediums mit dem System über USB.

3.

Betätigen Sie diese Taste, um Einstellungen vorzunehmen und zu speichern.

4.

Durch Berühren dieser Taste wird die Anzahl der bisher erstellten Kopien und Drucke auf dem Display angezeigt.

5.

Durch Betätigen dieser Taste können Sie irrtümlich eingegebene Werte oder Zeichen löschen.

6.

Durch Betätigen dieser Taste stoppen Sie einen laufenden Auftrag.

7.

Mit diesem Stift programmieren Sie auf dem Sensordisplay vor, z. B. beim Eingeben von Buchstaben.

8.

Durch Betätigen dieser Taste starten Sie eine Operation.

9.

Diese Anzeige leuchtet, wenn das System eingeschaltet ist.

10.

Blinkt oder leuchtet, wenn eine Störung im System vorliegt.

11.

Diese Kontrolllampe blinkt grün, wenn das System arbeitet und leuchtet kontinuierlich grün, wenn Faxdaten im Speicher sind.

12.

Durch Betätigen dieser Taste kehren Sie zu den Grundeinstellungen zurück.

13.

Durch Betätigen dieser Taste loggen Sie sich beim System ein/aus, wenn ein Login-Service eingestellt ist.

14.

Hier geben Sie Zahlenwerte ein.

15.

Hier programmieren Sie die Funktionen über Sensortasten.
In der Standardeinstellung werden acht Funktionstasten angezeigt.

16.

Hier regeln Sie die Helligkeit des Sensordisplays.

17.

Mit dieser Taste können Sie Einstellungen wie Übertragungslautstärke und Alarmlautstärke für Faxempfang und Faxsendung aufrufen.

18.

Mit dieser Taste können Sie den Jobstatus prüfen oder Druckaufträge abbrechen. Außerdem können Sie hier Informationen zum Systemstatus abfragen, z. B. Angaben zum verbleibenden Papiervorrat.

19.

Berühren Sie diese Taste, um die im Expressmenü gespeicherten Funktionen anzuzeigen.

20.

Berühren Sie diese Taste, um das Hauptmenü anzuzeigen.
Dort können Sie die verschiedenen Systemfunktionen nutzen, indem Sie sie auswählen.
