Unidades y sus funciones

1.

Las impresiones y copias se depositan en esta bandeja.

2.

Incluye las teclas, la pantalla táctil y los indicadores necesarios para utilizar el equipo. (Consulte "Secciones y funciones del panel de control".)

3.

Los originales puestos en el alimentador se alimentan hoja a hoja al cristal de copia para su lectura.

4.

Se pone en la posición "I" para encender el equipo. (Consulte "Alimentación principal y tecla de ahorro de energía".)

5.

Puerto LAN (Puerto Ethernet)
Utilice un cable Ethernet para conectar el equipo a una red.

6.

Puerto USB
Utilice el puerto USB para conectar un disco duro externo y otros dispositivos al equipo. También puede conectar el equipo a una red utilizando un cable USB.

7.

Abra esta tapa para eliminar atascos de papel de la unidad principal. (Consulte "Eliminar atascos de papel".)

8.

Utilice la bandeja multiuso para alimentar manualmente el papel, y para cargar papel de tamaño no estándar, como sobres. (Consulte "Cargar papel en la bandeja multiuso".)

9.

Abra esta tapa para eliminar atascos de papel de los casetes 1 y 2. (Consulte "Eliminar atascos de papel".)

10.

Admite un máximo de 550 hojas de papel (80 g/m2).

11.

Abra esta tapa para cambiar el depósito de tóner residual.

12.

Utilice este puerto para conectar una línea de fax al equipo.

13.

Utilice este puerto para conectar la Tarjeta de Fax Súper G3 2ª Línea al equipo.

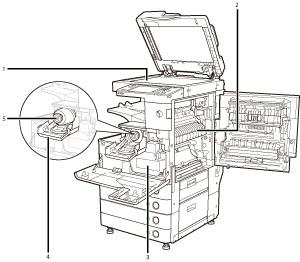

1.

Utilice el cristal de copia cuando vaya a leer libros, originales gruesos, originales finos, transparencias, etc.

2.

Abra esta tapa para eliminar atascos de papel en la unidad de fijación. (Consulte "Eliminar atascos de papel".)

3.

Aquí se acumula el tóner residual. (Consulte "Sustituir el depósito de tóner residual".)

4.

Abra esta tapa para cambiar el cartucho de tóner.

5.

Cuando se agote el tóner, saque el cartucho de tóner y cámbielo por uno nuevo.

1.

Se pulsa para establecer o cancelar el modo de reposo. Se ilumina cuando el equipo entra en el modo de reposo. Para más información sobre el modo de autorreposo, consulte "Alimentación principal y tecla de ahorro de energía".

2.

Utilice para conectar un dispositivo de memoria al equipo a través de USB.

3.

Se pulsa para especificar la configuración.

4.

Se pulsa para ver el número total de copias e impresiones en la pantalla táctil.

5.

Se pulsa para borrar valores o caracteres introducidos.

6.

Se pulsa para detener un trabajo en curso.

7.

Se utiliza cuando se opera la pantalla táctil para, por ejemplo, introducir caracteres.

8.

Se pulsa para iniciar una operación.

9.

Se ilumina cuando el equipo está encendido.

10.

Parpadea o se ilumina cuando hay algún error en el equipo.

11.

Parpadea en color verde cuando el equipo está realizando operaciones, y queda iluminado fijo en color verde cuando hay datos de fax almacenados en memoria.

12.

Se pulsa para restaurar las opciones estándar del equipo.

13.

Se pulsa para iniciar o finalizar una sesión en el equipo cuando se ha establecido un servicio de inicio de sesión.

14.

Se pulsan para introducir valores numéricos.

15.

En ella aparece la pantalla de opciones de cada función.
De forma predeterminada, aparecen ocho teclas de función.

16.

Se utiliza para ajustar la luminosidad de la pantalla táctil.

17.

Se pulsa para ajustar el volumen de alarma de envío/recepción de fax, el volumen de trasmisión, y otras opciones.

18.

Se pulsa para comprobar el estado de los trabajos o para cancelar trabajos de impresión. Además, puede comprobar el estado del equipo, como la cantidad de papel restante en el origen de papel.

19.

Se pulsa para mostrar funciones guardadas en el Menú rápido.

20.

Se pulsa para mostrar la pantalla Menú principal.
Utilice cada función seleccionándola en la pantalla Menú principal.
