각 부분 명칭 및 역할
이 절은 기기의 모든 부분의 명칭 및 기능에 대해서 설명합니다.
선택 품목 제품, 부품 및 기능에 대한 자세한 내용은 "선택 품목 제품/소프트웨어."를 참고하십시오.
외부도
Cassette Feeding Unit-AF1이 장착된 경우
|
1.
|
배지 트레이
인쇄와 복사 용지가 이 트레이로 배출됩니다.
|
|
2.
|
조작 패널
기기 조작에 필요한 키, 터치 패널 화면 및 표시등이 있습니다. (See "조작 패널 명칭 및 기능.")
|
|
3.
|
피더
피더에 세트된 원고는 스캔할 때 원고대로 한 장씩 자동 급지됩니다.
|
|
4.
|
주전원 스위치
"I" 쪽으로 눌러 전원 스위치를 켭니다. (See "주전원 및 절전 키.")
|
|
5.
|
LAN 포트(이더넷 포트)
이더넷 케이블을 사용하여 기기를 네트워크에 연결합니다. |
|
6.
|
USB 포트
기기에 다른 장치 및 외장 하드 디스크를 연결하려면 USB 포트를 사용하십시오. USB 케이블을 사용하여 기기를 네트워크에 연결할 수도 있습니다. |
|
7.
|
본체의 상단 우측 커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
8.
|
수동 급지대
수동으로 용지를 급지하고 봉투 등과 같은 비정형 용지를 넣을 때 수동 급지대를 사용합니다. (See "수동 급지대에 용지 넣기.")
|
|
9.
|
용지 카세트의 상단 우측 커버
용지 카세트 1과 2에 걸린 용지를 제거할 때 이 커버를 엽니다. (See "용지 걸림 제거.")
|
|
10.
|
용지 카세트 1/용지 카세트 2
최대 550매 또는 용지(80 g/m2)를 적재합니다.
|
|
11.
|
본체의 전커버
패토너통을 교환할 때 본 커버를 엽니다.
|
|
12.
|
회선 1
팩스 회선을 기기에 연결할 때는 이 포트를 사용합니다.
|
|
13.
|
회선 2
Super G3 2nd Line Fax Board를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
14.
|
회선 3
Super G3 3rd/4th Line Fax Board를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
15.
|
회선 4
Super G3 3rd/4th Line Fax Board를 기기에 연결할 때는 이 포트를 사용합니다.
|
|
참고
|
|
Super G3 3rd/4th Line Fax Board 및 Super G3 2nd Line Fax Board는 선택 품목 제품입니다. 자세한 내용은 "시스템 구성."을 참고하십시오.
팩스 기능을 사용하는 데 필요한 선택 품목 제품에 대한 자세한 내용은 "각 기능에 필요한 선택 품목 제품."을 참고하십시오.
|

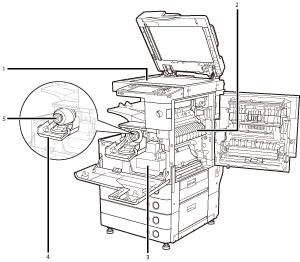

내부도
Cassette Feeding Unit-AF1이 장착된 경우
|
1.
|
원고대
책, 두꺼운 원고, 얇은 원고, 투명한 것을 스캔할 때, 원고대를 사용할 수 있습니다.
|
|
2.
|
정착 유니트의 상단 커버
정착 유니트에 용지 걸림이 발생했을 때, 이 커버를 여십시오. (See "용지 걸림 제거.")
|
|
3.
|
폐토너통
폐토너가 축적됩니다. (See "폐토너통 교체.")
|
|
4.
|
토너 교체 커버
토너 카트리지를 교체하려면 이 커버를 엽니다.
|
|
5.
|
토너 카트리지
토너의 색상이 부족할 경우, 토너 카트리지를 제거하고 새 토너로 교체하십시오.
|
조작 패널 명칭 및 기능
|
1.
|
절전 키
슬립 모드를 설정하거나 취소할 때 누릅니다. 기기가 슬립 모드로 전환되면 켜집니다. 자동 슬립 모드에 대한 자세한 내용은"주전원 및 절전 키."를 참고하십시오.
|
|
2.
|
USB 포트
USB를 통해 기기에 메모리 미디어를 연결하는 데 사용합니다.
|
|
3.
|
설정/등록 키
설정/등록을 지정할 때 누릅니다.
|
|
4.
|
카운터 확인 키
복사 및 인쇄의 총 카운트를 터치 패널 화면에 표시할 때 누릅니다.
|
|
5.
|
Clear 키
입력한 값 또는 문자를 삭제할 때 누릅니다.
|
|
6.
|
중지 키
진행 중인 작업을 중지합니다.
|
|
7.
|
편집 펜
터치 패널 화면에서 문자를 입력하려는 경우에 사용합니다.
|
|
8.
|
시작 키
작업을 시작할 때 누릅니다.
|
|
9.
|
주전원 표시등
주전원을 켜면 켜집니다.
|
|
10.
|
에러 표시등
기기에 에러가 있는 경우에 깜빡이거나 켜집니다.
|
|
11.
|
처리중/데이터 표시등
기기가 작동 중인 경우에는 녹색으로 깜빡이고 팩스 데이터가 메모리에 저장된 경우에는 녹색으로 켜진 채 있습니다.
|
|
12.
|
Reset 키
기기의 표준 설정으로 복원할 때 누릅니다.
|
|
13.
|
ID (Log In/Out) 키
로그인 서비스가 설정된 경우 기기에 로그인/로그아웃할 때 누릅니다.
|
|
14.
|
숫자 키
숫자 값을 입력할 때 누릅니다.
|
|
15.
|
터치 패널 화면
각 기능에 대한 설정 화면이 이 화면에 표시됩니다.
기본으로 8개 기능 키가 표시됩니다. |
|
16.
|
밝기 조정 다이얼
터치 패널 화면의 밝기를 조정합니다.
|
|
17.
|
음량 설정 키
팩스 송신/수신 알람 음량, 전송 음량 및 다른 설정을 조정할 때 누릅니다.
|
|
18.
|
상황확인/중지 키
작업 상황을 확인하거나 인쇄 작업을 취소할 때 누릅니다. 또한 급지 위치에 남아 있는 용지 양과 같은 기기의 상황을 확인할 수 있습니다.
|
|
19.
|
퀵 메뉴 키
퀵 메뉴에 등록된 기능을 표시할 때 누릅니다.
|
|
20.
|
메인 메뉴 키
메인 메뉴 화면을 표시할 때 누릅니다.
메인 메뉴 화면에서 각 기능을 선택하여 기능을 사용할 수 있습니다. |
|
참고
|
|
기기에 장착할 수 있는 선택 품목 제품에 대한 자세한 내용은 "선택 품목 제품/소프트웨어."를 참고하십시오.
|
