Inner Finisher-D1/Inner 2/3 Hole Puncher-A1
Inner Finisher-D1은 다음 모드와 함께 장착되어 있습니다. 소트, 그룹, 옵셋 및 스테이플 Inner 2/3 Hole Puncher-A1이 장착된 경우 구멍 펀치 모드를 사용할 수도 있습니다. (See "마무리 모드.")
또한, Inner Finisher Additional Tray-A1을 장착한 경우에는 인쇄물을 서로 다른 두 개 위치로 배지할 수 있습니다.
 주의 |
|
피니셔를 장착한 경우, 스테플링이 수행되는 트레이 부위 (롤러 근처)에 손을 놓지 마십시오. 사용자가 부상을 입을 수 있습니다.
 피니셔를 사용 중인 경우 피니셔에 손가락 또는 손을 놓지 마십시오. 이 경우 부상을 입거나 피니셔가 손상될 수 있습니다.
|
|
중요
|
|
복사/인쇄 시 피니셔 트레이가 이동하므로 트레이 위에 아무것도 놓지 마십시오. 그렇지 않으면 트레이가 손상될 수도 있습니다.
|
각 부분 명칭 및 역할
|
1.
|
보조 트레이
대형 크기 용지를 출력하는 경우 보조 트레이를 잡아 뺍니다.
|
|
2.
|
배지 트레이
용지가 배지 트레이로 배지됩니다.
|
|
3.
|
Inner Finisher Additional Tray-A1
Inner Finisher Additional Tray-A1을 Inner Finisher-D1에 장착하면 추가 배지 트레이를 사용할 수 있습니다.
|
|
4.
|
앞표지
이 커버를 열고 펀치 쓰레기를 제거하고 스테이플러의 스테이플 카트리지를 교체하거나 스테이플을 제거합니다.
|
마무리 모드
Inner Finisher-D1은 다음과 같은 마무리 모드를 제공합니다.
소트 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트됩니다.
그룹 모드
동일한 원고 페이지의 모든 인쇄물이 모두 함께 세트로 그룹화됩니다.
시프트 모드
인쇄 배지는 원고의 방향에 따라 수직(세로) 방향 또는 수평(가로) 방향으로 트레이 앞뒤로 번갈아 전환됩니다.
원고의 방향에 따라 용지가 세로 또는 가로 방향으로 출력됩니다. 예를 들어 A4R 원고의 경우 가로 방향으로 출력됩니다. A4 원고의 경우 세로 방향으로 출력됩니다.
원고의 방향에 따라 용지가 세로 또는 가로 방향으로 출력됩니다. 예를 들어 A4R 원고의 경우 가로 방향으로 출력됩니다. A4 원고의 경우 세로 방향으로 출력됩니다.
스테이플 모드
인쇄물은 자동으로 페이지 순서대로 정렬된 세트로 소트되고 스테이플 됩니다. 인쇄물이 스테이플 되는 위치는 다음과 같습니다.

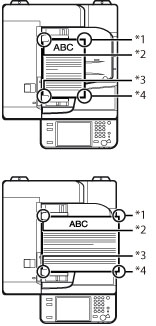

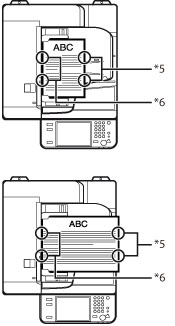

원고를 원고대에 세트한 경우:
|
코너 스테이플 영역
|
이중 스테이플 영역
|
|
 |
 |
|
|
*1 상단 좌측
*2 상단 우측
*3 하단 우측
*4 하단 좌측
|
*5 좌측
*6 우측
|

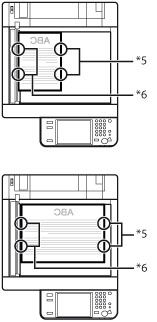

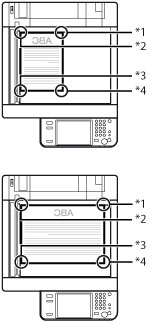

원고를 피더에 세트한 경우:
|
코너 스테이플 영역
|
이중 스테이플 영역
|
|
 |
 |
 |
|
*1 상단 오른쪽
*2 상단 왼쪽 *3 하단 왼쪽 *4 하단 오른쪽 |
*5 오른쪽
*6 왼쪽 |
구멍 펀치 모드
2개에서 4개(용지 크기에 따라) 구멍이 인쇄된 용지에 펀치됩니다.

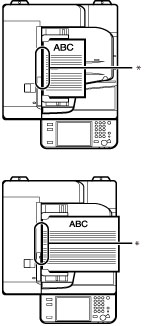

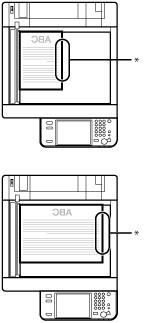

구멍 펀치 영역은 다음 그림과 같습니다.
|
원고대
|
피더
|
 |
 |
|
* 펀치 영역
|
펀치 구멍 사이의 거리는 다음 그림과 같습니다.
내장 2/3홀 펀처
 |
 |
|
2개 구멍
|
3개 구멍
|
|
*1 70 mm
*2 108 mm
|
배지할 수 있는 용지 크기
Inner Finisher-D1의 배지 트레이에서 배지될 수 있는 용지 크기는 다음과 같습니다. 단, 일부 용지 크기는 설정 기능에 따라 배지되지 않을 수 있습니다.
: 사용 가능-: 사용 불가능
|
용지 크기
|
배지 트레이
|
|
|
A3
|
|
|
|
A4
|
|
|
|
A4R
|
|
|
|
A5R
|
|
|
|
B4
|
|
|
|
B5
|
|
|
|
B5R
|
|
|
|
봉투
|
Nagagata 3
|
|
|
Yougatanaga
|
|
|
|
Kakugata 2
|
|
|
|
No. 10(COM10)
|
|
|
|
Monarch
|
|
|
|
DL
|
|
|
|
ISO-C5를 사용하는 경우:
|
|
|
|
임의 크기
|
99 mm x 148 mm ~ 297 mm x 431 mm
|
-
|
|
사용자 설정 크기
|
99 mm x 148 mm ~ 297 mm x 431 mm
|
-
|
|
중요
|
|
Inner Finisher-D1을 장착한 경우에는 Inner 2Way Tray-H1을 장착할 수 없습니다.
다음 용지는 스테이플할 수 있습니다: A3, B4, A4, A4R, B5
봉투, OHP 필름, 트레이싱 용지 또는 라벨지는 스테이플할 수 없습니다.
다음 용지는 구멍 펀치할 수 있습니다: A3, B4, A4, A4R, B5, B5R
OHP 필름, 트레이싱 용지, 라벨지, 봉투 또는 펀치된 용지에는 구멍을 뚫을 수 없습니다.
|
|
참고
|
|
스테이플 교체와 같이 일반적인 피니셔 유지보수에 대한 사항은 "유지보수."를 참고하십시오. 용지 걸림 및 스테이플 거림과 같은 문제 해결에 대한 사항은 "문제 해결."을 참고하십시오.
표지를 포함하여 함께 스테이플할 수 있는 최대 용지 수는 A3, B4 및 A4R 용지의 경우 30매이며 A4 및 B5 용지의 경우 50매입니다.
스테플링 중에 기기가 정지하고 <중철 유닛에 스테이플을 보급해 주십시오.>라는 메시지가 표시되면 스테이플이 거의 다 사용되었으므로 스테이플 카트리지를 교체해야 합니다. 계속하려면 스테이플 카트리지를 교환하십시오.
소트, 그룹 또는 스테이플 모드를 설정한 경우 출력 중인 용지 묶음의 수량과 두께가 늘어갈수록 배지 트레이가 그만큼 아래로 내려가며, 다음 경우에는 인쇄물이 출력된 후 인쇄가 임시로 중지될 수 있습니다. 인쇄를 다시 시작하려면 배지 트레이에서 모든 인쇄물을 제거합니다.
트레이의 위치가 하한 위치에 도달한 경우
30개 세트를 인쇄한 경우(스테이플 모드 설정으로)
소트 또는 그룹 모드를 설정할 때 [시프트]를 누르면 배지 트레이로 출력되기 전에 각각의 인쇄물 세트가 트레이 앞/뒤로 번갈아 이동됩니다.
|
