Cancellazione degli inceppamenti di carta

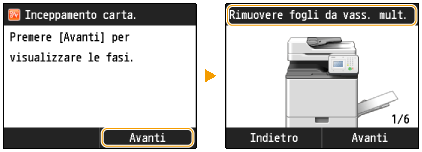

Se si verifica un inceppamento di carta, sullo schermo viene visualizzato <Inceppamento carta.> Toccare <Avanti> per visualizzare soluzioni semplici. Se le procedure visualizzate sullo schermo sono di difficile comprensione, vedere le sezioni seguenti per liberare la carta inceppata.
<Aprire pannello alimentatore.>
Inceppamenti di documenti nell'alimentatore
<Rimuovere fogli da vass. mult.>
Inceppamenti della carta nella macchina
Inceppamenti della carta nel gruppo di fissaggio
<Aprire il cassetto 1.>
Inceppamenti della carta nel cassetto della carta 1
<Aprire pann. destro cassetto.>
Inceppamenti della carta nei cassetti 2, 3 e 4
Quando si rimuove la carta inceppata, non spegnere la macchina
Lo spegnimento della macchina determina l'eliminazione dei dati in stampa. Prestare particolare attenzione durante la ricezione di fax.
Se la carta si spezza
Rimuovere tutti i frammenti di carta per prevenire inceppamenti.
Se la carta si inceppa ripetutamente
Battere la risma di carta su una superficie piana per livellare i bordi dei fogli prima di caricarli nella macchina.
Accertarsi che la carta sia appropriata per la macchina.
Carta
Verificare che nella macchina non siano rimasti frammenti di carta inceppata.
Non rimuovere con forza il documento o la carta inceppata dalla macchina
La rimozione forzata della carta può danneggiare le parti della macchina. Se non è possibile rimuovere la carta, rivolgersi al rivenditore locale autorizzato Canon.
Se non è possibile risolvere un problema
Il numero di cassetti carta può variare in base alla macchina.

Inceppamenti di documenti nell'alimentatore

Estrarre prima eventuali documenti presenti nell'alimentatore. Quindi attenersi alla procedura seguente.
1
Rimuovere il documento inceppato dentro il coperchio alimentatore.
1
Aprire il coperchio dell'alimentatore.
2
Sollevare la leva.
3
Estrarre delicatamente i documenti.
2
Rimuovere il documento inceppato all'interno del coperchio dell'alimentatore.
1
Aprire il coperchio interno dell'alimentatore.
2
Estrarre delicatamente i documenti.
3
Chiudere il coperchio interno dell'alimentatore.
3
Riportare la leva in posizione e chiudere il coperchio dell'alimentatore.
1
Riportare la leva alla sua posizione iniziale.
2
Chiudere il coperchio alimentatore.
4
Rimuovere il documento inceppato nella parte inferiore dell'alimentatore.
1
Aprire l'alimentatore.
2
Estrarre delicatamente i documenti.
3
Chiudere l'alimentatore.

Inceppamenti della carta nella macchina

Se c'è della carta caricata nel vassoio multiuso, per prima cosa rimuoverla. Successivamente seguire la procedura sottostante per controllare se è presente della carta inceppata.
1
Afferrare la maniglia e aprire il pannello destro dell'unità principale.
2
Estrarre delicatamente la carta dal cassetto.
3
Estrarre delicatamente la carta da sotto il gruppo di fissaggio.
4
Estrarre delicatamente la carta dal vassoio di uscita dell'unità principale.
5
Estrarre delicatamente la carta dall'area vicina al rullo di alimentazione.
6
Rimuovere la carta inceppata dall'unità fronte-retro.
1
Sollevare l'unità fronte-retro.
2
Estrarre delicatamente la carta.
3
Riportare la l'unità fronte-retro alla sua posizione iniziale.
7
Chiudere il pannello destro dell'unità principale.

Inceppamenti della carta nel gruppo di fissaggio

Se c'è della carta caricata nel vassoio multiuso, per prima cosa rimuoverla. Successivamente seguire la procedura sottostante per controllare se è presente della carta inceppata.
1
Afferrare la maniglia e aprire il pannello destro dell'unità principale.
2
Rimuovere il gruppo di fissaggio.
1
Tenere il gruppo di fissaggio tramite le parti indicate in blu.
2
Rimuovere il gruppo di fissaggio estraendolo orizzontalmente.
3
Se la carta inceppata sporge dal gruppo di fissaggio, rimuoverla.
1
Posizionare il gruppo di fissaggio su una superficie piana.
2
Estrarre delicatamente la carta dal gruppo di fissaggio.
4
Installare il gruppo di fissaggio.
1
Tenere il gruppo di fissaggio tramite le parti indicate in blu.
2
Allineare il gruppo di fissaggio con il telaio e farlo scivolare gentilmente nella sua posizione in direzione orizzontale.
5
Chiudere il pannello destro dell'unità principale.

Inceppamenti della carta nel cassetto della carta 1

1
Afferrare la maniglia, quindi estrarre il cassetto della carta fino all'arresto.
2
Estrarre delicatamente la carta.
3
Con cautela spingere di nuovo il cassetto della carta nella macchina.

Inceppamenti della carta nei cassetti 2, 3 e 4

Se c'è della carta caricata nel vassoio multiuso, per prima cosa rimuoverla. Successivamente seguire la procedura sottostante per controllare se è presente della carta inceppata.
1
Rimuovere la carta inceppata dall'interno del pannello destro del cassetto della carta.
1
Aprire il pannello destro del cassetto della carta.
2
Estrarre delicatamente la carta all'interno del pannello destro del cassetto della carta.
3
Chiudere il pannello destro del cassetto della carta.
2
Rimuovere la carta inceppata dal cassetto.
1
Estrarre il cassetto della carta (2, 3 o 4).
2
Estrarre delicatamente la carta dal cassetto.
La carta potrebbe essere inceppata in una posizione che non sia il cassetto visualizzato sul display. Estrarre ogni cassetto e controllare se ci sono inceppamenti della carta.
3
Con cautela spingere di nuovo il cassetto della carta nella macchina.
157E-0A2
