Inceppamento della carta all'interno della macchina
Fare riferimento alla procedura indicata sul display, seguire le istruzioni seguenti per rimuovere la carta inceppata.
1
Afferrare il pannello di controllo.
2
Sollevare la piattaforma di scansione.
 Se non si riesce a sollevare il piano di scansione: |
||
|
Assicurarsi che l'alimentatore sia completamente chiuso.
Non tentare di sollevare in modo forzato il piano di scansione poiché la macchina potrebbe danneggiarsi.
|
3
Afferrare il punto di presa sul lato anteriore destro del coperchio del toner.
4
Aprire la copertura toner.
5
Rimuovere la cartuccia del toner.
6
Rimuovere tutta la carta inceppata tirandola con delicatezza.
Se il bordo sporgente della carta inceppata non è visibile:
Non forzare il tiraggio della carta e procedere alla fase successiva.
7

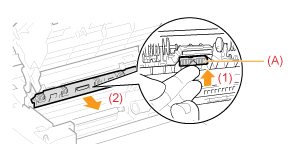

Sollevare la parte di colore verde (A) ed estrarre la guida di uscita della carta per aprirla.
 |
 |
 |
8
Rimuovere tutta la carta inceppata tirandola con delicatezza.
Se il bordo sporgente della carta inceppata non è visibile:
Non forzare la carta per tirarla e procedere con il punto successivo.
9
Sollevare la guida di uscita della carta, quindi chiuderla saldamente.
Accertarsi che ogni estremità della guida di uscita della carta sia chiusa.
 |
|
 |
10
Rimuovere tutta la carta inceppata tirandola con delicatezza.
|
(1)
|

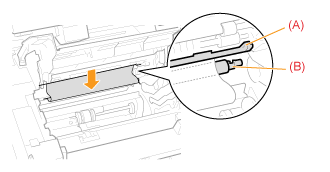

Spingere delicatamente verso il basso la carta inceppata tra l'unità di fissaggio (A) e il rullo (B) finché un bordo non fuoriesce dalla macchina.
 |
|
(2)
|
Alla fuoriuscita del bordo, afferrare entrambi i lati della carta inceppata ed estrarla con attenzione.
 |
Rimuovere tutta la carta inceppata tirandola con delicatezza.
12

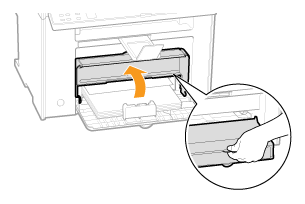

Sollevare la copertura antipolvere.
13
Rimuovere tutta la carta caricata nel cassetto della carta.
14
Rimuovere tutta la carta inceppata tirandola con delicatezza.
15
Caricare di nuovo la carta nel cassetto della carta e abbassare la copertura antipolvere.
Per MF4890dw/MF4870dn:Procedere quindi con il punto 16.
Per MF4780w/MF4750/MF4730:Procedere quindi con il punto 19.
|
Aprire il coperchio posteriore.
17
Rimuovere tutta la carta inceppata tirandola con delicatezza.
18
Chiudere il coperchio posteriore.
Inserire la cartuccia del toner.
Allineare le sporgenze (A) presenti sui lati della cartuccia del toner alle guide posizionate ai lati della macchina. Far scorrere la cartuccia del toner nella macchina finché non ne raggiunge la parte posteriore.
20
Chiudere il coperchio del toner.
|
Se il coperchio del toner non si chiude: |
|
Accertarsi che la cartuccia del toner sia stata installata correttamente nella macchina.
Non tentare di forzare il coperchio del toner per chiuderlo, per non danneggiare la macchina.
|
21
Abbassare la piattaforma di scansione.
La macchina è pronta per stampare.
