配置协议设置

本节介绍使用远程用户界面指定设置的步骤。
在远程用户界面中，可通过网络从 Web 浏览器访问打印机指定设置。
指定设置前，请参阅“注意（协议设置）”。
注释
使用远程用户界面之外的软件指定设置时
也可使用下列软件指定设置。
“FTP 客户端”
可使用命令提示符访问打印机的 FTP 服务器指定设置。
“NetSpot Device Installer”
可使用附带光盘中的佳能软件 NetSpot Device Installer 指定设置。
如果要配置设置，如 DNS 服务器设置，请使用远程用户界面或 FTP 客户端。
可指定的选项因软件而异。请参阅“网络设置项目”，并使用适合所使用网络环境或所要指定选项的软件。
1
启动远程用户界面，然后以管理员身份登录。
“启动远程用户界面”
2
单击 [设置/注册]。
3

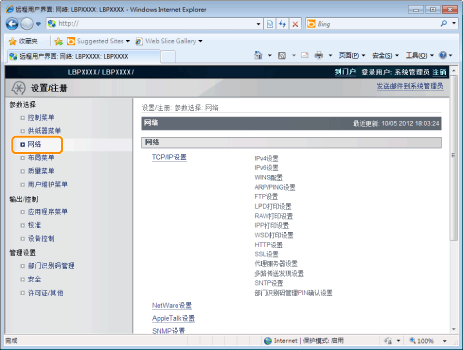

从 [参数选择] 菜单中选择 [网络]。
4

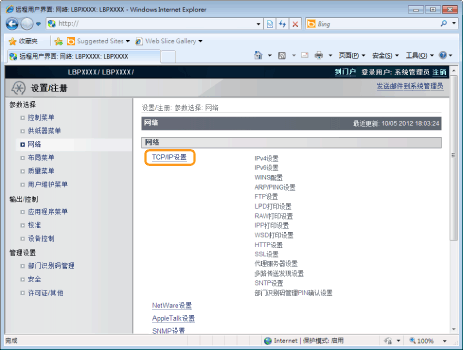

单击 [TCP/IP设置]。
5
配置协议设置。
设置 IP v. 4
WINS 设置
ARP/PING 设置
FTP 设置
LPD 设置
RAW 设置
IPP/IPPS 设置
WSD 设置
HTTP 设置
设置 SSL 密钥和证书
代理服务器设置
多播搜寻设置
SNTP 设置
部门 ID 管理 PIN 配置设置

设置 IP v. 4

(1)

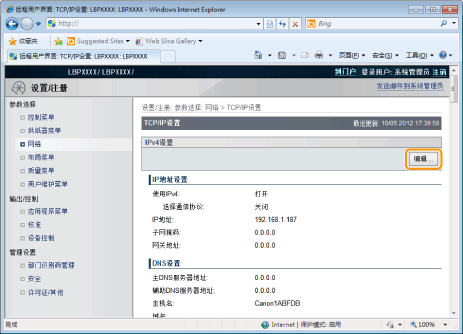

单击 [IPv4设置] 中的 [编辑...]。
(2)

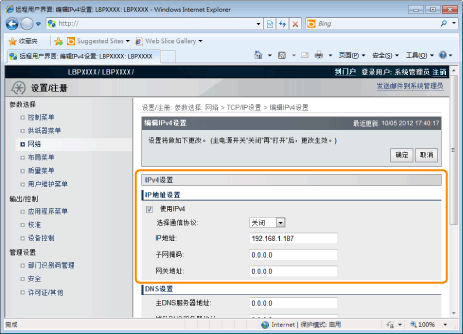

设置 IP 地址。
[使用IPv4]
选中该复选框时，使用 IPv4。
[选择通信协议]
从 [关闭]、[DHCP]、[RARP] 或 [BOOTP] 中选择使用的协议。
使用 [选择通信协议] 选择 [关闭] 时，设置下列项目。
[IP地址]
输入打印机的 IP 地址。
[子网掩码]
输入 TCP/IP 网络使用的子网掩码。
[网关地址]
输入 TCP/IP 网络使用的网关地址。
(3)

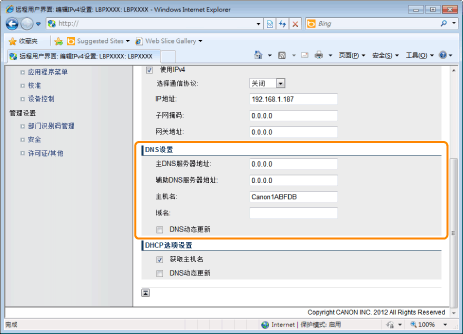

设置 DNS。
[主DNS服务器地址]
输入主 DNS 服务器的 IP 地址。
[辅助DNS服务器地址]
输入辅助 DNS 服务器的 IP 地址。
[主机名]
输入要添加到 DNS 服务器的主机名。最多可以输入 47 个字符。
[域名]
输入打印机所属的域名。最多可以输入 47 个字符。
输入示例：“example.com”
[DNS动态更新]
使用 DNS 动态更新功能时，选中该复选框。不使用 DNS 动态更新功能时，清除该复选框。
使用 DNS 动态更新功能，通过将 [主机名] 和 [域名] 注册到 DNS 服务器，可使用打印机的 IP 地址而无需固定。
(4)

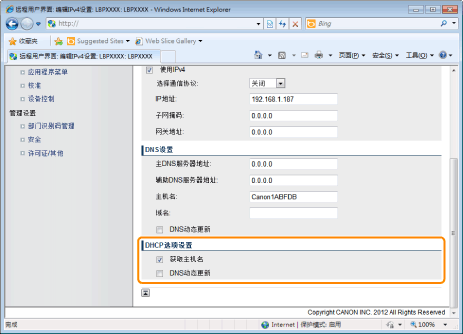

设置 DHCP 选项设置。
[获取主机名]
使用 DHCP 获取主机名时，请选中 [获取主机名] 复选框。
[DNS动态更新]
使用 DHCP 更新主机名时，请选中 [DNS动态更新] 复选框。
(5)

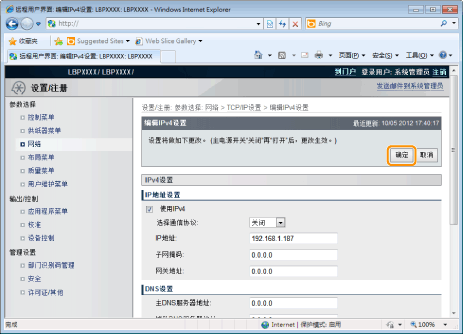

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

WINS 设置

(1)
单击 [WINS配置] 中的 [编辑...]。
(2)

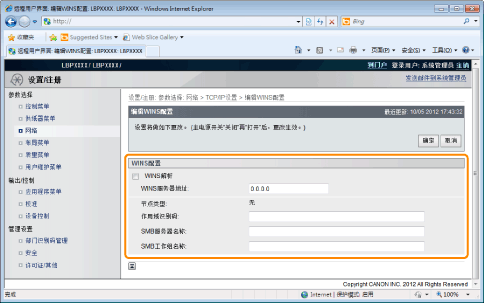

设置 WINS。
使用 WINS 解析时
选中 [WINS解析] 复选框，设置下列项目。
[WINS服务器地址]
输入 WINS 服务器的 IP 地址。
使用 DHCP 指定的 IP 地址设置时，如果从 DHCP 服务器获取 WINS 服务器 IP 地址，则覆盖从 DHCP 服务器获取的 IP 地址。
[作用域识别码]
根据需要输入 [作用域识别码]，最多可以输入 63 个字符。
作用域识别码是确定打印机和计算机可用范围的标识符。无论 WINS 解析设置如何，均可浏览作用域识别码。
在网络环境中的计算机未指定作用域识别码时，将 [作用域识别码] 字段保留空白。
在 WINS 服务器上注册打印机时设置下列项目。
[SMB服务器名称]
输入 WINS 服务器的名称。最多可输入 15 个字符。（不能在字符间输入空格）
使用 SMB 功能设置此处设置的服务器名称。
[SMB工作组名称]
输入工作组名称。最多可输入 15 个字符。（不能在字符间输入空格）
使用 SMB 功能设置此处设置的工作组名称。
不使用 WINS 解析时
清除 [WINS解析] 复选框。
(3)
单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

ARP/PING 设置

选择是否使用 ARP/PING 功能。
(1)

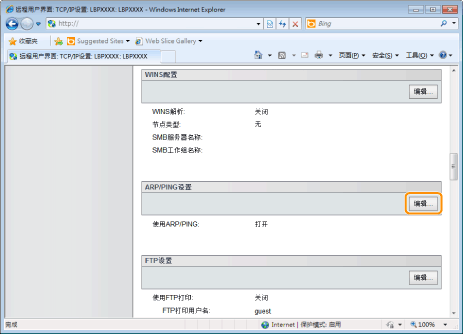

单击 [ARP/PING设置] 中的 [编辑...]。
(2)

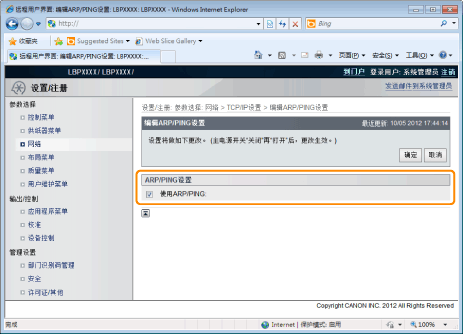

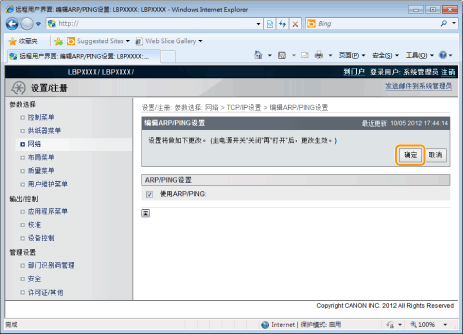

设置 ARP/PING。
[使用ARP/PING]
选中该复选框时，可使用 ARP/PING 命令从客户端更改 IP 地址设置。
(3)
单击 [确定]。
须知
清除 [使用ARP/PING] 复选框时
不能使用 ARP/PING 命令设置 IP 地址。
如果不指定其他选项的设置，则进入步骤 6。

FTP 设置

(1)

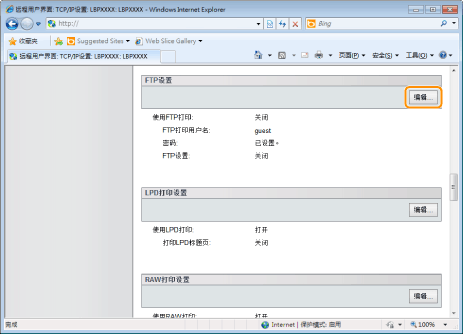

单击 [FTP打印设置] 中的 [编辑...]。
(2)

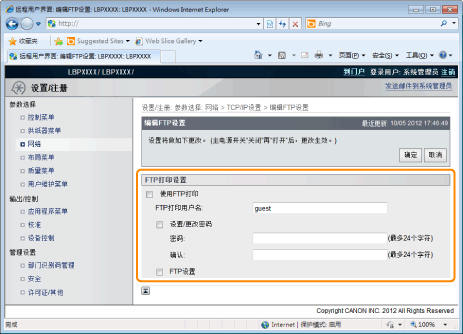

设置 FTP 打印。
[使用FTP打印]
选中该复选框时，可使用 FTP 客户端访问打印机的 FTP 服务器并打印文件。
[FTP打印用户名]
输入登录 FTP 服务器的用户名。最多可以输入 24 个字母数字字符。
不能设置“root”。
[设置/更改密码]
设置/更改密码时，选中复选框。
[密码]
输入登录 FTP 服务器的密码。最多可以输入 24 个字母数字字符。
[确认]
为确认密码，请再次输入所输入的 [密码]。
[FTP设置]
选中该复选框时，可以从 FTP 客户端更改设置。
(3)
单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

LPD 设置

(1)

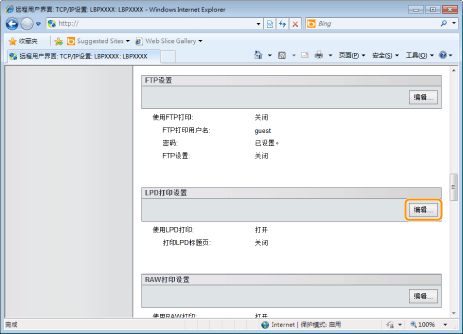

单击 [LPD打印设置] 中的 [编辑...]。
(2)

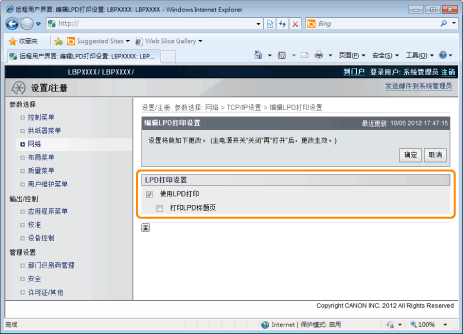

设置 LPD 打印。
[使用LPD打印]
选中该复选框时，启用 LPD 打印功能。
[打印LPD标题页]
选中该复选框时，只要使用 LPD 应用程序打印就会同时打印标题页。
设置每项作业的标题页打印。如果选中 [打印LPD标题页] 复选框，设置打印标题的作业将同时打印标题页；设置不打印标题页的作业不打印标题页。
如果不打印标题页，请清除 [打印LPD标题页] 复选框。如果清除 [打印LPD标题页] 复选框，就不一定打印标题页。
(3)

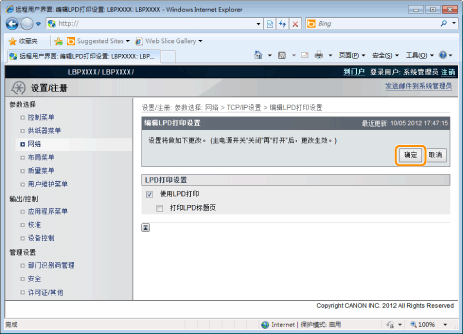

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

RAW 设置
通常，不需要更改此选项的设置。
(1)

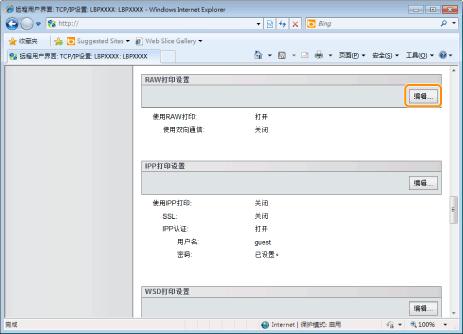

单击 [RAW打印设置] 中的 [编辑...]。
(2)

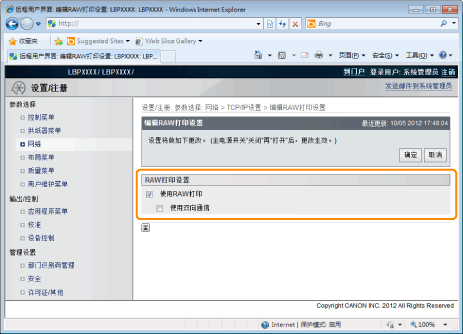

设置 RAW 打印。
[使用RAW打印]
选中该复选框时，启用 RAW 打印功能。
[使用双向通信]
选中该复选框时，执行双向通信。
(3)

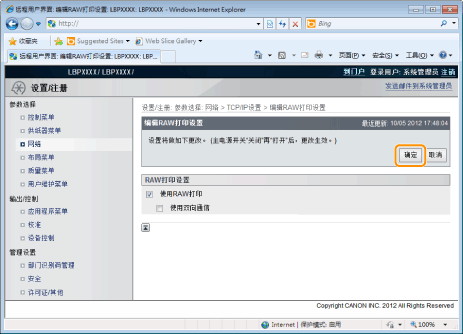

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

IPP/IPPS 设置

(1)
单击 [IPP打印设置] 中的 [编辑...]。
(2)

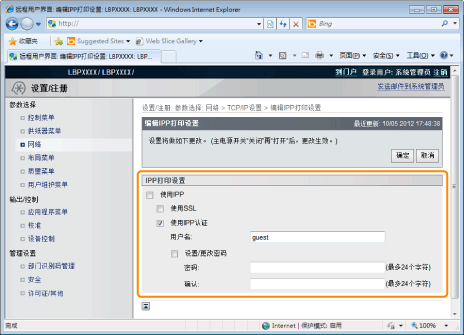

设置 IPP 打印。
要使用 IPP/IPPS 打印
选中 [使用IPP] 复选框，设置下列项目。
[使用SSL]
选中该复选框时，可使用 IPPS（使用 SSL 加密 IPP 通信数据）。
只有启用 SSL 加密通信功能才能使用 IPPS。
如果已经创建密钥和证书，但未注册使用密钥，则无法选中 [使用SSL] 复选框。
[使用IPP认证]
选中该复选框时，使用 IPP 打印用户认证功能。
选中 [使用IPP认证] 复选框时，设置下列项目。
[用户名]
输入 IPP 打印用户认证功能使用的用户名。最多可以输入 24 个字符。
[设置/更改密码]
设置/更改密码时，选中复选框。
[密码]
输入 IPP 打印用户认证功能使用的密码。最多可以输入 24 个字符。
[确认]
为进行确认，请再次输入相同的 [密码]。
须知
选中 [使用IPP] 复选框时
HTTP 设置 [使用HTTP] 自动变为 [打开]。
“HTTP 设置”
不使用 IPP/IPPS 打印时
清除 [使用IPP] 复选框。
(3)

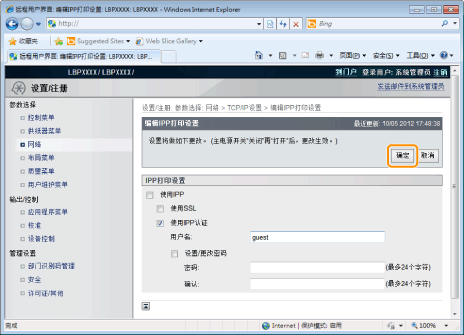

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

WSD 设置

(1)

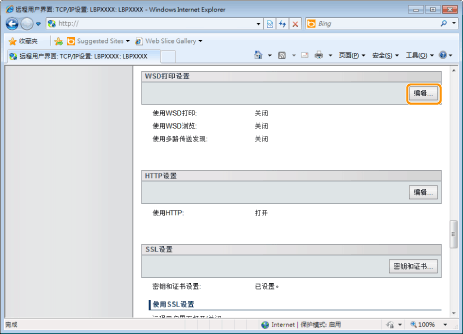

单击 [WSD打印设置] 中的 [编辑...]。
(2)

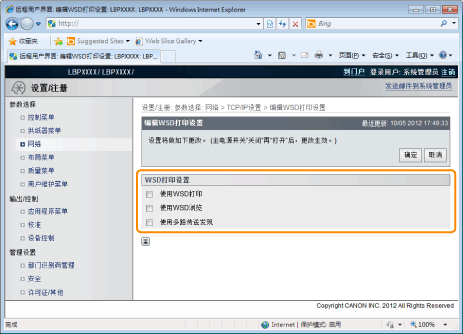

设置 WSD 打印。
[使用WSD打印]
选中该复选框可使用 WSD 打印。
[使用WSD浏览]
选中该复选框时，使用 WSD 参考获取打印机信息。
如果选中 [使用WSD打印] 复选框，将始终选中 [使用WSD浏览] 复选框。
只有清除 [使用WSD打印] 复选框才能清除 [使用WSD浏览] 复选框。
[使用多路传送发现]
选中该复选框可使用多播搜寻。
(3)

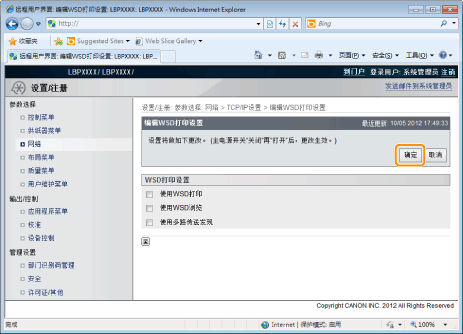

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

HTTP 设置

指定是否使用 HTTP 功能。
(1)

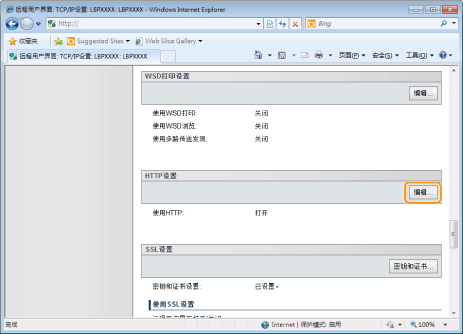

单击 [HTTP设置] 中的 [编辑...]。
(2)

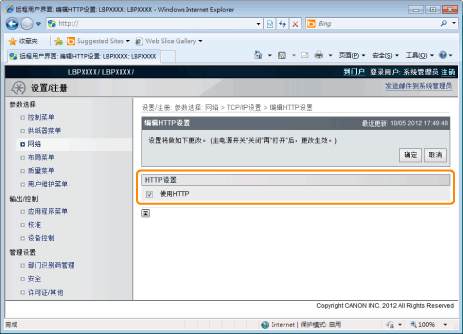

设置 HTTP。
[使用HTTP]
选中该复选框时，可使用 HTTP 访问打印机。
须知
清除 [使用HTTP] 复选框时
使用 HTTP 的功能设置自动更改，如下所示。
[使用IPP打印]
[关闭]
[远程用户界面]*
[关闭]
*
只能从打印机的控制面板和 FTP 客户端进行设置
如果清除 [使用HTTP] 复选框，将无法使用 IPP 打印或远程用户界面，所以进行设置前请咨询网络管理员。
(3)

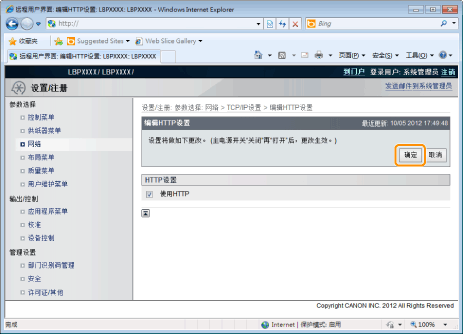

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

设置 SSL 密钥和证书

检查 SSL 使用的密钥。

代理服务器设置

(1)
单击 [代理服务器设置] 中的 [编辑...]。
(2)

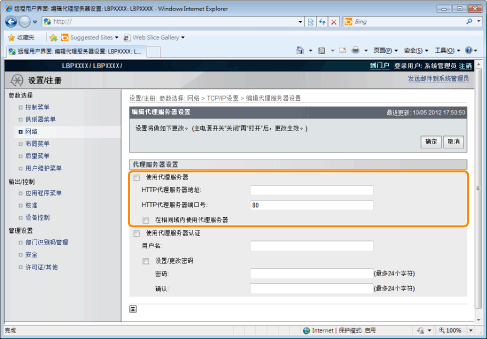

设置代理服务器功能。
使用代理服务器功能时
选中 [使用代理服务器] 复选框，设置下列项目。
[HTTP代理服务器地址]
输入代理服务器功能使用的代理服务器地址。
[HTTP代理服务器端口号]
输入代理服务器功能使用的代理服务器端口号。可在 [0] 至 [99999] 之间设置。
[在相同域内使用代理服务器]
选中该复选框时，在相同域内使用代理服务器功能。
不使用代理服务器功能时
清除 [使用代理服务器] 复选框。
(3)

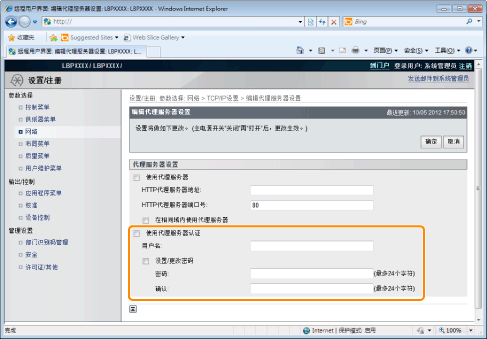

设置代理服务器认证功能。
使用代理服务器认证功能时
选中 [使用代理服务器认证] 复选框，设置下列项目。
[用户名]
输入代理服务器认证使用的用户名。最多可以输入 24 个字母数字字符。
[设置/更改密码]
选中该复选框可使用代理服务器认证的密码。代理服务器认证不使用密码时，清除该复选框。
[密码]
选择 [设置/更改密码] 时，输入代理服务器认证使用的密码。最多可以输入 24 个字母数字字符。
[确认]
为确认密码，请再次输入所输入的 [密码]。
不使用代理服务器认证功能时
清除 [使用代理服务器认证] 复选框。
(4)

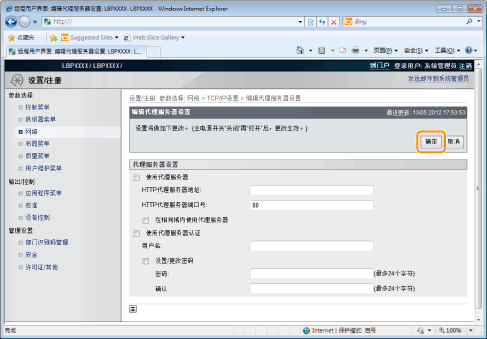

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

多播搜寻设置

设置打印机是否响应通过网络使用多播搜寻的设备搜索。
(1)

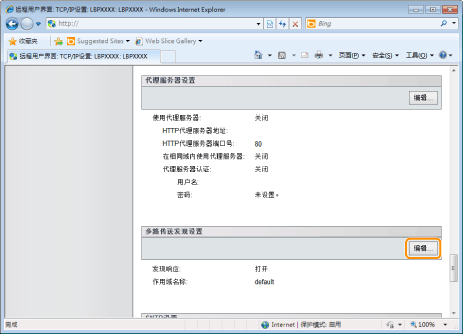

单击 [多路传送发现设置] 中的 [编辑...]。
(2)

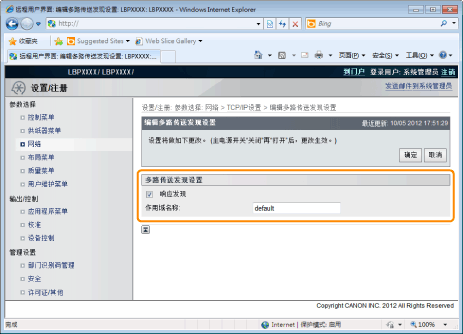

设置多播搜寻。
[响应发现]
选中该复选框，可以响应多播搜索请求。
[作用域名称]
输入使用多播搜寻功能从 NetSpot Device Installer 等实用工具软件搜索指定设备时所使用的作用域名称。最多可以输入 32 个字符。
(3)

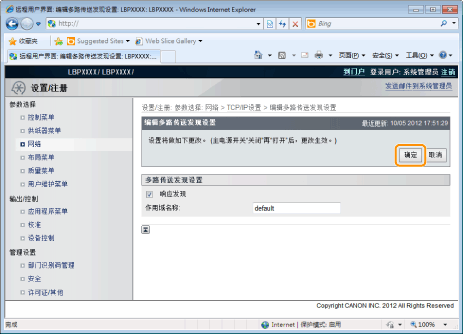

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

SNTP 设置

设置打印机时间是否与 NTP 服务器同步。
(1)

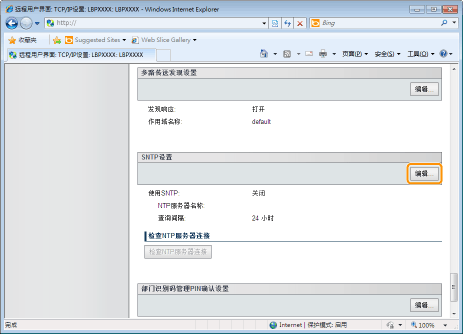

单击 [SNTP设置] 中的 [编辑...]。
(2)

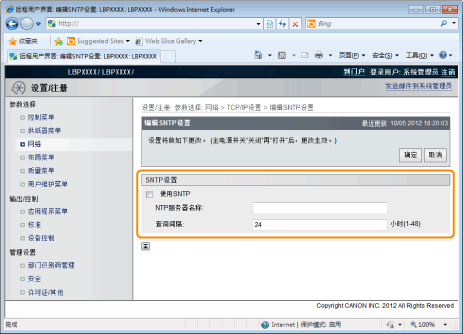

设置 SNTP。
使用 SNTP 客户端功能从 NTP 服务器获取时间信息时
选中 [使用SNTP] 复选框，设置下列项目。
[NTP服务器名称]
如果已设置 DNS，在 [NTP服务器名称] 中输入 NTP 服务器的服务器名称。
如果未设置 DNS，在 [NTP服务器名称] 中输入 NTP 服务器的 IP 地址。
[查询间隔]
设置打印机查询 NTP 服务器时间信息的间隔。可设置 [1] 至 [48]（小时）的间隔。
注释
NTP 服务器
它是互联网上的公共时间信息服务器。
不使用 SNTP 客户端功能时
清除 [使用SNTP] 复选框。
(3)

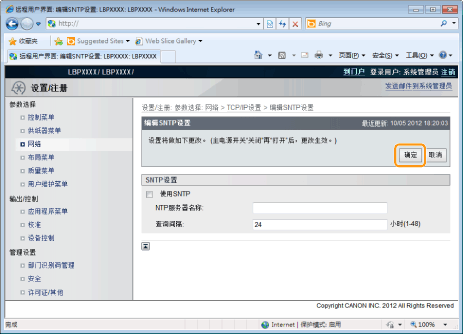

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。

部门 ID 管理 PIN 配置设置

指定使用 XPS 打印机驱动程序打印前是否应确认部门 ID 和密码。
(1)

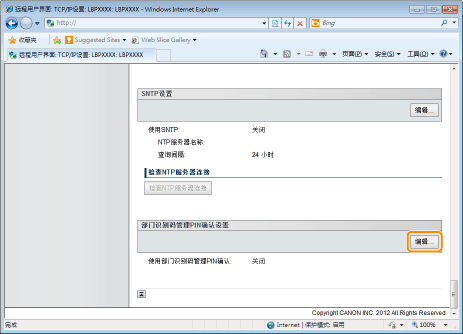

单击 [部门识别码管理PIN确认设置] 中的 [编辑...]
(2)

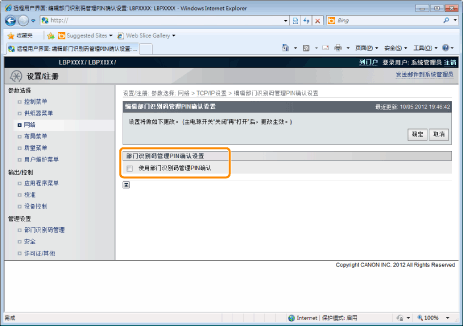

设置部门 ID 管理 PIN 确认功能。
[使用部门识别码管理PIN确认]
选中复选框，则打印时要确认部门 ID 和密码。
须知
要使用该功能，必须预先启用部门 ID 管理。
“指定各部门 ID ”
确认部门 ID 和密码需要用于加密 SSL 通信的密钥对。如果密钥对损坏或无效，即使启用 [部门识别码管理PIN确认设置]，也无法确认部门 ID 和密码。在这种情况下，删除密钥对并参阅“安全设置”注册一个新密钥对。
如果没有密钥对，则无法启用 [部门识别码管理PIN确认设置]。可使用预安装的密钥对或生成打印机的原始密钥对，设置为默认密钥。关于默认密钥的信息和如何生成原始密钥，请参阅“安全设置”。
(3)

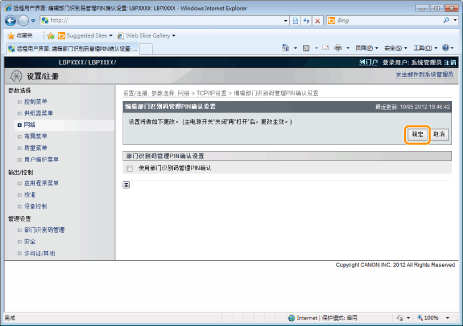

单击 [确定]。
如果不指定其他选项的设置，则进入步骤 6。
6
执行硬复位或重新启动打印机。
→
执行硬复位或重新启动打印机后，设置生效。
注释
执行硬复位
可使用下列步骤执行硬复位。
1.
单击 [设置/注册]。
2.
从 [输出/控制] 菜单中选择 [设备控制]。
3.
选择 [硬复位]，然后单击 [执行]。
