远程用户界面的屏幕布局（每个设置页的详细信息）

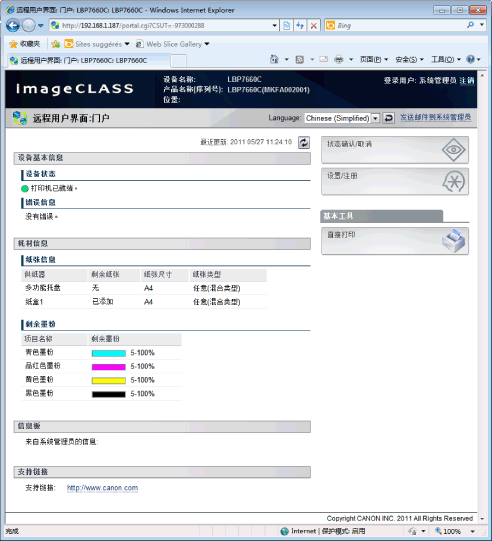

远程用户界面门户页
启动 Web 浏览器并且已登录到远程用户界面时显示的如下所示屏幕，称为门户页。
(1) |
[设备基本信息][设备状态]
指示灯和状态信息显示当前打印机状态。从指示灯颜色可查看打印机的状态，如下所示。
|
||||||||||||||||||||||||
|
[错误信息]
显示打印机产生的错误信息。
|
|||||||||||||||||||||||||
(2) |
[耗材信息][纸张信息]
显示各纸张来源的纸张量、尺寸和类型。
[剩余墨粉]
显示各颜色硒鼓的剩余量。
|
||||||||||||||||||||||||
|
|||||||||||||||||||||||||
(3) |
[信息板]显示来自管理员的信息。
|
||||||||||||||||||||||||
(4) |
[支持链接]显示有关打印机支持信息的链接。
|
||||||||||||||||||||||||
(5) |
[Language]可从下拉列表更改屏幕显示语言。
|
||||||||||||||||||||||||
(6) |
[发送邮件到系统管理员]可向系统管理员发送电子邮件。
|
||||||||||||||||||||||||
(7) |
更新按钮刷新门户页显示最新状态。
|
||||||||||||||||||||||||
(8) |
[状态确认/取消]可检查和更改打印机正在处理的作业状态，还可检查设备状态。
" [状态确认/取消] 菜单"
|
||||||||||||||||||||||||
(9) |
[设置/注册]可设置/更改各打印机设置。可设置/更改的项目因以管理员还是最终用户身份登录而异。
" [设置/注册] 菜单"
|
||||||||||||||||||||||||
(10) |
[直接打印]不用打开您所使用计算机上保存的 PDF 文件、PS/EPS 文件和图像文件，可使用打印机按原样进行打印。
|
（灰色）：
（绿色）：
（黄色）：
（红色）：
]（
在线），继续打印。
"
[状态确认/取消] 菜单
下列页面在 [状态确认/取消] 菜单中。

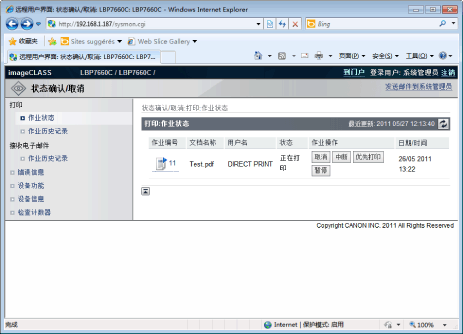

打印：[作业状态] 页
可检查当前正在打印作业的状态并使用取消/恢复进行管理。
(1) |
[作业编号]显示作业的作业编号。单击作业编号时，显示作业的详细信息。
|
(2) |
[文档名称]显示作业名称。对于电子邮件打印作业，显示电子邮件主题。
|
(3) |
[用户名]显示作业的用户名。对于电子邮件打印作业，显示电子邮件发件人。
|
(4) |
[状态]显示作业状态。
|
(5) |
[作业操作]运行作业操作。单击要运行的操作按钮。
|
|
[取消]
|
取消所单击作业的打印并删除作业。
|
|
注释
|
[作业操作]以最终用户模式登录时，仅当允许通过最终用户作业操作时，匹配使用 [设置/注册] - [管理设置] - [安全] 的 [管理设置] 的用户名才可操作作业。
|
(6) |
[日期/时间]显示输入作业的日期和时间。
|
(7) |
更新按钮刷新 [作业状态] 页显示最新状态。
|
(8) |
[返回页首]上移滚动块至页面顶部。
|

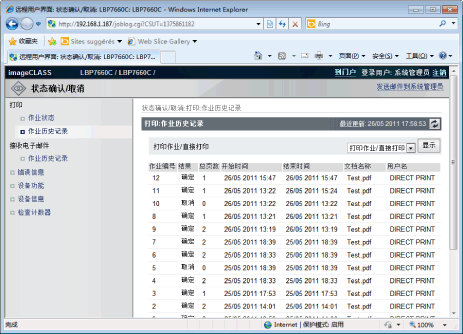

打印：[作业历史记录] 页
显示打印作业/直接打印、保存的作业、报告打印和电子邮件作业历史记录。
|
注释
|
[作业历史记录] 页显示屏只有当通过 [设置/注册] – [管理设置] – [安全] 的 [显示作业历史记录] 允许显示作业历史记录时，才能显示作业历史记录。
|
(1) |
显示切换选择要显示的作业历史记录。列表中仅显示所选类型的作业历史记录。
[打印作业/直接打印]
[报告]
[电子邮件打印]
|
(2) |
显示作业历史记录显示输出作业历史记录列表。
|
(3) |
更新按钮刷新 [作业历史记录] 页显示最新状态。
|
(4) |
[返回页首]上移滚动块至页面顶部。
|

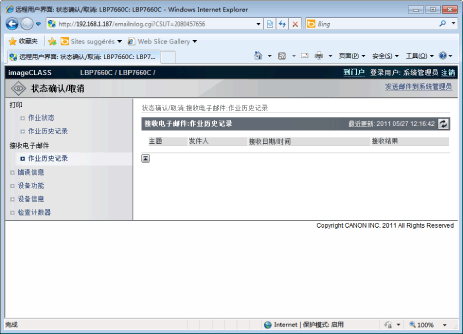

电子邮件接收：[作业历史记录] 页
显示所接收电子邮件的历史记录。
(1) |
显示作业历史记录显示所接收电子邮件的历史记录列表。
|
(2) |
更新按钮刷新 [作业历史记录] 页显示最新状态。
|
(3) |
[返回页首]上移滚动块至页面顶部。
|

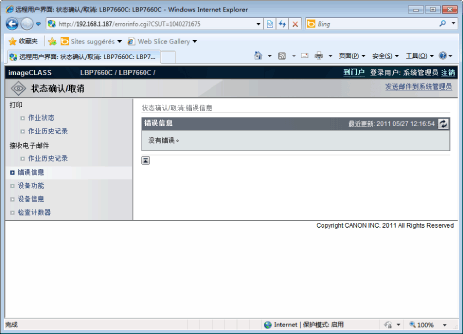

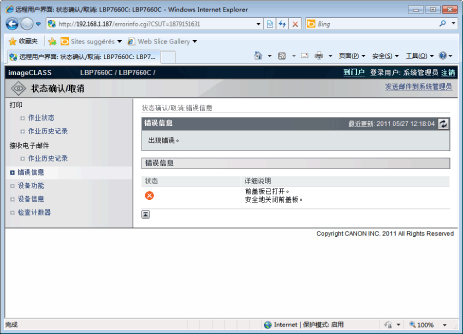

[错误信息] 页
显示打印机出错的信息。
(1) |
[错误信息]（错误数量）显示是否出错，如果有错误，显示错误数量。
|
(2) |
[错误信息]（信息）显示打印机出错信息的状态和解决办法。
所显示图标的含义如下所示。
 |
(3) |
更新按钮刷新 [错误信息] 页显示最新状态。
|
(4) |
[返回页首]上移滚动块至页面顶部。
|

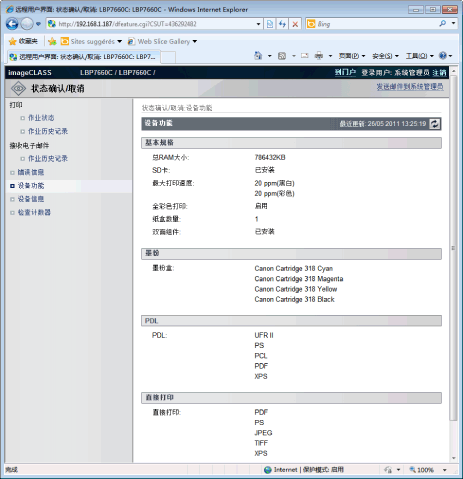

[设备功能] 页
显示当前设备状态下可使用的打印机设备信息和功能。
(1) |
[基本规格]显示打印机控制台中安装的 RAM 容量、安装的选购件和基本打印性能。
|
(2) |
[墨粉]显示打印机中安装的硒鼓信息。
|
(3) |
[PDL]显示打印机可使用的页面描述语言。
|
(4) |
[直接打印]显示直接打印可使用的文件格式和文档格式。
|
(5) |
更新按钮刷新 [设备功能] 页显示最新状态。
|
(6) |
[返回页首]上移滚动块至页面顶部。
|

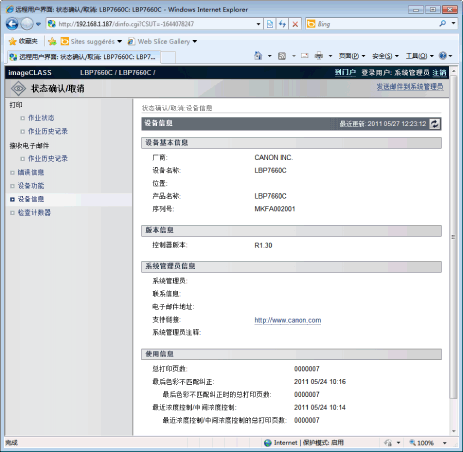

[设备信息] 页
显示打印机的基本信息和系统管理员信息。
(1) |
[设备基本信息]显示打印机的基本信息。
|
(2) |
[版本信息]显示打印机控制器版本。
|
(3) |
[系统管理员信息]显示注册的系统管理员信息。
|
(4) |
[使用信息]显示打印的页数和最后一次维护的日期。
|
(5) |
更新按钮刷新 [设备信息] 页显示最新状态。
|
(6) |
[返回页首]上移滚动块至页面顶部。
|

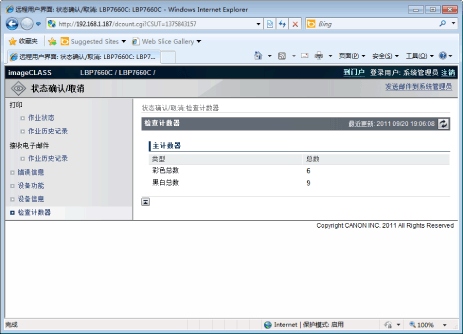

[检查计数器] 页
显示打印的页数。
“检查已打印页数”
(1) |
[主计数器] |
|
显示各计数器打印的页数。
|
|
(2) |
更新按钮 |
|
刷新 [检查计数器] 页显示最新状态。
|
|
(3) |
[返回页首] |
|
上移滚动块至页面顶部。
|
[设置/注册] 菜单
下列页面显示可使用 [设置/注册] 菜单检查的设置。
[参数选择]
[输出/控制]
[管理设置]

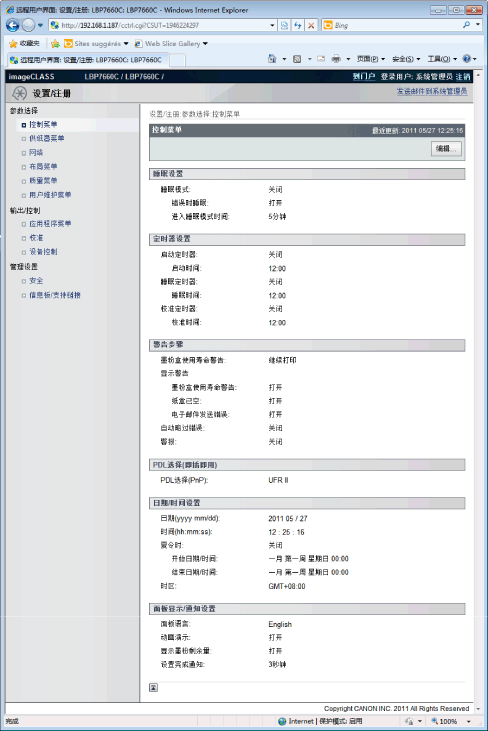

[控制菜单] 页
显示节能模式（睡眠模式）和出错时的操作设置。
有关设置的详细信息，请参阅“[设置] 菜单（[控制菜单] 选项）”。
(1) |
[睡眠设置]显示睡眠模式操作的相关设置。
|
(2) |
[定时器设置]显示定时器操作的相关设置。
|
(3) |
[警告步骤]显示警告显示的相关设置。
|
(4) |
[PDL选择(即插即用)]显示当前所选页面的描述语言。
|
(5) |
[日期/时间设置]显示日期和时间的相关设置。
|
(6) |
[面板显示/通知设置]显示控制面板显示的相关设置。
|
(7) |
[其他]显示上述类别中未包含的其他操作设置。
|
(8) |
[返回页首]上移滚动块至页面顶部。
|
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

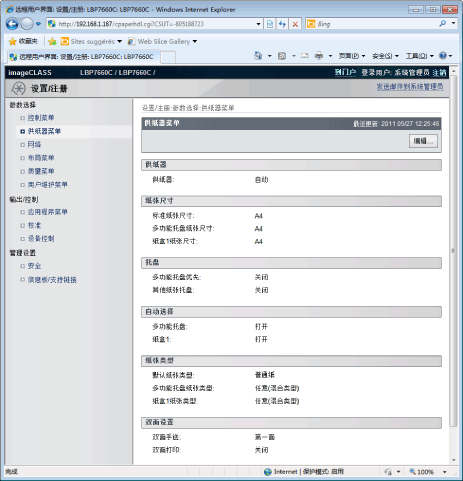

[供纸器菜单] 页
显示从多功能托盘或纸盒打印时的纸张尺寸等设置。
有关设置的详细信息，请参阅“[设置] 菜单（[供纸器] 选项） ”或“ [选择输稿器] 菜单”。
(1) |
[供纸器]显示当前所选的纸张来源。
|
(2) |
[纸张尺寸]显示各纸张来源所选的纸张尺寸。
|
(3) |
[托盘]显示多功能托盘的相关操作设置。
|
(4) |
[自动选择]各纸张来源的 [供纸器] 设置为 [自动] 时，显示是否自动选择识别纸张来源。
|
(5) |
[纸张类型]显示各纸张来源所选的纸张类型。
|
(6) |
[双面设置]显示双面打印的相关设置。
|
(7) |
[返回页首]上移滚动块至页面顶部。
|
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

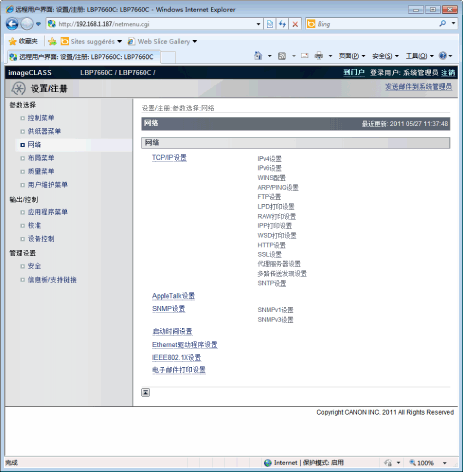

[网络] 页
显示打印机的网络设置等。
(1) |
[TCP/IP设置]显示 TCP/IP 设置。
|
||
(2) |
[AppleTalk设置]显示 AppleTalk 设置。
|
||
(3) |
[SNMP设置]显示 SNMP 设置。
|
||
(4) |
[启动时间设置]显示启动时间设置。
|
||
(5) |
[Ethernet驱动程序设置]显示网络接口设置。
|
||
(6) |
[IEEE802.1X设置]显示 IEEE802.1X 安全设置。
|
||
(7) |
[电子邮件打印设置]显示电子邮件打印设置。
|
||
(8) |
[返回页首]上移滚动块至页面顶部。
|
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

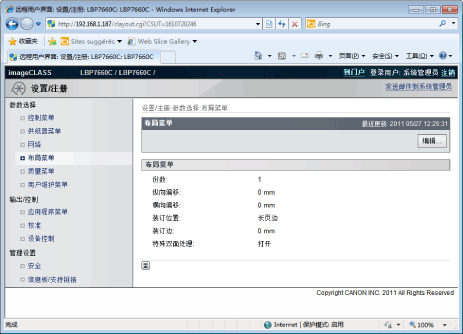

[布局菜单] 页
显示打印外观的相关设置，如打印位置的调整和设置装订线边距。
有关设置的详细信息，请参阅“[设置] 菜单（[布局] 选项）”。
(1) |
[布局菜单]显示页数和打印外观的设置。
|
(2) |
[返回页首]上移滚动块至页面顶部。
|
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

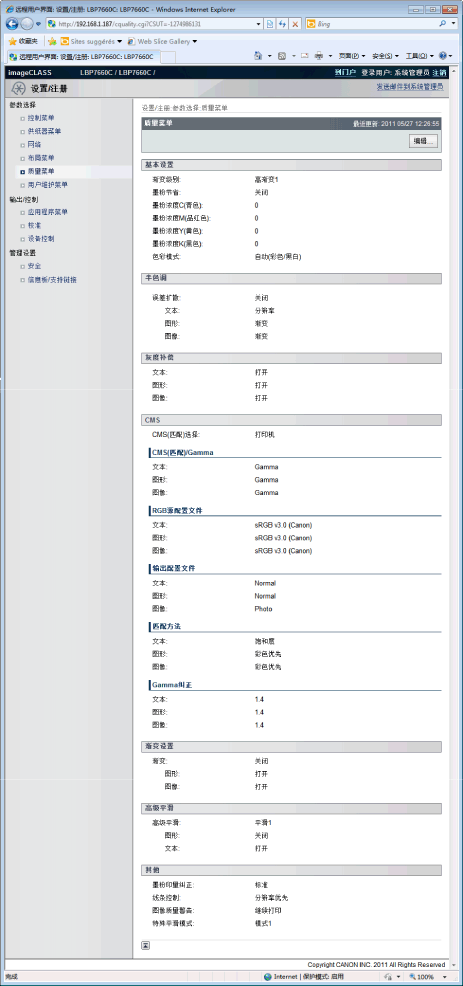

[质量菜单] 页
显示打印质量的相关设置，如墨粉浓度调整。
有关设置的详细信息，请参阅“[设置] 菜单（[质量] 选项）”。
(1) |
[基本设置]显示打印分辨率和墨粉的相关设置。
|
(2) |
[半色调]显示打印时半色调表示方法的相关设置。
|
(3) |
[灰度补偿]显示灰色补偿的相关设置。
|
(4) |
[CMS]显示色彩管理的相关设置。
|
(5) |
[渐变设置]显示渐变处理的相关设置。
|
(6) |
[高级平滑]显示渐变处理的相关设置。
|
(7) |
[其他]显示其它打印质量的相关设置。
|
(8) |
[返回页首]上移滚动块至页面顶部。
|

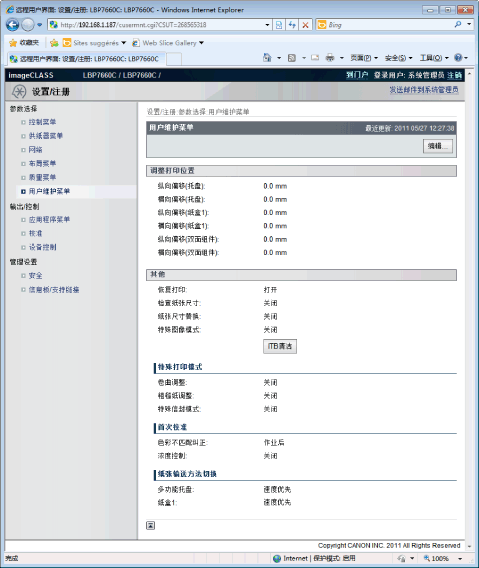

[用户维护菜单] 页
显示出错时从指定的纸张来源调整打印机的设置，例如调整打印位置和恢复打印。
有关设置的详细信息，请参阅“[设置] 菜单（[用户维护] 选项）”。
(1) |
[调整打印位置]显示各纸张来源的打印位置调整设置。
|
(2) |
[其他]显示发生问题时的操作和维护设置。
|
(3) |
[返回页首]上移滚动块至页面顶部。
|
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

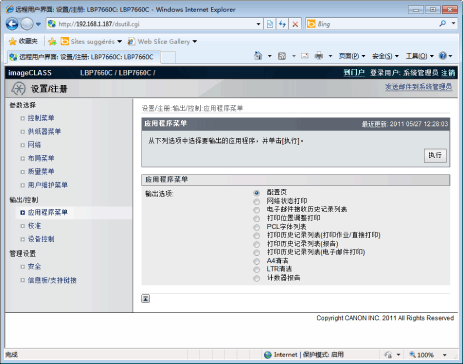

[应用程序菜单] 页
可打印各种管理报告。选择输出的项目，然后单击 [执行]。
有关设置的详细信息，请参阅“ [应用程序菜单] 菜单”。
可输出下列管理报告。
配置页
网络状态打印
电子邮件接收历史记录列表
打印位置调整打印
PCL字体列表
打印历史记录列表(打印作业/直接打印)
打印历史记录列表(报告)
打印历史记录列表(电子邮件打印)
A4清洁
LTR清洁
计数器报告

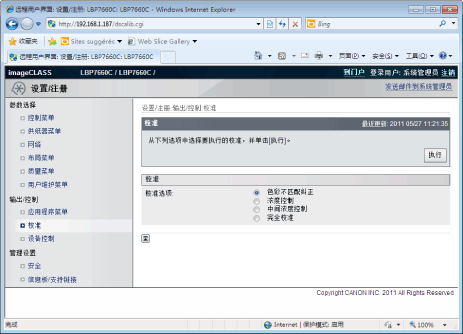

[校准] 页
可运行各种校准。选择运行的项目，然后单击 [执行]。
有关设置的详细信息，请参阅“ [应用程序菜单] 菜单”或“故障排除”。

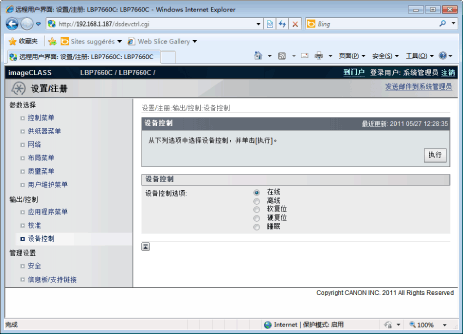

[设备控制] 页
控制打印机。选择运行的项目，然后单击 [执行]。

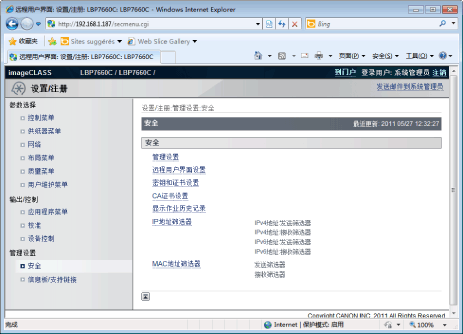

[安全] 页
显示打印机信息和安全设置。
有关设置的详细信息，请参阅“安全设置”。
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|

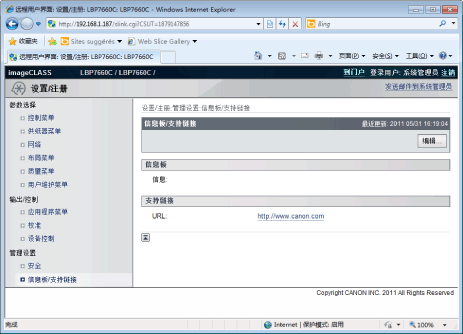

[信息板/支持链接] 页
显示来自管理员的信息和支持页面的链接。
有关设置步骤，请参阅“显示/更改留言板信息和支持链接”。
|
注释
|
更改设置只有当以系统管理员模式登录时才可更改设置。
|
