Unidad de Acabado Interna G1
La Unidad de Acabado Interna G1 dispone de los siguientes modos: Clasificar, Agrupar, Desplazar, y Grapar. (Consulte "Modos de acabado".)
Si la Bandeja de Salida J2 está instalada en el lado derecho del equipo, las impresiones se pueden entregar en tres ubicaciones diferentes.
 ATENCIÓN |
|
Para evitar lesiones personales, no ponga la mano en la parte de la bandeja donde se efectúa el grapado (cerca de los rodillos) en la unidad de acabado.
 No ponga los dedos o las manos en la unidad de acabado cuando ésta se esté usando. Si lo hace, se pueden producir lesiones personales o daños en la unidad de acabado.
|
|
IMPORTANTE
|
|
Como las bandejas de la unidad de acabado se mueven durante la copia/impresión, no ponga nada debajo de las bandejas de las bandejas ya que se pueden deteriorar.
|

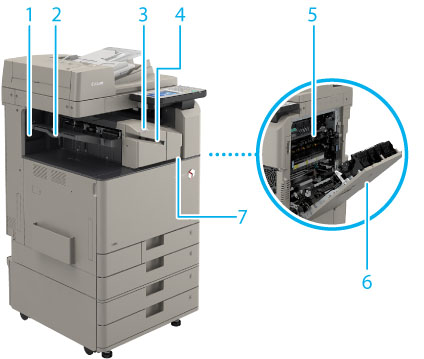

Unidades y sus funciones
|
1.
|
Bandeja auxiliar
Extraiga la bandeja auxiliar si está imprimiendo en papel de tamaño grande.
|
|
2.
|
Bandeja de salida
El papel se deposita en la bandeja de salida.
|
|
3.
|
Botón de grapado
Pulse este botón al llevar a cabo el grapado manual.
|
|
4.
|
Hendidura
Introduzca papel aquí al llevar a cabo el grapado manual.
|
|
5.
|
Guía de entrada de la unidad de acabado
Abra esta guía cuando elimine un atasco de papel. |
|
6.
|
Tapa derecha de la unidad principal
Abra esta tapa para eliminar atascos de papel de la unidad principal. |
|
7.
|
Tapa delantera
Esta tapa se abre para sustituir el cartucho de grapas o eliminar un atasco de grapas en la unidad grapadora. |
Modos de acabado
La Unidad de Acabado Interna G1 dispone de los siguientes modos de acabado.
Modo Clasificar
Las impresiones se clasifican automáticamente en juegos organizados por orden de página.
Modo Agrupar
Todas las impresiones de la misma página del original se agrupan en juegos.
Modo Desplazar
Las impresiones se desplazan alternativamente en la parte delantera y posterior de la bandeja.
Modo Grapar
Las impresiones se clasifican automáticamente en juegos dispuestos según el orden de las páginas y se grapan. Las impresiones se grapan en las siguientes posiciones:
Modo Eco (Sin grapas)
Se puede unir un máximo de cinco hojas de papel sin utilizar grapas.
|
IMPORTANTE
|
|
El modo Eco (Sin grapas) sólo puede unir menos de cinco hojas de papel (de lo contrario la unión puede ser débil) en función del entorno de uso, el gramaje del papel y el tipo de papel, etc.
|
Modo de grapado manual
Le permite grapar manualmente un juego de cada vez introduciendo papel impreso en la hendidura de la unidad de acabado interna.
Si el original se pone en el cristal de copia:
|
Área de grapado en esquina/Eco (Sin grapas)
|
Área de grapado doble
|
|
 |
|
 |
|
*1 Superior izquierda
*2 Superior derecha
*3 Inferior derecha
*4 Inferior izquierda
|
*5 Lado izquierdo
*6 Lado derecho
|
Si los originales se ponen en el alimentador:
|
Área de grapado en esquina/Eco (Sin grapas)
|
Área de grapado doble
|
|
 |
|
 |
|
*1 Superior derecha
*2 Superior izquierda *3 Inferior izquierda *4 Inferior derecha |
*5 Lado izquierdo
*6 Lado derecho |
Los siguientes son los tamaños de papel que se pueden depositar en las bandejas de salida del equipo. No obstante, y según las funciones establecidas, es posible que no se puedan depositar ciertos tamaños de papel.
: Disponible-: No disponible
|
Tamaño papel
|
Bandeja de salida
|
|
|
A3
|
|
|
|
A4
|
|
|
|
A4R
|
|
|
|
A5
|
|
|
|
A5R
|
|
|
|
Sobre
|
No.10(COM10)
|
|
|
Monarch
|
|
|
|
DL
|
|
|
|
ISO-C5
|
|
|
|
Nagagata 3
|
|
|
|
Yougatanaga 3
|
|
|
|
Kakugata 2
|
|
|
|
Tamaño personalizado
|
98,4 mm x 139,7 mm a 320 mm x 457,2 mm
|
|
|
Tamaño libre
|
98,4 mm x 139,7 mm a 320 mm x 457,2 mm
|
|
|
IMPORTANTE
|
|
Si la Unidad de Acabado Interna G1 está instalada, no podrá instalar la Bandeja Interna de 2 Vías J1.
La Unidad de 3 Vías D1 se necesita para instalar la Unidad de Acabado Interna G1 en imageRUNNER ADVANCE C3320 e imprimir en la bandeja superior.
Es posible grapar los siguientes tamaños de papel: A3, A4, A4R
Sólo el papel de tamaño A3 y A4 se puede unir con el modo Eco (Sin grapar).
No es posible grapar sobres, transparencias, papel vegetal o etiquetas.
El modo Eco (Sin grapar) no se puede utilizar para papel grueso, papel estucado de una cara, papel estucado a doble cara, sobres, transparencias, papel vegetal, etiquetas o papel opaco.
|
|
NOTA
|
|
Para conocer las instrucciones acerca del mantenimiento general de la unidad de acabado, por ejemplo, la sustitución de grapas, consulte "Mantenimiento". Para conocer las instrucciones acerca de la resolución de problemas, por ejemplo, atascos de papel y atascos de grapas, consulte "Resolución de problemas".
El número máximo de hojas (incluidas las portadas) que pueden graparse juntas es 50 hojas.
Un máximo de cinco hojas se puede unir con el modo Eco (Sin grapar).
Si el equipo se detiene durante el proceso de grapado y aparece el mensaje <Cargue grapas en la unidad grapadora.>, quedan muy pocas grapas y es necesario sustituir el cartucho de grapas. Para continuar, sustituya el cartucho de grapas.
Si se ha establecido el modo Clasificar, Agrupar o Grapar, las bandejas de salida bajan a medida que aumenta la cantidad y el grosor del papel depositado, y es posible que la impresión se detenga temporalmente tras depositar el papel en los siguientes casos. Retire todas las impresiones de la bandeja de salida y se reanudará la impresión.
Cuando la posición de la bandeja alcanza su límite inferior
Cuando se han impreso 30 juegos (con el modo Grapar establecido)
Si pulsa [Desplazar] cuando está establecido el modo Clasificar o Agrupar, cada juego de impresiones se desplaza alternativamente hacia delante y hacia atrás antes de depositarse en la bandeja de salida.
|
