區域指定

利用該模式，可以在已掃描影像中指定要掃描/影印的區域或要消隱的區域。使用預覽螢幕上的編輯筆或控制面板上的數字鍵，可以指定區域。
使用編輯筆
使用數字鍵
須知
若要與「影像重複」模式一起使用「區域指定(顯現)」，首先指定「影像重複」模式，然後指定所需區域。僅可以指定一個區域。
若指定區域太小，即使色彩模式設定為「自動(彩色/黑白)」，彩色原稿也可能以「黑白」模式掃描。
指定區域時，指定一面長度為15 mm或更長的區域。如果指定區域的一面小於15 mm，則會出現提示變更區域尺寸的訊息。
注意
可以使用數字鍵修改用編輯筆指定的區域。
若使用編輯筆指定區域，則輸出影像可能無法準確地反映指定區域。若要準確地指定區域，請使用數字鍵輸入數值。

使用編輯筆

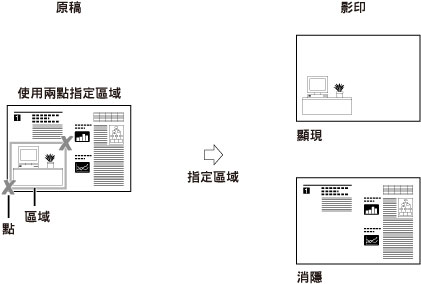

可以使用兩點指定區域。
須知
若將原稿放入送稿機中，則不能使用「區域指定」模式影印或掃描文件。
1.
按[影印]。
2.

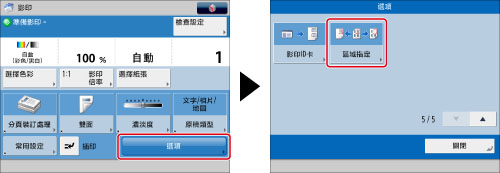

按[選項]→[區域指定]。
3.
按[筆輸入]。
4.
按[開始掃描]。
須知
請確保原稿放在原稿台玻璃上。
5.
使用編輯筆指定區域。
注意
要清除上一個輸入的點，請按[刪除點]。(一旦指定了區域，[刪除點]就會變為[清除區域]。)
要清除指定區域，請按[清除區域]。
要放大原稿的任何區域，請按倍率下拉清單→選擇放大倍率→按[]、[]、[]或[]顯示所需區域。
6.
選擇[顯現]或[消隱]。
每個項目的詳細資訊顯示如下。
[顯現]：
僅影印指定區域中的內容而忽略原稿的其餘部分。
[消隱]：
透過消隱指定區域中的內容影印原稿。
7.
按[預覽]→檢查指定區域→按[確定]。
注意
要修改用編輯筆指定的區域，請按[微調]→[選擇點]直到螢幕顯示要修改的點→按[]、[]、[]或[]移動點→按[確定]→[預覽]檢查已修改的區域。
8.
按[下一步]→選擇[向中央移位]或[不向中央移位]。
若僅選擇[消隱]，則不必執行此步驟。
注意
若事先已指定「向中央移位」模式，則不會出現「向中央移位設定」螢幕。
取消區域設定時，會刪除「區域指定」模式中指定的「向中央移位」設定。
9.
按[確定]。
若需要為多份原稿指定相同區域，從原稿台玻璃上取下原稿→將所有原稿放入送稿機→按 (啟動)。

使用數字鍵

注意
有關輸入以英吋為單位的數值的說明，請參閱"基本操作."
1.
按[影印]。
2.
按[選項]→[區域指定]。
3.
按[數字鍵輸入]。
須知
執行下一步驟之前，必須手動測量要在原稿上指定的區域的尺寸和位置。

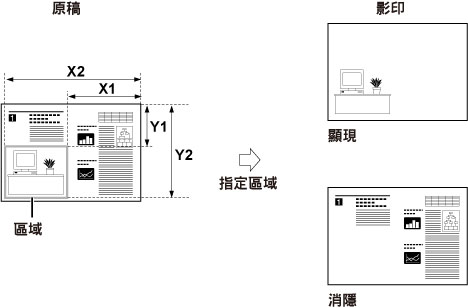

測量XY軸的數值時，務必從影像開始向外測量到原稿右邊緣，以及向上測量到原稿上邊緣。這些測量值提示本機器需要顯現的區域的尺寸和位置。
4.
按[X1]、[X2]、[Y1]和[Y2]→使用 - (數字鍵)。
[X1]：
區域右邊到原稿右邊緣的距離。
[X2]：
區域左邊到原稿右邊緣的距離。
[Y1]：
區域上邊到原稿上邊緣的距離。
[Y2]：
區域下邊到原稿上邊緣的距離。
注意
要變更已輸入的數值，請按[X1]、[X2]、[Y1]或[Y2]→使用 - (數字鍵)輸入正確的數值。
要檢查指定區域，請按[檢查區域]。
要清除指定區域，請按[清除區域]。
5.
選擇[顯現]或[消隱]。
每個項目的詳細資訊顯示如下。
[顯現]：
僅影印指定區域中的內容而忽略原稿的其餘部分。
[消隱]：
透過消隱指定區域中的內容影印原稿。
6.
按[下一步]→選擇[向中央移位]或[不向中央移位]。
若僅選擇[消隱]，則不必執行此步驟。
注意
若事先已指定「向中央移位」模式，則不會出現「向中央移位設定」螢幕。
取消區域設定時，會刪除「區域指定」模式中指定的「向中央移位」設定。
7.
按[確定]。
