Takaosa

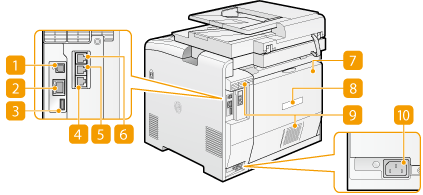

MF729Cx / MF728Cdw / MF724Cdw

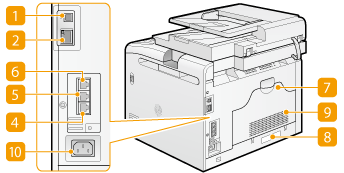

MF628Cw / MF623Cn
USB-portti (USB2.0)
Kytke USB-kaapeli, kun yhdistät laitteen ja tietokoneen.
Verkkoportti
Kytke verkkokaapeli, kun yhdistät laitteen langallisen lähiverkon reitittimeen tms. Yhdistäminen langalliseen lähiverkkoon
USB-portti (USB1.1) (MF729Cx / MF728Cdw / MF724Cdw)
Käytä tätä porttia esimerkiksi kolmannen osapuolen USB-muistilaitteen kytkemiseen.
Puhelinjohdon liitäntä (MF729Cx / MF728Cdw / MF628Cw)
Kytke puhelinjohto, kun kytket laitteen puhelinlinjaan. Puhelinlinjan kytkeminen
Ulkoisen puhelimen liitäntä (MF729Cx / MF728Cdw / MF628Cw)
Kytke puhelimesi tai puhelinvastaajasi. Puhelinlinjan kytkeminen
Luurin liitäntä (MF729Cx / MF728Cdw / MF628Cw)
Tähän kytketään lisävarusteena saatavana oleva luuri.
Takakansi
Avaa takakansi, kun selvität paperitukoksia. Tukosten selvittäminen
Arvokilpi
Tässä kilvessä näkyy sarjanumero, jota tarvitaan, kun tehdään laitteeseen liittyviä kyselyjä. Kun ongelman ratkaiseminen ei onnistu
Tuuletusaukot
Laitteen sisällä oleva ilma puhalletaan ulos, että laitteen sisäpuoli jäähtyisi. Huomaa, että esineiden asettaminen tuuletusaukkojen eteen estää tuuletuksen. Asentaminen
Virtaliitäntä
Virtajohto kytketään tähän liitäntään.
