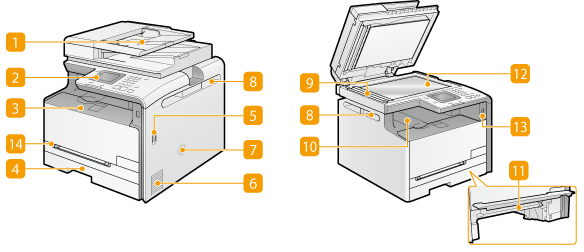

Передняя сторона
MF729Cx / MF728Cdw / MF724Cdw
MF628Cw / MF623Cn
Податчик
Автоматически подает документы в устройство для сканирования. Если в податчик загружены два и более листов, документы сканируются последовательно. Размещение документов
Панель управления
На панели управления размещены клавиши, такие как цифровые клавиши, клавиша [Пуск], дисплей и индикаторы состояния. На панели управления можно выполнить любую доступную операцию и указать нужные параметры. Панель управления Дисплей
Передняя крышка
Откройте эту крышку для замены картриджа с тонером или устранения замятия бумаги.
Процедура замены картриджей с тонером Устранение замятия бумаги
Процедура замены картриджей с тонером Устранение замятия бумаги
Кассета для бумаги
Загрузите тип бумаги, который часто используется в лотке для бумаги. Загрузка бумаги в лоток
Переключатель питания
Служит для включения и выключения питания. Чтобы перезапустить устройство, отключите его и подождите как минимум 10 секунд, прежде чем включить его снова.
Вентиляционные отверстия
Воздух, находящийся внутри устройства, выводится наружу для охлаждения внутренних компонентов. Обратите внимание, что размещение объектов перед вентиляционными отверстиями препятствует вентиляции. Установка
Динамик
Издает звуки, генерируемые устройством, например сигналы факса и предупреждения.
Ручки для перемещения
При перемещении устройства держитесь за ручки. Перемещение аппарата
Область сканирования
Документы, загруженные в податчик, автоматически передаются в область сканирования для последующего сканирования.
Выводной лоток
Напечатанная бумага помещается в выводной лоток.
Транспортировочная направляющая ручной подачи
Опустите транспортировочную направляющую ручной подачи, если бумага застряла в отверстии для ручной подачи, чтобы извлечь бумагу. Устранение замятия бумаги
Стекло экспонирования
Разместите документы на стекле экспонирования. На стекло экспонирования также можно помещать тяжелые или переплетенные документы (например, книги), которые нельзя загрузить в податчик. Размещение документов
USB-порт (USB2.0)
Данный порт используется для подключения запоминающего устройства USB или USB-клавиатуры стороннего производителя. Подключение запоминающего устройства USB позволяет печатать данные с него или сохранять на него отсканированные документы. Печать с запоминающего устройства USB (печать USB) Сканирование документов на запоминающее устройство USB
Отверстие для ручной подачи
Загружайте бумагу в отверстие для ручной подачи, если необходимо временно использовать тип бумаги, отличающийся от загруженного в лоток для бумаги. Загрузка бумаги в отверстие для ручной подачи
