Annexe
Utiliser cette annexe lors de l'agrafage de la sortie imprimée sur du papier préimprimé avec un logo, etc.
|
REMARQUE
|
|
En cas de copie au verso d'une feuille déjà imprimée, charger le papier comme indiqué ci-dessous.
Cassette : Placer la face à copier vers le haut.
Plateau multifonctions : Placer la face à copier vers le bas.
|
En cas d'agrafage à droite
|
Autres réglages
|
Exemple de position d'agrafage
|
||||
|
En coin : en haut à droite
Double : à droite
 A4
|
En coin : en haut à droite
Double : en haut
 A3, A4R
|
En coin : en haut à droite
 A4
|
En coin : en haut à droite Double : à droite
 A3, A4R
|
||
|
Papier préimprimé
|
Emplacement de chargement : Cassette
Papier préimprimé : Face vers le haut
|
 |
 |
 |
 |
|
Emplacement de chargement : Plateau multifonctions
Papier préimprimé : Face vers le bas
|
 |
 |
 |
 |
|
|
Original
|
Emplacement de chargement : Vitre d'exposition
Original : Face vers le bas
|
 |
 |
 |
 |
|
Réglages du mode Agrafage
|
En coin : en haut à droite
Double : à droite
|
En coin : en haut à droite
Double : à droite
|
En coin : en haut à droite
|
En coin : en haut à droite
Double : à droite
|
|
|
Emplacement de chargement : Chargeur
Original : Face vers le haut
|
 |
 |
 |
 |
|
|
Réglages du mode Agrafage
|
En coin : en haut à droite
Double : à droite
|
En coin : en bas à droite
Double : à droite
|
En coin : en haut à droite
|
En coin : en haut à droite
Double : à droite
|
|
|
Réglage de rotation automatique
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux (OUI en cas de chargement vertical sur le plateau multifonctions ou dans la cassette)
|
OUI et NON disponibles tous les deux
|
|
En cas d'agrafage à gauche
|
Autres réglages
|
Exemple de position d'agrafage
|
||||
|
En coin : en haut à gauche
Double : à gauche
 A4
|
En coin : en haut à gauche
Double : en haut
 A3, A4R
|
En coin : en haut à gauche
 A4
|
En coin : en haut à gauche
Double : à gauche
 A3, A4R
|
||
|
Papier préimprimé
|
Emplacement de chargement : Cassette
Papier préimprimé : Face vers le haut
|
 |
 |
 |
 |
|
Emplacement de chargement : Plateau multifonctions
Papier préimprimé : Face vers le bas
|
 |
 |
 |
 |
|
|
Original
|
Emplacement de chargement : Vitre d'exposition
Original : Face vers le bas
|
 |
 |
 |
 |
|
Réglages du mode Agrafage
|
En coin : en haut à gauche
Double : à gauche
|
En coin : en haut à droite
Double : à droite
|
En coin : en haut à gauche
|
En coin : en haut à gauche
Double : à gauche
|
|
|
Emplacement de chargement : Chargeur
Original : Face vers le haut
|
 |
 |
 |
 |
|
|
Réglages du mode Agrafage
|
En coin : en haut à gauche
Double : à gauche
|
En coin : en bas à droite
Double : à droite
|
En coin : en haut à gauche
|
En coin : en haut à gauche
Double : à gauche
|
|
|
Réglage de rotation automatique
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux (OUI en cas de chargement vertical sur le plateau multifonctions ou dans la cassette)
|
OUI et NON disponibles tous les deux
|
|
Sans agrafage
|
Autres réglages
|
Exemple de sortie
|
||||
 A4
|
 A3
|
 A4
|
 A3
|
||
|
Papier préimprimé
|
Emplacement de chargement : Cassette
Papier préimprimé : Face vers le haut
|
 |
 |
 |
 |
|
Emplacement de chargement : Plateau multifonctions
Papier préimprimé : Face vers le bas
|
 |
 |
 |
 |
|
|
Original
|
Emplacement de chargement : Vitre d'exposition
Original : Face vers le bas
|
 |
 |
 |
 |
|
Emplacement de chargement : Chargeur
Original : Face vers le haut
|
 |
 |
 |
 |
|
|
Réglage de rotation automatique
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux
|
OUI et NON disponibles tous les deux (OUI en cas de chargement vertical sur le plateau multifonctions ou dans la cassette)
|
OUI et NON disponibles tous les deux
|
|

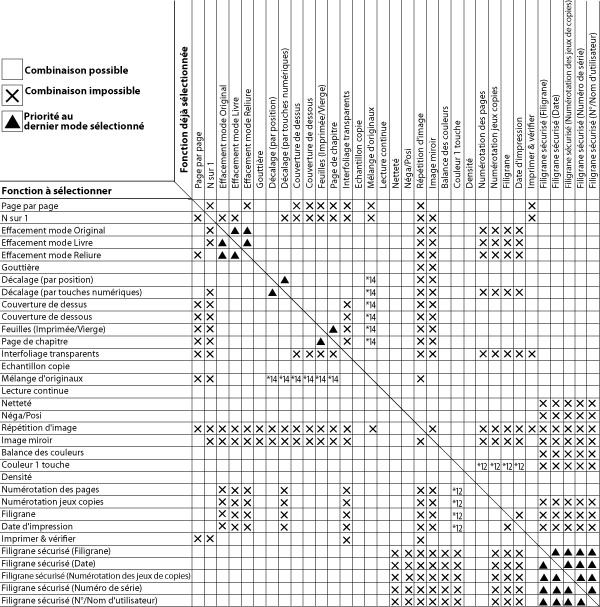

Tableau des combinaisons de fonctions
Ces tableaux indiquent les combinaisons de réglages possibles lorsque plusieurs modes doivent être définies à la fois.
Tableau des combinaisons de fonctions n° 1
*1 Il est impossible de combiner ces modes en sélectionnant un type et un format de papier autres que du A4 ou A4R de type ordinaire, recyclé, couleur ou épais 1.
*2: Il est impossible de combiner ces modes lorsque le format enveloppe est sélectionné.
*3: Il est impossible de combiner ces modes lorsque le format personnalisé est sélectionné.
*4: Il est impossible de combiner ces modes avec le mode Poster (Taux de reproduction).
*5: Il est impossible de combiner ces modes lorsque le format A5, 320 x 450 mm (SRA3), personnalisé ou enveloppe est sélectionné.
*6: Ces modes peuvent être définis avec le mode Agrafage (En coin).
Tableau des combinaisons de fonctions n° 2
*3: Il est impossible de combiner ces modes lorsque le format personnalisé est sélectionné.
*7: Il est possible de définir le mode Echantillon copie en tant que mode Interruption.
*8: Il est possible de définir le mode Echantillon copie en tant que mode Copie réservée.
*9: Il est impossible de combiner ces modes lorsque le mode Mélange d'originaux est activé.
*10: Il est possible de combiner ces modes avec le mode Répétition d'image (réglage manuel).
*11: Si le mode Teinte sépia est combiné à ces modes, la priorité est donnée au mode défini en dernier.
*12: Ces modes ne peuvent pas être définis avec le mode Teinte sépia.
*13: Il est impossible de combiner ces modes lorsque le mode Décalage, Couverture de dessus, Couverture de dessous, Feuilles ou Pages de chapitre est défini.
Tableau des combinaisons de fonctions n° 3
*3: Il est impossible de combiner ces modes lorsque le format personnalisé est sélectionné.
*7: Il est possible de définir le mode Echantillon copie en tant que mode Interruption.
*8: Il est possible de définir le mode Echantillon copie en tant que mode Copie réservée.
*9: Il est impossible de combiner ces modes lorsque le mode Mélange d'originaux est activé.
*10: Il est possible de combiner ces modes avec le mode Répétition d'image (réglage manuel).
*11: Si le mode Teinte sépia est combiné à ces modes, la priorité est donnée au mode défini en dernier.
*12: Ces modes ne peuvent pas être définis avec le mode Teinte sépia.
Tableau des combinaisons de fonctions n° 4
*12: Ces modes ne peuvent pas être définis avec le mode Teinte sépia.
*14: Il est impossible de combiner ces modes lorsque le mode de sélection automatique du format papier est activé.
