部件及其功能

本节介绍主机内部和外部以及操作面板上的所有部件的名称和功能。

同时提供安装了一些可选产品后的本机图示。有关可选产品、部件及其功能的详细信息，请参阅"可选产品/软件."

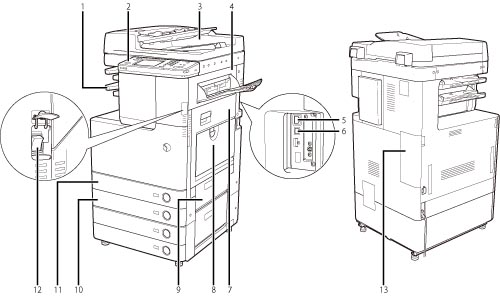

外视图

安装了“双面自动输稿器-AC1”、“双纸盒组件-AF1”、“内置装订处理器-C1”、“三路出纸组件-C1”、“内置式分页装订处理器附加托盘-A1”和“出纸托盘-J1”时

1	输出托盘打印件和复印件输出至此托盘。
2	操作面板包括操作本机所需的按键、触摸面板显示屏幕和指示灯。(See "操作面板部件及其功能.")
3	输稿器(可选) 放入输稿器中的原稿将逐页送至稿台玻璃处进行扫描。
4	主机的右上盖板清除主机内部卡纸时打开该盖板。(请参阅《基本操作指南》的“故障排除”)
5	USB端口使用USB端口将外置硬盘和其他设备连接到本机。也可以使用USB电缆将本机连接到计算机。
6	局域网端口使用Ethernet电缆将本机连接到网络。
7	主机的右下盖板清除主机内部卡纸时打开该盖板。(请参阅《基本操作指南》的“故障排除”)
8	多功能托盘使用多功能托盘手动送纸，并用其添加非标准纸张材料(如信封)。(See "使用多功能托盘打印.")
9	纸盒的右上盖板清除主机内部卡纸时打开该盖板。(请参阅《基本操作指南》的“故障排除”)
10	纸盒2 最多可以容纳550张纸(80 g/m2)。
11	纸盒1 最多可以容纳250张纸(80 g/m2)。
12	主电源开关将开关按到“I”侧可以打开电源。(See "主电源与操作面板电源.")
13	废粉收集容器此处堆积废粉。

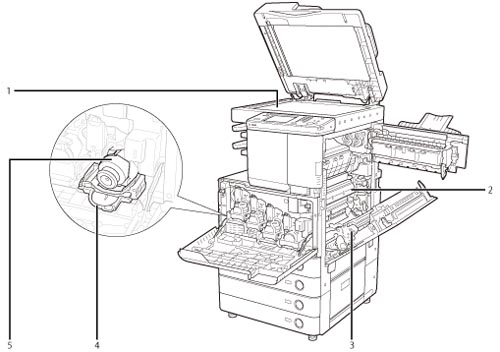

内视图

1	稿台玻璃扫描书本、厚原稿、薄原稿和透明胶片等时，使用稿台玻璃。
2	定影组件的上盖板打开该盖板可以清除定影组件中的卡纸。(请参阅《基本操作指南》的“故障排除”)
3	双面组件拉出双面组件可以清除卡纸。(请参阅《基本操作指南》的“故障排除”)
4	墨粉盒更换盖板打开该盖板可以更换墨粉盒。
5	墨粉盒墨粉用完后，拉出墨粉盒，并更换新的墨粉盒。墨粉盒是单独销售的(非标准设备)。

操作面板部件及其功能

1	自定义菜单键按下可以恢复存储在“自定义菜单”中的常用功能。
2	主菜单键按下可以返回“主菜单”屏幕。
3	触摸面板显示屏幕该显示屏幕显示每项功能的设置屏幕。可以通过触摸屏幕操作本机。默认显示六个功能键。
4	数字键按下可以输入数字值。
5	操作面板电源开关(次级电源) 按下可以设置或取消“睡眠”模式。有关“自动睡眠”模式的信息，请参阅"操作面板电源开关."
6	USB端口使用USB端口可以通过USB将存储介质连接到本机。
7	设置/注册键按下可以指定设置/注册。
8	检查计数器键按下可以在触摸面板显示屏幕上显示复印和打印总计数。
9	编辑笔操作触摸面板显示屏幕时使用，比如输入字符。
10	停止键按下可以停止正在进行的作业。
11	启动键按下可以启动一项操作。
12	主电源指示灯打开主电源后变亮。
13	错误指示灯本机出错时闪烁或变亮。
14	正在处理/数据指示灯本机执行操作时闪烁或闪亮为绿色，而在存储器中有传真数据时持续亮起绿色。
15	清除键按下可以清除输入的数值或字符。
16	复位键按下可以恢复本机的标准设置。
17	ID(登录/注销)键设置了登录服务时按下可以登录/注销。
18	亮度调整转盘用于调节触摸面板显示屏幕的亮度。
19	状态确认/取消键按下可以检查作业的状态或者取消打印作业。
20	音量设置键按下可以显示调整设置(如发送音量和传真发送/接收警报音量)屏幕。

注释
有关可以安装到本机的可选产品的详细信息，请参阅"可选产品/软件."
