각 부분 명칭 및 역할
본 절에서는 본체 내부 및 외부의 모든 부품 이름과 조작 패널에 대해 설명합니다.
일부 선택 품목 제품을 장착한 상태의 기기의 그림도 수록되어 있습니다. 선택 품목 제품, 부품 및 기능에 대한 자세한 내용은 "선택 품목 제품/소프트웨어."를 참고하십시오.

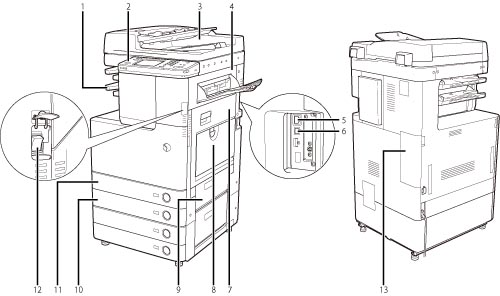

외부도
DADF-AC1, 카세트 피딩 유니트-AF1, 내장 피니셔-C1, 3웨이 유니트-C1, 내장 피니셔 추가 트레이-A1 및 복사 트레이-J1이 장착된 경우
|
1
|
배지 트레이
인쇄와 복사 용지가 이 트레이에 배출됩니다.
|
|
2
|
조작패널
기기 조작에 필요한 키, 터치 패널 화면 및 표시등이 있습니다. (See "조작패널 명칭 및 기능.")
|
|
3
|
피더 (선택 품목)
피더에 세트된 원고는 스캔할 때 원고대로 한 장씩 자동 급지됩니다.
|
|
4
|
본체의 상부 우커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. 기본 사용법의 "문제 해결"을 참고하십시오.
|
|
5
|
USB 포트
기기에 다른 장치 및 외장 하드 디스크를 연결하려면 USB 포트를 사용하십시오. USB 케이블을 사용하여 기기를 컴퓨터에 연결할 수도 있습니다.
|
|
6
|
LAN 포트
이더넷 케이블을 사용하여 기기를 네트워크에 연결합니다.
|
|
7
|
본체의 하부 좌커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. 기본 사용법의 "문제 해결"을 참고하십시오.
|
|
8
|
수동 급지대
수동으로 용지를 급지하고 봉투 등과 같은 비정형 용지를 적재할 때 다용도 트레이를 사용합니다. (See "수동 급지대를 사용하여 인쇄.")
|
|
9
|
용지 카세트의 상부 우커버
본체 내의 용지 걸림을 제거할 때 이 커버를 엽니다. 기본 사용법의 "문제 해결"을 참고하십시오.
|
|
10
|
용지 카세트 2
550매 용지(80 g/m2)를 보관합니다.
|
|
11
|
용지 카세트 1
250매 용지(80 g/m2)를 보관합니다.
|
|
12
|
주전원 스위치
"I" 쪽으로 눌러 전원 스위치를 켭니다. (See "주전원 및 조작패널 전원.")
|
|
13
|
폐토너통
폐토너가 축적됩니다.
|

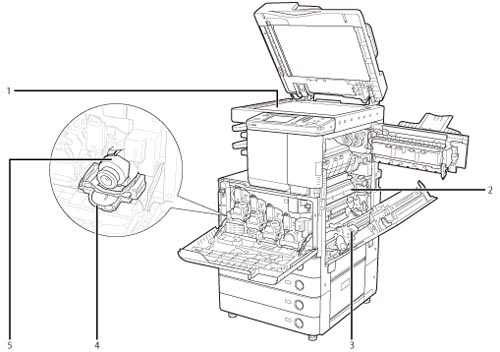

내부도
DADF-AC1, 카세트 피딩 유니트-AF1, 내장 피니셔-C1, 3웨이 유니트-C1, 내장 피니셔 추가 트레이-A1 및 복사 트레이-J1이 장착된 경우
|
1
|
원고대
책, 두꺼운 원고, 얇은 원고, 투명한 것을 스캔할 때, 원고대를 사용할 수 있습니다.
|
|
2
|
정착부의 상부 커버
정착부에 용지 걸림이 발생했을 때, 이 커버를 여십시오. 기본 사용법의 "문제 해결"을 참고하십시오.
|
|
3
|
양면부
용지 걸림을 제거하려면, 양면부를 당기십시오. 기본 사용법의 "문제 해결"을 참고하십시오.
|
|
4
|
토너 교체 커버
토너 카트리지를 교체하려면 이 커버를 엽니다.
|
|
5
|
토너 카트리지
토너의 색상이 부족할 경우, 토너 카트리지를 제거하고 새 토너로 교체합니다. 토너 카트리지는 별도로 판매됩니다(표준 장비 아님).
|
조작패널 명칭 및 기능
|
1
|
사용자메뉴 키
퀵 메뉴에 저장된 즐겨찾기 기능을 불러올 때 누릅니다.
|
|
2
|
메인 메뉴 키
메인 메뉴 화면으로 돌아가려면 누르십시오.
|
|
3
|
터치 패널 화면
각 기능에 대한 설정 화면이 이 화면에 표시됩니다. 화면을 터치하여 기기를 조작할 수 있습니다. 기본으로 6개 기능 키가 표시됩니다.
|
|
4
|
숫자 키
숫자 값을 입력할 때 누릅니다.
|
|
5
|
조작패널 전원 스위치(부전원 공급)
슬립 모드를 설정하거나 취소할 때 누릅니다. 자동 슬립 모드에 대한 자세한 내용은 "조작패널 전원 스위치."를 참고하십시오.
|
|
6
|
USB 포트
USB를 통해 기기에 메모리 미디어를 연결하는 데 사용합니다.
|
|
7
|
설정/등록 키
설정/등록을 지정할 때 누릅니다.
|
|
8
|
카운터 확인 키
복사 및 인쇄의 총 카운트를 터치 패널 화면에 표시할 때 누릅니다.
|
|
9
|
편집 펜
터치 패널 화면에서 문자를 입력하려는 경우에 사용합니다.
|
|
10
|
중지 키
진행 중인 작업을 중지합니다.
|
|
11
|
시작 키
조작을 시작할 때 누릅니다.
|
|
12
|
주전원 표시등
주전원을 켜면 점등됩니다.
|
|
13
|
에러 표시등
기기에 에러가 있는 경우에 깜빡이거나 점등됩니다.
|
|
14
|
처리중/데이터 표시등
기기가 작동 중인 경우에는 녹색으로 깜빡이고 팩스 데이터가 메모리에 저장된 경우에는 녹색으로 켜진 채 있습니다.
|
|
15
|
Clear 키
입력된 값 또는 문자를 삭제할 때 누릅니다.
|
|
16
|
Reset 키
기기의 표준 설정으로 복원할 때 누릅니다.
|
|
17
|
ID(Log In/Out) 키
로그인 서비스가 설정된 경우 log in/out을 누릅니다.
|
|
18
|
밝기 조정 다이얼
터치 패널 화면의 밝기를 조정합니다.
|
|
19
|
상황확인/중지 키
작업 상황을 확인하거나 인쇄 작업을 취소할 때 누릅니다.
|
|
20
|
음량 설정 키
송신 음량 및 팩스 송/수신 알람 음량 등 설정을 조정할 수 있는 화면을 표시할 때 누릅니다.
|
|
참고
|
|
기기에 장착할 수 있는 선택 품목 제품에 대한 자세한 내용은 "선택 품목 제품/소프트웨어."를 참고하십시오.
|
