Composants et leurs fonctions
Cette section indique les noms et les fonctions de tous les éléments de la machine.
Pour plus d'informations sur les produits en option, les pièces et leurs fonctions, voir "Produits en option".
Vue externe
|
1.
|
Bac multifonctions
A utiliser pour alimenter le papier manuellement et charger du papier de format non standard, tel que des enveloppes (voir "Chargement de papier dans le bac multifonctions".)
|
|
2.
|
Capot de la vitre d'exposition
Le cache d'exposition maintient les documents placés sur la vitre d'exposition.
|
|
3.
|
Panneau de commande
Comprend les touches, l'afficheur et les voyants requis pour la manipulation de la machine. (Voir "Parties et fonctions du panneau de commande".)
|
|
4.
|
Cassette 1 :
Peut contenir jusqu'à 250 feuilles de 80 g/m2.
|
|
5.
|
Port USB
Utiliser le port USB pour connecter la machine à un ordinateur à l'aide d'un câble USB.
|
|
6.
|
Prise électrique
Raccordez le cordon d'alimentation.
|
|
7.
|
Interrupteur principal
Le mettre sur "I" pour mettre la machine sous tension.
|
|
8.
|
Code de toner
Ce code indique le type de toner d'origine qui peut être utilisé avec la machine. Utilisez un toner dont le code inclut les mêmes lettres que le code situé sur le capot avant de la machine.
|

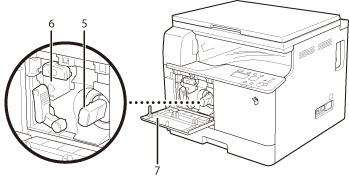

Vue interne
|
1.
|
Vitre d'exposition
Utiliser la vitre d'exposition lors de la lecture de livres, d'originaux épais, d'originaux fins, de transparents, etc.
|
|
2.
|
Capot de gauche de la cassette 1
Ouvrir ce capot pour dégager le papier en cas de bourrage dans la cassette 1.
|
|
3.
|
Ensemble de fixation
En cas de bourrage papier dans l'ensemble de fixation, retirer le papier bloqué avec précaution.
|
|
4.
|
Capot gauche
Ouvrir ce capot pour retirer du papier coincé à l'intérieur de la machine.
|
|
5.
|
Cartouche de toner
Lorsque la cartouche de toner est vide, sortir la cartouche et la remplacer par une cartouche neuve.
|
|
6.
|
Tambour
L'unité qui applique le toner sur le papier pendant l'impression. Pour plus d'informations sur la gestion du tambour, voir "Remplacement du tambour".
|
|
7.
|
Capot avant
Ouvrir ce capot pour remplacer la cartouche de toner ou le tambour.
|

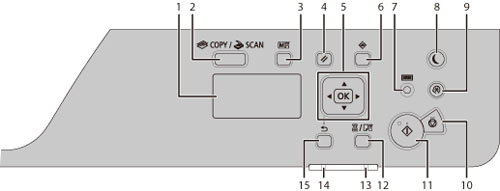

Parties et fonctions du panneau de commande
|
1.
|
Ecran
|
Pendant le fonctionnement normal, affiche des messages et des invites. Lors de l'ajustement des réglages, affiche vos sélections, du texte et des valeurs numériques.
|
|
2.
|
Touche [COPY/SCAN]
|
Permet de passer d'un mode à l'autre : copie ou numérisation.
|
|
3.
|
Touche [Copie de carte d'identité/Réglages favoris]
|
Appuyer sur cette touche pour utiliser les réglages de copie de carte d'identité et les réglages favoris.
|
|
4.
|
Touche [Réinitialiser]
|
Permet de réinitialiser les réglages.
|
|
5.
|
Touche [
 ] |
La touche permet de faire défiler l'affichage vers le haut ou d'augmenter la valeur.
|
|
Touche [
 ] |
Utiliser cette touche pour faire défiler l'affichage vers le bas ou réduire la valeur.
|
|
|
Touche [
 ] |
Permet de revenir à l'écran précédent ou de déplacer le curseur sur la gauche.
|
|
|
Touche [
 ] |
Permet de passer à l'écran suivant ou de déplacer le curseur sur la droite.
|
|
|
Touche [OK]
|
Appuyer sur cette touche pour confirmer une action ou un réglage.
|
|
|
6.
|
Touche [Suivi statut]
|
Appuyer sur cette touche pour afficher le statut des tâches ou annuler des tâches.
|
|
7.
|
Touche [Vérification du compteur]
|
Appuyez sur cette touche pour afficher le nombre total de copies ou d'impressions (effectuées par la machine). Vous pouvez également vérifier le numéro de série de la machine (trois lettres et cinq chiffres).
|
|
8.
|
Touche [Economie d'énergie]
|
Appuyer sur cette touche pour activer ou annuler manuellement le mode Veille. Le témoin Economie d'énergie devient vert lorsque le mode Veille est actif.
|
|
9.
|
Touche [Réglages/Enregistrement]
|
Appuyer sur cette touche pour définir ou enregistrer divers réglages.
|
|
10.
|
Touche [Arrêt]
|
Permet d'annuler des tâches.
|
|
11.
|
Touche [Démarrer]
|
Appuyer sur cette touche pour démarrer une tâche.
|
|
12.
|
Touche [Sélection papier/Réglages]
|
Appuyer sur cette touche pour sélectionner une source de papier, comme une cassette ou le bac multifonctions, et mémoriser le format et le type de papier.
|
|
13.
|
Témoin [Erreur]
|
Clignote en cas d'erreur.
|
|
14.
|
Témoin [Traitement/données]
|
Clignote lorsque la machine est en train d'effectuer une tâche ou quand une tâche est en attente de traitement.
|
|
15.
|
Touche [Précédent]
|
Utiliser cette touche pour revenir à l'écran précédent.
|
|
REMARQUE
|
|
Pour plus d'informations sur les produits en option pouvant être installés sur cette machine, voir "Produits en option".
|
