Componenti della stampante e loro funzioni
In questa sezione sono illustrati i nomi e le funzioni di tutti i componenti della macchina.
Per maggiori informazioni su prodotti opzionali, parti e relative funzioni, vedere "Prodotti opzionali".
Vista esterna
|
1.
|
Vassoio multiuso
Utilizzare il vassoio multiuso per alimentare manualmente la carta e caricare risme di fogli non standard, ad esempio le buste (vedere "Caricamento della carta nel vassoio multiuso".).
|
|
2.
|
Copertura piano di lettura in vetro
La copertura piano di lettura mantiene gli originali in posizione sul piano di vetro.
|
|
3.
|
Pannello di controllo
Comprende i tasti, il display e gli indicatori necessari per utilizzare la macchina. (Vedere "Parti e funzioni del pannello di controllo".)
|
|
4.
|
Cassetto 1
Contiene fino a 250 fogli di carta (80 g/m2).
|
|
5.
|
Porta USB
Utilizzare la porta USB per collegare la macchina a un computer tramite un cavo USB.
|
|
6.
|
Presa di alimentazione
Consente di collegare il cavo di alimentazione.
|
|
7.
|
Interruttore principale di alimentazione
Portare l'interruttore sul lato "I" per accendere la macchina.
|
|
8.
|
Codice del toner
Questo codice indica il tipo di toner originale che può essere utilizzato con la macchina. Utilizzare un toner il cui codice includa le stesse lettere di quello riportato sul pannello anteriore della macchina.
|

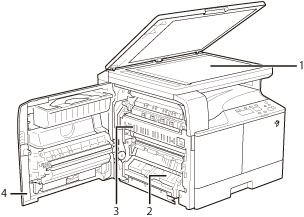

Vista interna
|
1.
|
Piano in vetro
Utilizzare il piano di lettura di vetro per scansionare libri, originali spessi, originali sottili, lucidi e così via.
|
|
2.
|
Pannello sinistro del cassetto 1
Aprire questo coperchio per rimuovere la carta inceppata nel cassetto 1.
|
|
3.
|
Unità di fissaggio
Se si inceppa la carta nell'unità di fissaggio, rimuovere la carta inceppata prestando particolare cautela.
|
|
4.
|
Pannello sinistro
Aprire questo coperchio per rimuovere la carta inceppata all'interno dell'unità principale.
|
|
5.
|

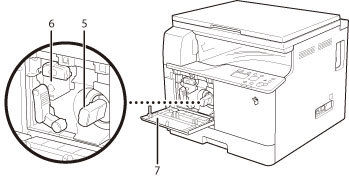

Cartuccia del toner
Quando il toner è esaurito, estrarre la cartuccia e sostituirla con una nuova.
|
|
6.
|
Cartuccia tamburo
Unità che applica il toner sulla carta durante la stampa. Per maggiori informazioni sulla manipolazione della cartuccia tamburo, vedere "Sostituzione della cartuccia tamburo".
|
|
7.
|
Pannello anteriore
Aprire questo coperchio per sostituire la cartuccia del toner o la cartuccia tamburo.
|
Parti e funzioni del pannello di controllo
|
1.
|
Schermo
|
Durante il normale funzionamento visualizza messaggi e richieste. Durante la configurazione delle impostazioni visualizza le selezioni, il testo e i numeri.
|
|
2.
|
Tasto [COPY/SCAN]
|
Premere per selezionare la modalità copia o scansione.
|
|
3.
|
Tasto [Copia documento identità/Impostaz. Preferite]
|
Premere per utilizzare la copia documento identità e le impostazioni preferite.
|
|
4.
|
Tasto [Ripristina]
|
Premere per ripristinare le impostazioni.
|
|
5.
|
Tasto [
 ] |
Premere per scorrere verso l'alto o per aumentare il valore.
|
|
Tasto [
 ] |
Premere per scorrere verso il basso o per diminuire il valore.
|
|
|
Tasto [
 ] |
Premere per tornare alla schermata precedente, oppure muovere il cursore verso sinistra.
|
|
|
Tasto [
 ] |
Premere per passare alla schermata successiva, oppure muovere il cursore verso destra.
|
|
|
Tasto [OK]
|
Premere per confermare un'azione o un'impostazione.
|
|
|
6.
|
Tasto [Monitoraggio stato]
|
Premere per visualizzare lo stato dei lavori o per annullarli.
|
|
7.
|
Tasto [Controllo contatore]
|
Premere per visualizzare il numero totale di copie o stampe (eseguite dalla macchina) sul display. È inoltre possibile controllare il numero di serie della macchina (composto da tre lettere e cinque numeri).
|
|
8.
|
Tasto [Risparmio energia]
|
Premere per impostare manualmente o annullare la modalità Riposo. In modalità Riposo, l'indicatore Risparmio energetico diventa verde.
|
|
9.
|
Tasto [Impostazioni/Registrazione]
|
Premere per specificare o registrare le varie impostazioni.
|
|
10.
|
Tasto [Arresta]
|
Premere per annullare i lavori.
|
|
11.
|
Tasto [Avvia]
|
Premere per avviare un lavoro.
|
|
12.
|
Tasto [Seleziona carta/impostazioni]
|
Premere per selezionare un'opzione di alimentazione, quale il cassetto o il vassoio multiuso, e per registrare il formato e il tipo di carta.
|
|
13.
|
Spia [Errore]
|
Lampeggia in caso di errore.
|
|
14.
|
Spia [Elaborazione/dati]
|
Lampeggia quando la macchina è in funzione, è accesa quando un lavoro è in attesa di essere eseguito.
|
|
15.
|
Tasto [Indietro]
|
Premere per tornare alla schermata precedente.
|
|
NOTA
|
|
Per ulteriori informazioni sui prodotti opzionali che è possibile installare sulla macchina, vedere "Prodotti opzionali".
|
