Unidades y sus funciones

1.

Incluye teclas, pantalla táctil, e indicadores necesarios para operar el equipo.

2.

Suministra alimentación al motor de marcado y la estación de fijación.

3.

Se pone en la posición "I" para encender el equipo. (Consulte "Alimentación principal y tecla de ahorro de energía".)

4.

Abra estas tapas para eliminar atascos de papel en el motor de marcado. (Consulte "Eliminar atascos de papel".)

5.

Se pulsa para abrir el depósito de papel cuando se necesita cargar papel o comprobar si hay un atasco de papel.
El indicador del suministro de papel le permite comprobar la cantidad de papel restante en el depósito de papel.

6.

Cada depósito de papel puede cargar un máximo de 1.000 hojas de papel (80 g/m2).

7.

Abra estas tapas para eliminar atascos de papel en la estación de fijación. (Consulte "Eliminar atascos de papel".)

8.

Suministra alimentación desde un enchufe de CA a la unidad principal yUnidad Lectora Color Dúplex K1 (opcional).

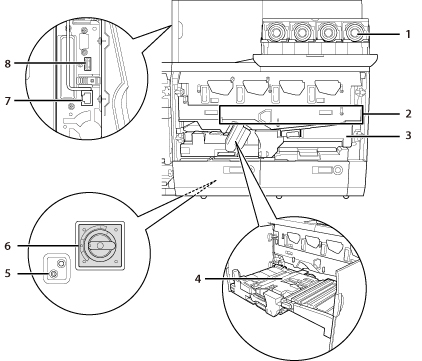

1.

Abra la tapa para cambiar el cartucho de tóner. (Consulte "Cambiar el Depósito de tóner residual".)

2.

Transfiere el tóner al papel.

3.

Entrega papel suministrado desde el depósito de papel a la estación de fijación mediante la posición de transferencia del tóner. Además, la Unidad de alimentación entrega el papel procedente de la estación de fijación cuando se establece el modo 2º lado o página doble cara. Saque esta unidad para limpiar un atasco de papel dentro de la unidad. (Consulte "Eliminar atascos de papel".)

4.

Compensa la oblicuidad del papel o la dispersión de los bordes.

5.

Situado en la parte trasera de la unidad de alimentación eléctrica. Pulse este botón periódicamente para probar el interruptor diferencial.

6.

Situado en la parte trasera de la unidad de alimentación eléctrica. Detecta el exceso o fuga de corriente.

7.

Situado en la zona superior izquierda del motor de marcado. Este puerto es compatible con BASE-T 1000/100/10. Utilice este puerto para conectar el equipo a la red (imagePRESS Server).

8.

Situado en la zona superior izquierda del motor de marcado. Este conector no se utiliza habitualmente porque es para representantes del servicio.

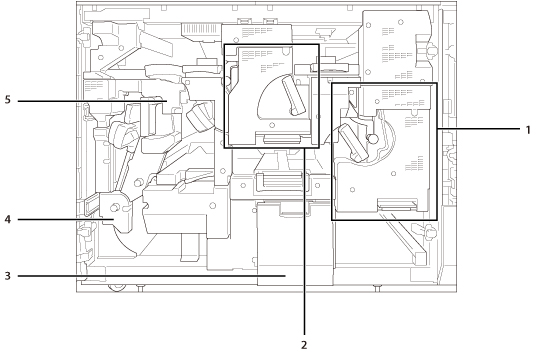

1.

Fija el tóner transferido al papel. Extraiga la unidad de fijación principal para eliminar atascos de papel dentro del conjunto. (Consulte "Eliminar atascos de papel".)

2.

Algunos tipos de papel necesitan pasar a través de una unidad de fijación secundaria después de pasar por el unidad de fijación primaria para fijar el tóner con seguridad. Extraiga la unidad de fijación secundaria para eliminar atascos de papel dentro del conjunto. (Consulte "Eliminar atascos de papel".)

3.

Saque esta bandeja para sustituir el depósito de tóner residual. (Consulte "Cambiar el Depósito de tóner residual".)

4.

Invierte el papel y lo devuelve al motor de marcado cuando se ejecuta la impresión a dos caras. Esta unidad también invierte el papel para que salga con la cara imprimida hacia arriba o hacia abajo según la configuración del modo Cara arriba/Cara abajo.
Saque la unidad de entrega/vuelta para limpiar un atasco de papel dentro de la unidad.

5.

Corrige las ondulaciones del papel ocasionadas por el calor. Extraiga esta unidad para eliminar atascos de papel dentro de la unidad.

1.

Parpadea en color verde cuando el equipo está realizando operaciones, y queda iluminado fijo en color verde cuando hay datos recibidos almacenados en memoria.

2.

Parpadea o se ilumina en rojo cuando hay algún error en el equipo. Cuando parpadee el indicador Error, siga las instrucciones que aparezcan en la pantalla táctil. Cuando el indicador Error permanezca iluminado en rojo, póngase en contacto con su distribuidor de Canon autorizado.

3.

Se pulsa para especificar la configuración.

4.

Se pulsa para establecer o cancelar el modo de ahorro de energía/reposo. Se ilumina cuando el equipo entra en el modo de ahorro de energía/reposo. Para más información sobre el modo de autorreposo, consulte "Alimentación principal y tecla de ahorro de energía". Para más información sobre el modo que se activa después de pulsar , consulte "Cambiar modos activados después de pulsar la Tecla de ahorro de energía".

5.

Se pulsa para ver el número total de copias e impresiones en la pantalla táctil.

6.

Se pulsan para introducir valores numéricos.

7.

Se pulsa para borrar valores o caracteres introducidos.

8.

Se ilumina cuando el equipo está encendido.

9.

Se utiliza para realizar operaciones en la pantalla táctil, tales como introducir caracteres. Si pierde el lápiz editor, póngase en contacto con su distribuidor de Canon autorizado. No utilice un objeto con extremo puntiagudo en el panel de control, como un lápiz o un bolígrafo, en lugar el lápiz editor.

10.

Se pulsa para detener un trabajo en curso, como un trabajo de lectura o copia.

11.

Se pulsa para iniciar una operación.

12.

Se pulsa para restaurar las opciones estándar del equipo.

13.

Se pulsa para iniciar o finalizar una sesión cuando se ha establecido un servicio de inicio de sesión como Gestión de ID de departamentos.

14.

En ella aparece la pantalla de opciones de cada función. De forma predeterminada, aparecen ocho teclas de función.

15.

Se utiliza para ajustar la luminosidad de la pantalla táctil.

16.

Se pulsa para mostrar la pantalla Tonos audibles.

17.

Se pulsa para comprobar el estado de los trabajos o para cancelar trabajos de impresión. Se pulsa también para comprobar el estado del equipo, como la cantidad de papel restante.

18.

Se pulsa para recuperar funciones favoritas guardadas en el menú rápido. Además, si está utilizando autenticación, podrá mostrarse el menú rápido establecido para cada usuario individual. (Consulte "Menú rápido".)

19.

Se pulsa para mostrar la pantalla Menú principal para, por ejemplo, cambiar funciones.
