Module de finition interne-B1

Lorsque vous installez le module de finition interne-B1 sur la machine, vous pouvez effectuer des copies par jeu en respectant l'ordre des pages (Tri séquentiel) ou par groupes de chaque page (Tri groupé) ainsi que des copies agrafées (Agrafage). Le module de finition vous permet également de combiner le mode Tri séquentiel ou le mode Tri groupé avec le mode Tri décalé. (Modes de finition)

Si le Bac séparateur pr module finition interne-B1 en option est installé sur le module de finition interne-B1, les feuilles imprimées peuvent être déposées à deux endroits.

IMPORTANT
Pour utiliser le module de finition avec l'imprimante imageRUNNER 2525/2520, le Module Séparateur 2 sorties-B1 en option est également requis. Vous ne pouvez pas utiliser le module de finition interne-B1 avec le bac séparateur interne-G1. Si le Bac séparateur pr module finition interne-B1 est installé, vous devez activer les fonctions du réceptacle B pour que la machine puisse y déposer les feuilles imprimées. (Réglages communs)

IMPORTANT

Pour utiliser le module de finition avec l'imprimante imageRUNNER 2525/2520, le Module Séparateur 2 sorties-B1 en option est également requis.

Vous ne pouvez pas utiliser le module de finition interne-B1 avec le bac séparateur interne-G1.

Si le Bac séparateur pr module finition interne-B1 est installé, vous devez activer les fonctions du réceptacle B pour que la machine puisse y déposer les feuilles imprimées. (Réglages communs)

Réceptacle de sortie

Les documents imprimés sont déposés sur ce réceptacle.

Réceptacle auxiliaire

Sortez ce réceptacle lorsque vous utilisez du papier grand format de type A3.

Bac séparateur pr module finition interne-B1

Cette option peut être installée sur le module de finition afin de fournir un réceptacle de sortie supplémentaire.

Porte avant du module de finition interne-B1

Ouvrez cette porte pour remplacer la cartouche d'agrafes du boîtier des agrafes ou pour enlever des agrafes coincées. (Remplacement de la cartouche d'agrafes et Retrait des agrafes coincées)

Modes de finition

Le module de finition interne-B1 prend en charge les modes de finition décrits ci-après.


Ne mettez pas votre main dans les pièces suivantes du module de finition, car vous pourriez vous blesser : Réceptacles Unité d'agrafage (où l'agrafage est effectué) Rouleaux Espaces entre les réceptacles et l'unité principale

IMPORTANT
Pour ne pas endommager les réceptacles du module de finition, placez-y exclusivement du papier. Evitez également de poser quoi que ce soit sous les réceptacles du module de finition.

REMARQUE
Les réceptacles de sortie s'abaissent au fur et à mesure que la pile de papier augmente en quantité et épaisseur. Dès que la limite d'empilement du réceptacle de sortie est atteinte, l'impression s'interrompt momentanément. Il suffit alors d'enlever les feuilles imprimées du réceptacle de sortie pour reprendre l'impression. Pour plus d'informations sur les modes de finition, voir Fonctions de copie de base et Personnalisation des réglages.

REMARQUE

Les réceptacles de sortie s'abaissent au fur et à mesure que la pile de papier augmente en quantité et épaisseur. Dès que la limite d'empilement du réceptacle de sortie est atteinte, l'impression s'interrompt momentanément. Il suffit alors d'enlever les feuilles imprimées du réceptacle de sortie pour reprendre l'impression.

Pour plus d'informations sur les modes de finition, voir Fonctions de copie de base et Personnalisation des réglages.

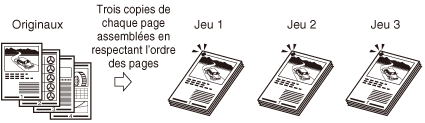

Mode Tri séquentiel

Les copies sont automatiquement assemblées par jeu en respectant l'ordre des pages.

IMPORTANT
Le mode Tri séquentiel est disponible pour les formats de papier suivants : A4, A4R, A3 et A5R.

Mode Tri groupé

Toutes les copies d'un même original sont regroupées.

IMPORTANT
Le mode Tri groupé est disponible pour les formats de papier suivants : A4, A4R, A3 et A5R.

Mode d'agrafage

Les copies sont automatiquement assemblées par jeu en respectant l'ordre des pages, puis agrafées. Les types d'agrafage disponibles sont ‘En coin' et ‘Double'. Les positions d'agrafage disponibles sont ‘Sup. gche’, ‘Sup. droit’, ‘Inf gauche’ ou ‘Inf droit’ pour ‘En coin’ et ‘A gauche’ ou ‘A droite’ pour ‘Double’

Lorsque vous sélectionnez ‘En coin’ et ‘Sup. gche’ :

Lorsque vous sélectionnez ‘Double’ et ‘A gauche’ :

Les feuilles sont agrafées aux endroits indiqués dans les illustrations suivantes.

Si l'original est placé sur la vitre d'exposition :

Si les originaux sont placés dans le chargeur :

Vous pouvez utiliser du papier de 64 à 128 g/m2 pour l'agrafage. Le nombre maximum de feuilles pouvant être agrafées si vous utilisez du papier de 80 g/m2 est déterminé de la façon suivante

A4 : 50 feuilles

A4R et A3 : 30 feuilles

IMPORTANT
Le mode Agrafage est disponible pour les formats de papier suivants : A4, A4R et A3. Il n'est pas possible d'agrafer des enveloppes, des transparents ou des étiquettes. L'agrafage double est disponible pour les types de papier suivants : Ordinaire, Recyclé ou Couleur. Ne retirez pas les impressions de la zone de sortie tant que l'agrafage n'est pas terminé. Attendez qu'elles soient déposées sur les réceptacles de sortie. Selon le type de papier, le nombre maximum de feuilles reliables peut ne pas être définissable. Dans ce cas, changez de type de papier ou réduisez le nombre de feuilles à relier.

IMPORTANT

Le mode Agrafage est disponible pour les formats de papier suivants : A4, A4R et A3.

Il n'est pas possible d'agrafer des enveloppes, des transparents ou des étiquettes.

L'agrafage double est disponible pour les types de papier suivants : Ordinaire, Recyclé ou Couleur.

Ne retirez pas les impressions de la zone de sortie tant que l'agrafage n'est pas terminé. Attendez qu'elles soient déposées sur les réceptacles de sortie.

Selon le type de papier, le nombre maximum de feuilles reliables peut ne pas être définissable. Dans ce cas, changez de type de papier ou réduisez le nombre de feuilles à relier.

REMARQUE
Si le message <Mettre des agrafes.> s'affiche sur l'afficheur tactile, la machine est à court d'agrafes. Remplacez la cartouche d'agrafes par une cartouche neuve. (Remplacement de la cartouche d'agrafes)

Mode Décalage

Le mode Tri décalé peut être sélectionné en combinaison avec le mode Tri séquentiel ou Tri groupé. Chaque jeu d'impressions sort orienté dans le même sens, mais est décalé en couches alternées.

IMPORTANT
Le mode Tri décalé est disponible pour les formats de papier suivants : A4, A4R et A3.
