Parti e relative funzioni
In questa sezione vengono indicati i nomi e descritte le funzioni di tutti i componenti sia esterni che interni dell'unità principale, nonché del pannello di controllo. Le figure in questa sezione mostrano alcune apparecchiature opzionali inserite nella macchina. Per ulteriori informazioni sugli accessori opzionali, vedere Accessori opzionali.
Vista esterna
|
Modello imageRUNNER 2545i con Inner Finisher-B1, Inner Finisher Additional Tray-B1 e CST. Feeding Unit-AE1 opzionali collegati.
|
Il modello imageRUNNER 2520 con Inner 2Way Tray-G1, Cassette Module-W1 e CST. Feeding Unit-AE1 opzionali collegati.
|
 |
 |
Interruttore principale
Premere il lato "I" per accendere la macchina. (Vedere il Capitolo 2, "Prima di iniziare ad utilizzare la macchina", nella Guida per l'utente.)
Alimentatore
(opzionale per il modello imageRUNNER 2525/2520)
Gli originali posti nell'alimentatore vengono alimentati automaticamente, foglio per foglio, nell'area di scansione. L'alimentatore capovolge automaticamente gli originali fronte-retro per creare copie a uno o due lati.
Pannello di controllo
Il pannello di controllo contiene i tasti, il display del pannello tattile e gli indicatori richiesti per il funzionamento della macchina. (Pannello di controllo)
Platen Cover
(opzionale per il modello imageRUNNER 2525)
Il coperchio del piano di copiatura protegge gli originali posti sul piano di lettura.
Bypass
Utilizzare il bypass per alimentare manualmente la carta e per caricare carta non standard, come le buste (Caricamento di carta nel bypass)
Cassetto carta 1
Il Cassetto carta 1 contiene fino a 550 fogli (250 fogli per il modello imageRUNNER 2520) di carta (80 g/m2).
Cassetto carta 2 (opzionale per il modello imageRUNNER 2520)
Il Cassetto carta 2 contiene fino a 550 fogli di carta (80 g/m2).
Cassetti carta 3 e 4 (opzionali)
Il CST. Feeding Unit-AE1 fornisce due vie di alimentazione aggiuntive per i lavori di stampa. Ciascun cassetto carta contiene fino a 550 fogli di carta (80 g/m2).
Vista interna
Modello imageRUNNER 2545i con Inner Finisher-B1, Inner Finisher Additional Tray-B1 e CST. Feeding Unit-AE1 opzionali collegati.
Sportello anteriore
Aprire questo coperchio per sostituire il contenitore del toner di scarto.
Tamburo
Contenitore toner di scarto
Quando il contenitore toner di scarto è pieno, sostituirlo con uno nuovo. (Sostituzione del contenitore del toner di scarto)
Copertura rifornimento toner
Aprire questo coperchio quando si sostituisce la cartuccia del toner. (Sostituzione del toner)
Cartuccia toner
Quando il toner si esaurisce, estrarre la cartuccia e sostituirla con una nuova.
(Vedere il Capitolo 5, "Consumabili", nella Guida per l'utente.)
(Vedere il Capitolo 5, "Consumabili", nella Guida per l'utente.)
Area di scansione
Originali posizionati nell'alimentatore e acquisiti qui.
Vetro del piano di copiatura
Posizionare qui gli originali quando si acquisiscono libri, originali pesanti, lucidi, e così via.
Sportello di destra
Aprire questo coperchio quando si elimina un inceppamento carta all'interno dell'unità principale.
2 Way Unit-B1 (opzionale per il modello imageRUNNER 2525/2520)
Il 2 Way Unit-B1 consegna le stampe al vassoio di uscita opzionale.
Unità di fissaggio
Se la carta si inceppa nell'unità di fissaggio, rimuovere la carta con attenzione. (Unità di fissaggio)
Sportello di destra del cassetto carta
Aprire questo sportello per eliminare un inceppamento carta nei cassetti carta 1 e 2.
Coperchio di destra dell'unità opzionale CST. Feeding Unit-AE1
Aprire questo sportello per eliminare un inceppamento carta nei cassetti carta 3 e 4.

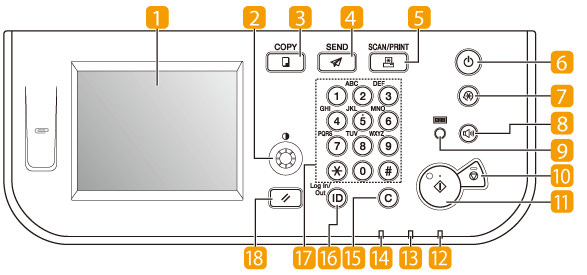

Pannello di controllo
Display pannello tattile
La schermata del menu di ogni funzione viene visualizzata qui. (Uso del display del pannello tattile)
Manopola contrasto display
Ruotare in senso orario o antiorario per regolare il contrasto del display del pannello tattile.
Tasto COPY (Copia)
Premere per utilizzare la funzione Copie. (Copiatura)
Tasto SEND (Invio)
Premere per utilizzare la funzione di Invio/Fax. (Invio e fax)
Tasto SCAN/PRINT (Scansione/Stampa)
Premere per utilizzare funzioni come Scansione remota, Stampa supporto, Stampa protetta e così via. (Vedere la guida in Color Network ScanGear e Uso della macchina come stampante.)
Interruttore del Pannello di controllo
(Subalimentazione)
Premere per accendere o spegnere il pannello di controllo.
Quando si spegne il pannello di controllo, la macchina passa nel modo riposo (Sleep). (Vedere il Capitolo 2, "Prima di iniziare ad utilizzare la macchina", nella Guida per l'utente.)
Quando si spegne il pannello di controllo, la macchina passa nel modo riposo (Sleep). (Vedere il Capitolo 2, "Prima di iniziare ad utilizzare la macchina", nella Guida per l'utente.)
Tasto Funzioni aggiuntive
Premere per accedere al menu Funzioni aggiuntive. (Accesso al menu Funzioni aggiuntive)
Tasto Controllo volume
Premere per configurare le impostazioni dei suoni della macchina. (Controllo volume)
Tasto Controllo contatore
Premere per visualizzare i contatori delle pagine stampate/acquisite della macchina.
Tasto Stop
Premere per interrompere un lavoro in corso, ad esempio copiatura, stampa, scansione e così via.
Tasto Avvio
Premere per avviare un'operazione.
Indicatore di accensione
Si accende con colore verde quando viene acceso l'interruttore principale.
Indicatore di errore
Lampeggia o si accende con colore rosso se nella macchina si verifica un errore.
Indicatore elaborazione/dati
Lampeggia o si accende con colore verde quando la macchina esegue le operazioni.
Tasto Azzera
Premere per annullare l'immissione di caratteri o valori.
Tasto Log In/Out
Premere per accedere/disconnettersi dalla macchina, ad esempio quando è gestita con Gestione ID utente/ID divisione.
Tasti numerici
Premere per immettere numeri.
Tasto Reset
Premere per annullare tutte le impostazioni e tornare alla schermata superiore.
