Componentes y sus funciones
Esta sección recoge los nombres y funciones de todas las partes exteriores e interiores de la unidad principal y del panel de control. Las ilustraciones de esta sección muestran algunos equipos opcionales instalados en el equipo. Para obtener más información sobre el equipo opcional, consulte Equipos opcionales.
Vista exterior
|
El equipo imageRUNNER 2545i con la Unidad de Acabado Interna B1, la Bandeja Adicional de Acabado Interna B1 y la Unidad de Alimentación por Casete AE1 opcionales instaladas.
|
El equipo imageRUNNER 2520 con la Bandeja Interna de 2 Vías G1, el Módulo de Casete W1 y la Unidad de Alimentación por Casete AE1 opcionales instalados.
|
 |
 |
Interruptor de alimentación principal
Púlselo hacia el lado "I" para encender el equipo. (Consulte el Capítulo 2, "Antes de utilizar este equipo", en la Guía de usuario.)
Alimentador
(opcional para la imageRUNNER 2525/2520)
Los originales que se colocan en el alimentador se envían automáticamente, hoja a hoja, al área de lectura. El alimentador también gira automáticamente los originales de dos caras para efectuar copias en una o dos caras.
Panel de control
El panel de control incluye las teclas, la pantalla del panel táctil y los indicadores necesarios para el funcionamiento del equipo. (Panel de control)
Tapa del Cristal de Copia
(opcional para la imageRUNNER 2525)
La tapa del cristal de copia fija los originales colocados en el cristal de copia.
Bandeja de alimentación
Utilice la bandeja de alimentación para cargar papel de forma manual, así como para cargar papel no estándar, como por ejemplo sobres. (Cargar papel en la bandeja de alimentación)
Casete 1
El casete 1 admite un máximo de 550 hojas (250 hojas para la imageRUNNER 2520) de papel (80 g/m2).
Casete 2 (opcional para la imageRUNNER /2520)
El casete 2 admite un máximo de 550 hojas de papel (80 g/m2).
Casetes 3 y 4 (opcional)
La Unidad de Alimentación por Casete AE1 cuenta con dos alojamientos de papel adicionales para imprimir trabajos. Cada casete admite un máximo de 550 hojas de papel (80 g/m2).

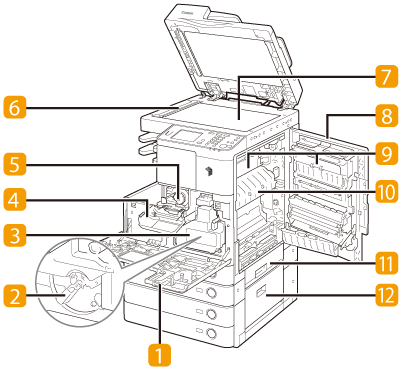

Vista interior
El equipo imageRUNNER 2545i con la Unidad de Acabado Interna B1, la Bandeja Adicional de Acabado Interna B1 y la Unidad de Alimentación por Casete AE1 opcionales instaladas.
Tapa frontal
Abra esta tapa para cambiar el depósito de tóner residual.
Tambor
Depósito de tóner residual
Cuando el depósito de tóner residual esté completamente lleno, sustitúyalo por uno nuevo. (Sustituir el depósito de tóner residual)
Tapa de sustitución del tóner
Abra esta tapa para cambiar el cartucho de tóner. (Sustituir el tóner)
Cartucho de tóner
Cuando el tóner se agote, extraiga el cartucho de tóner y cambie el cartucho de tóner por uno nuevo.
(Consulte el Capítulo 5, "Consumibles", en la Guía de usuario.)
(Consulte el Capítulo 5, "Consumibles", en la Guía de usuario.)
Área de lectura
Los originales que se colocan en el alimentador se leen aquí.
Cristal de copia
Coloque los originales aquí para leer libros, originales en papel grueso, transparencias, etc.
Tapa derecha
Abra esta tapa para eliminar un atasco de papel dentro de la unidad principal.
Unidad de 2 Vías B1 (opcional para la imageRUNNER 2525/2520)
La Unidad de 2 Vías B1 deposita las impresiones en la bandeja de salida adicional.
Unidad de fijación
Si el papel se atasca en la unidad de fijación, extraiga el papel atascado con mucho cuidado. (Unidad de fijación)
Tapa derecha del casete
Abra esta tapa para eliminar un atasco de papel en los casetes 1 y 2.
Tapa derecha de la Unidad de Alimentación por Casete AE1
Abra esta tapa para eliminar un atasco de papel en los casetes 3 y 4.

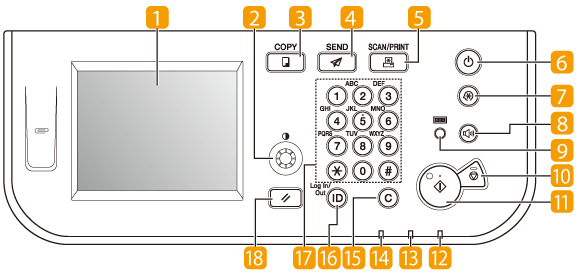

Panel de control
Pantalla del panel táctil
La pantalla de menú de cada función aparecerá aquí. (Utilización de la pantalla del panel táctil)
Botón Contraste de la pantalla
Gírela hacia la izquierda o hacia la derecha para ajustar el contraste de la pantalla del panel táctil.
Tecla COPY (Copia)
Púlsela para utilizar la función de copia. (Copiar)
Tecla SEND (Enviar)
Púlsela para utilizar la función Enviar/Fax. (Envío y fax)
Tecla SCAN/PRINT (Lectura/Impresión)
Pulse este botón para utilizar funciones tales como Lectura remota, Impresión de dispositivos, Impresión segura, etc. (Consulte la ayuda de Color Network ScanGear y.Uso del equipo como impresora.)
Interruptor de alimentación de panel de control
(alimentación eléctrica secundaria)
Púlselo para encender o apagar el panel de control.
Cuando el panel de control se apaga, el equipo permanece en modo de reposo. (Consulte el Capítulo 2, "Antes de utilizar este equipo", en la Guía de usuario.)
Cuando el panel de control se apaga, el equipo permanece en modo de reposo. (Consulte el Capítulo 2, "Antes de utilizar este equipo", en la Guía de usuario.)
Tecla Funciones adicionales
Púlsela para acceder al menú de funciones adicionales. (Acceso al menú de funciones adicionales)
Tecla Control de volumen
Púlsela para establecer las opciones de tonos audibles del equipo. (Control de volumen)
Tecla Comprobar contadores
Púlsela para ver los contadores de páginas impresas/leídas del equipo.
Tecla Detener
Púlsela para detener un trabajo en progreso, como por ejemplo copia, impresión, lectura, etc.
Tecla Inicio
Púlsela para iniciar una operación.
Indicador de alimentación principal
Se ilumina en color verde cuando se enciende la alimentación principal.
Indicador de error
Parpadea o se ilumina en rojo si se produce un error en el equipo.
Indicador Procesando/Datos
Parpadea o se ilumina en verde cuando el equipo realiza operaciones.
Tecla Borrar
Púlsela para borrar caracteres o valores introducidos.
Tecla Iniciar/Cerrar sesión
Pulse este botón para iniciar/cerrar sesión en el equipo, como cuando se gestiona con Gestión de ID de departamentos/ID de usuarios.
Teclas numéricas
Púlselas para introducir números.
Tecla Reiniciar
Púlsela para cancelar todas las opciones y volver a la pantalla superior.
